脫 硝催化劑價格昂貴，致使催化劑初裝費用占到SCR脫硝系統總投資的30%-50%。長時間暴露于高溫、高粉塵的復雜煙氣條件下，催化劑容易發生燒結失活、 孔道堵塞以及活性位點中毒等造成活性下降的問題。因?yàn)楦鞣N物理或者化學原因造成催化劑無法達到壽命期，不僅增大了催化劑利用成本，而且會對環境保護造成負 擔。對催化劑失活機理以及原因進行研究總結，針對不同電廠運行狀態提出合理建議，可以有效預防催化劑失活、降低運行成本。
1燒結以及堵塞鈍化
釩 基催化劑活性溫度窗口為250-450 ℃，在高溫?zé)煔庵虚L(zhǎng)時間暴露可能發生燒結失活。文獻 對 TiO2-WO3-V2O5 的熱穩定性研究表明，高溫可以引起載體TiO2晶態以及活性成分V2O5聚合態的變化;而且高溫?zé)Y(jié)造成的失活為不可逆性失活，無法對催化劑進行再生活化 處理。國內電廠SCR 脫硝系統不設旁路，當前電廠脫硝裝置高溫運行大多采用板式催化劑，國內目前尚無催化劑因運行溫度過高造成燒結失活的案例。

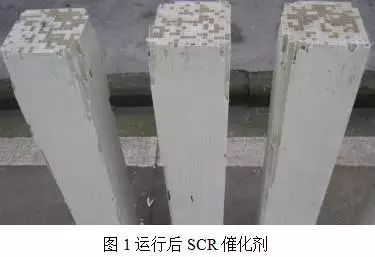

煙 氣中飛灰顆粒、銨鹽等在催化劑表面沉積富集，會堵塞催化劑孔道以及內部微孔。催化劑孔道堵塞不僅直接減少了催化反應面，而且造成煙氣流通阻力增大;而催化 劑微孔堵塞則抑制了NOx、NH3等氣體反應物向活性位點的擴散，造成脫硝性能的下降。圖1為運行后蜂窩催化劑單體的堵塞照片。在運行過程中，催化劑孔道 堵塞嚴重會造成系統壓力增大，直接影響到機組的安全性。
2沖刷及磨損失活
脫 硝裝置運行過程中，由于流場設計不合理或者催化劑機械強度不足等問題，易造成催化劑的沖刷坍塌等事故。圖2所示為國內某電廠催化劑模塊吹刷狀況圖。催化劑 沖刷不僅造成脫硝性能的下降，造成局部氨逃逸過大，而且加劇了流場的不均勻性，對脫硝系統阻力分配以及空預器等下游設備產生負面影響。
3 堿金屬中毒
堿 金屬元素以其良好的附著力和可溶性對SCR催化劑產生物理或者化學毒化作用，被認為是對催化劑毒性最大的一類元素。根據Topsøe 提出的釩基 SCR 催化劑催化機理，K、Na等堿金屬的存在不僅影響V-OH 或者W-OH的B 酸位點，抑制第一步反應中活性中間體 NH4+ 的形成;而且堿金屬占據催化劑表面氧空位，降低表面化學氧中心數量，使得活性位點還原性能降低，致使第二步中NH4+ 氧化為NH3+ 過程以及第四步反應H-O-V4+ 再氧化為V5+ =O過程受阻。

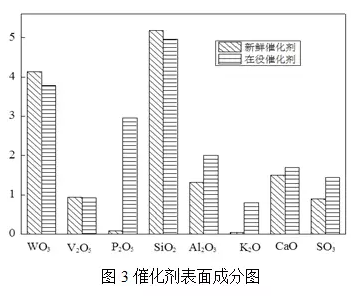

獻一般認為以生物質為燃料的電廠煙氣中堿金屬主要為K，其存在形式一般為K2O、K2SO4和KCl等;而燃煤煙氣中則以Na為主。但筆者對數十家燃煤電廠在役催化劑的XRF分析結果統計，未發現明顯的Na富集問題。如圖3所示。
4 堿土金屬中毒
我 國煤種多為高鈣煤，煙氣中含量較高的 CaO 可對催化劑活性產生抑制作用。CaO 擴散性差，而且與催化劑表面活性成分的親和力弱，但是沉積在催化劑表面的 CaO 可與煙氣中的SO3/SO2 生成 CaSO4 ，造成催化劑微孔的堵塞，影響反應氣體向活性位點的擴散，可導致催化劑物理鈍化失活。
此外，有研究指出 Ca 同樣可以減弱催化劑表面酸位點強度，抑制 NH3在B酸位上的吸附，具有與堿金屬的相似的化學毒化機理。相對于堿性更強的K2O 和Na2O 等物質，煙氣中CaO 對催化劑引起的化學中毒作用較小。
作為煤的固有成分，燃煤煙氣中含有大量的汞(Hg)和砷(As)，垃圾發電廠煙氣中鉛(Pb)含量則相對較高。幾種重金屬在煙氣中存在形式不同，對SCR催化劑的毒化作用也不盡相同。
5 Hg和Pb中毒
煤 中汞幾乎全部以Hg0的形式進入煙氣，釩基SCR 催化劑具有良好的氧化能力，在 O2以及 HCl 存在情況下可將煙氣中 Hg0轉化為 Hg2+，成為控制煙氣中 Hg 排放的一種有效方式。研究認為HCl和 Hg0在催化劑表面發生吸附，影響 V 以及O 的化學環境，可能會與SCR 反應過程的 NH3發生競爭吸附，進而影響脫硝反應的進行。目前，釩基催化劑的脫硝脫汞一體化僅為理論研究，無實際工程案例。
垃 圾發電廠煙氣中的鉛(Pb)可引起脫硝催化劑中毒。高翔等人采用密度泛函數理論(DFT)對V2O5/TiO2催化劑的Pb中毒機理研究表明，PbO 不僅在催化劑表面沉積，引起比表面積下降、總孔容降低等物理變化;而且 PbO 與兩個 V=O活性位點發生化學反應，影響 H+ 與活性成分上氧(O)結合的靜電勢能，降低了催化劑表面酸性以及低溫還原性。文獻對PbO 中毒研究表明，PbO 對催化劑的毒化作用要介于 K2O 和 Na2O 之間。
6 As中毒
作為煤的固有成分，燃燒過程中 砷(As)被氧化為氣態 As2O3 ，可引起催化劑的中毒失活，特別是對于飛灰再循環的液態排渣鍋爐，催化劑 As 中毒更為嚴重。As2O3擴散進入催化劑內部微孔，堵塞微孔孔道引起活性位點物理鈍化;而且As2O3極易被O2氧化為 As2O5 ，與V2O5生成穩定的砷酸釩等物質，造成活性位點的不可逆中毒。
筆者對國內某電廠運行1,200 h的催化劑取樣，進行了物化特性和脫硝性能分析。在排除堿(土)金屬中毒問題情況下，相比于新鮮催化劑，運行催化劑微觀比表面積下降幅度約為10%，As 含量高達1.74%。即煙氣中As的存在造成微觀比表面積的下降和活性位點中毒，致使催化劑失活。
在有CaO存在的情況下，在 1200 K 溫度下，As可以結晶態砷酸鈣 ( Ca3(AsO4)2) 的形態存在;溫度降至700 K以下，( Ca3(AsO4)2轉化為As的另外一種結晶態As2O5(s)。即Ca可以抑制砷的揮發性，使As以砷酸鹽形式停留于固相中，降低對催化劑的毒化作 用。燃煤過程中產生的70%的游離CaO富集在50 μm以下的粉煤灰中，含量極低，對As的固定化作用有限。
對上述 催化劑失活的物理原因以及化學因素分析，一方面可以提醒催化劑廠家必須進行充分的催化劑設計參數收集，根據各電廠的不同煙氣條件設計合適的催化劑;另一方 面，電廠運行過程中調配燃燒時也應充分考慮對于SCR脫硝系統尤其是催化劑的影響，以免加速催化劑的失活速率等。
