【關鍵詞】:除氧器；余熱回收；技術改進；Deaerator；WasteHeatRecovery；TechnicalImprovement

【摘要】:由于除氧器排汽余熱回收裝置一方面能節能降耗，提高經濟效益；另一方面，可以大大減少因排汽而導致的噪音和空氣污染。而熱電廠除氧器系統的排汽量較大，含有大量熱能的蒸汽排至大氣，浪費現象比較嚴重。為了達到節能創效的目的，本項目采用三種方式對余汽回收裝置進行結構優化，使余汽熱量得到充分利用，既實現節能降耗的目的，又達到了環保的要求。

1.發展現狀

電廠用除氧器如果對空排放，將導致大量的熱量損失和高品質潔凈水的損失，在如今能源危機、水源緊缺的條件背景下，必然要進行余熱回收，達到節能減排的目的。目前工廠電站所使用的鍋爐中，常用除氧技術主要有如下幾種，第一，熱力式除氧：水流進入螺旋式管道，順管道內壁往下旋流成膜，水表面積得以增大，此時從管道下方通入蒸汽，使水汽第一次混合換熱；下層設有三層淋水篦組，可使水二次分流，使水呈滴狀，均勻落下；再下層為填料區，水與蒸汽在此第二次充分接觸，加熱至溫度壓力達到飽和，使氧氣溶解量下降，達到除氧的目的。第二，內置式除氧器：將除氧頭放置于水箱內部，其工作原理與熱力式除氧一致，取消了傳統式立式除氧器大直徑開孔，減少了除氧器的局部應力。適用于大機組。第三，真空式除氧器：當水面上的壓力小于大氣壓時，氧氣在水中的溶解度會降低，此時氧氣會從水面空間不斷逸出，從而達到除氧的目的。此外還有電化學式，海綿鐵式：添加化學試劑，如氧化鐵，用于吸收氧化物(適用于20t、30t小鍋爐)[1][2][3]。目前，余熱回收的方法采用的是熱交換方式，根據具體的換熱方式又課分為直接式和間接式。

2.現有不足

傳統的余氣回收技術即為利用乏汽熱量，加熱生活用水，降低人們生活消耗能量成本來實現。將生活用水通過適當?shù)墓苈?，進入除氧器的加熱腔，與余氣排放管路通入同一個加熱系統當中，使用乏汽中的高溫水蒸氣來加熱生活用水，最后通過U形管注入到熱水存儲箱里。利用控溫裝置，調節箱內的熱水溫度，將合格的熱水提供給用戶使用。當供水溫度下降時，還可以將箱內存水再次注入加熱循環，直到溫度合格為止。此種方法是對除氧器余氣熱量的直接應用，效率較高，而且裝置簡單，貼近人們的日常生活大大減少了居住熱水所需燃煤的消耗量。但是，由于大型除氧器的使用范圍一般在工廠和電站的鍋爐內，并不臨近集中居住區，可以提供的用戶較少，若熱水得不到方便及時的利用，熱量仍然會大量損失。若向較遠處的用戶提供，又會加大運輸途徑中的能量損耗，提高裝置造價，降低性價比。并且，長期采用這種辦法，會導致熱水存儲箱內大量積垢，需要一定的排垢成本，對供水質量也有一定影響[4][5][6]。同時，這種辦法的能量利用較為單一，僅僅是熱量的傳遞，不能提供更多種能量來源。針對這種情況，有必要對除氧器余氣回收技術進行深入研究?jī)?yōu)化，以提高能源利用率，通過多種方式實現余氣回收。

我國的電力輔機設備生產技術在新世紀以來獲得較大進步，需求也不斷變化，原料生產、設備制造、制品加工等形成了全套供應鏈體系，其中電力用除氧器排汽余熱回收裝置的生產和應用發展尤為突出。隨著國內技術應用領域的不斷推廣，各種除氧器排汽余熱回收裝置的發展十分迅速[7][8][9][10]。

3.技術改進措施

當前，設備管理和改進是工業發展進步的重要組成部分之一，適時改造和維護、修理設備，不但能提升設備的工作效率，更能提升企業經濟效益。創新技術改進是企業可持續發展的不竭動力。

3.1.結構技術改進

本研究即為基于環保降噪、提高效益、改進技術、提高壽命等方面開展的，首先，將余熱回收裝置的進汽管直接與除氧器相連，就近安裝，以減少流體流動過程中阻力，促進溶解氧排出。其次，采用射水抽氣器結構通入除鹽水及除氧器排汽，使其混合，控制混合室內溫度與進水量，進汽量三者平衡，保持汽水比例，利用熱能之外同時利于多余不凝結氣體排出。第三，設定適宜溫度條件，進汽量保證充足，通過電動調節閥調節進水量，控制汽水比例。水混合換熱處設置消音孔板，減小水流振動噪聲并且消除除氧器排汽噪聲。

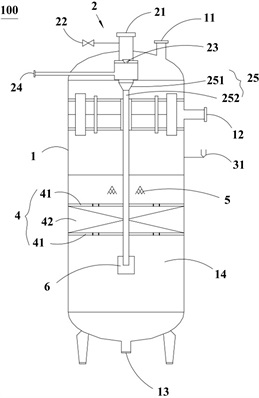

通過如上的結構技術改進，設計出一種除氧器余熱回收裝置，具體結構如圖1所示。主體結構包含：余熱回收罐，頂部設有排汽口、側部設有第一進水口、底部設有出水口、內部構造有緩沖室；射水抽氣器設置在余熱回收罐上，射水抽氣器包括第二進水口、調節閥、高速噴嘴、蒸汽吸入管以及擴口管，第二進水口、調節閥、高速噴嘴依次相連通，高速噴嘴、蒸汽吸入管分別與擴口管的擴口段相連通，第二進水口與蒸汽吸入管有部分位于余熱回收罐的外側，擴口管的收縮段向下延伸至所述余熱回收罐的內部下方；控制單元，包括控制器、設在余熱回收罐內且與所述控制器信號連接的測溫元件，控制器與調節閥控制連接，控制器配置為：當測溫元件的檢測值大于溫度閾值時，控制調節閥增大其開度；當測溫元件的檢測值小于或等于溫度閾值時，控制調節閥減小其開度。

Figure1.Diagramofstructureimprovement

圖1.結構改進示意圖

3.2.改進特征

改進后的除氧器余熱回收裝置的特征歸納為如下四個方面：第一，測溫元件為熱電偶。第二，余熱回收罐的結構內設有消音組件,消音組件包括設在余熱回收罐內部下方的兩層消音孔板、填充在所述兩層消音孔板之間的消音填料。第三，消音組件與第一進水口之間設計有淋水組件，淋水組件包括沿上下設置的多層淋水篦子。淋水篦子的個數設置為3個。第四，擴口管的收縮段下端設計有防倒吸組件，以便阻止所述余熱回收罐內底部的凝結水被倒吸進所述擴口管內。

4.總結

本研究改進的新型除氧器余熱回收裝置，包括余熱回收罐，頂部設有排汽口、側部設有第一進水口、底部設有出水口、內部構造有緩沖室；射水抽氣器，設在余熱回收罐上，射水抽氣器包括第二進水口、調節閥、高速噴嘴、蒸汽吸入管以及擴口管，第二進水口、調節閥、高速噴嘴依次相連通，高速噴嘴、蒸汽吸入管分別與擴口管的擴口段相連通，第二進水口與蒸汽吸入管有部分位于余熱回收罐的外側，擴口管的收縮段向下延伸至余熱回收罐的內部下方；控制單元，包括控制器、設在余熱回收罐內且與控制器信號連接的測溫元件，當測溫元件的檢測值大于溫度閾值時，控制調節閥增大其開度；當測溫元件的檢測值小于或等于溫度閾值時，控制調節閥減小其開度。

綜上所述，該余汽回收裝置具有如下性能特點：換熱效率高，傳熱傳質充分，除氧效果高；設計新穎，結構簡單，故障率低；運行穩定，安全可靠，不凝結氣體排入大氣，降低管道氧腐蝕，延長設備管道使用壽命；其技術性能可靠，并且有效消除除氧器排汽噪聲，達到環保要求。
