1.研究背景

1分布式資源(DER)給配電網集中式控制帶來的挑戰

傳統的配電網優化是在配電網管理系統(DMS)處集中式求解。然而, 未來會有越來越多的分布式資源(包括分布式發電、分布式儲能、可控負荷等)并入配電網, 形成主動配電網。由于這些網絡元件的分散特性, 集中式調控將面臨巨大的技術挑戰:

信息隱私: 不同利于主體的電網運行參與方由于隱私以及安全方面的考慮, 集中式DMS可能無法獲取其詳細信息。

海量數據: 大規模DER的海量數據導致沉重的通信和數據處理負擔。

控制敏捷: 可再生能源發電波動較大, 集中式控制時延大, 本地快速控制可以抑制波動。

系統可靠性: 從信息和物理兩個角度而言, 集中式DMS存在單點失效問題。DMS一旦崩潰, 則整個系統都有失效的風險。

2主動配電網無功優化與電壓控制問題特性

無功優化問題本質上是非凸、NP難的問題。而且, 直接用分布式算法來求解非凸問題, 一般情況下, 不存在嚴格的收斂性證明。因此, 許多凸化或線性化技巧可以被用來降低問題復雜度?；谥烦绷髂Ｐ? 二階錐規劃(SOCP)松弛是一種非常有前景的凸化方法。它于2006年由Jabr首先提出, 并且隨后被進一步拓展到輻射狀網絡以及含環的網絡。

如果非凸問題被轉換為凸問題, 采用分布式求解, 會相對簡單, 而且有嚴格的收斂性證明。因此本文采用這種思路實現了全分布式的電壓控制技術。

2.主動配電網無功優化與電壓控制問題

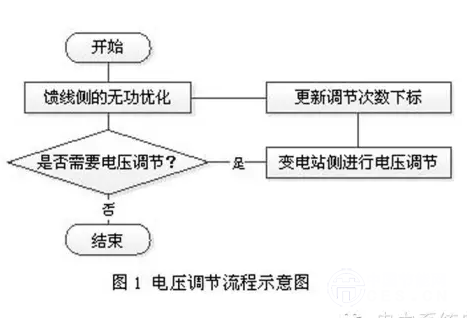

考慮一個含有N個節點的主動配電網, 在中國, 變電站內的變壓器是電壓調節的關鍵設施(通過改變檔位)。含有電壓調節的無功優化流程如下圖所示, 由兩步組成: 饋線側的無功優化, 以及變電站側的電壓調節。這兩步可以獨立或協調執行。

(1) 饋線側的無功優化模型: 目標是通過對無功補償裝置(包含SVC、DG或電容器)的調度, 使得無功網絡有功損耗最小化。約束包括二階錐形式的Distflow潮流約束、PCC的參考電壓約束、線路運行安全約束、DG及無功補償裝置的運行約束等。

(2) 變電站側的電壓調節: 電壓是通過變電站側的變壓器來調節的。基于饋線側的無功優化結果, 我們可以獲得第u次調節的各節點電壓的最大值與最小值, 并根據預先設定的極限以及電壓質量的要求, 各節點的電壓運行上限和下限, 計算出電壓間隙, 從而對變電站分接頭檔位進行調整。

3.分布式無功優化與電壓控制方法

直接應用交替方向乘子法(ADMM) 并不能帶來全分布式的算法。盡管本地的原始變量的更新可以各區域并行執行, 全局變量需要控制中心來存儲以及進行全局的更新。這里的主要改進是消去了全局變量 以及全局更新步, 大大簡化了ADMM算法, 提高效率。最終D-SOCP算法流程如下(以兩個區域a, b為例):

雖然D-SOCP的收斂性在理論上得到滿足, 但如果罰因子選值不恰當, 會使得D-SOCP收斂得很慢。對基于ADMM的算法, 一種可能的拓展是根據每輪迭代實時的情況, 動態改變罰因子的取值。這里, 我們提出一種全分布式罰因子調制策略(VPP), 來改善基于ADMM的D-SOCP算法。

算法細節可參閱原文。

4.算例分析

全分布式的D-SOCP, 以及帶罰因子調制策略的D-SOCP(簡稱VPP), 在4區域IEEE 69節點系統以及5區域IEEE 123節點系統上得到測試。假設每個區域從屬于不同利益主體。

(1) D-SOCP的收斂性

圖3展示了D-SOCP的收斂性, 罰因子取值為1.0。(a)和描述了目標函數的收斂。兩個系統的網損都得到了最優化。而DG以及無功補償裝置的最優無功出力也得到收斂, 如和所示。(c)和表示了殘差的收斂, 呈現分段線性的收斂特性。小的殘差表示邊界間隙很小, 這量化了不同區域在邊界處的失配量以及本地解的穩定性。殘差在一開始的時候下降十分快, 直到D-SOCP收斂到中等精度(~10-3), 然后收斂速度會稍微慢一點。通常來說, ~10-3的精度對于實際主動配電網而言已經足夠。

(2) 罰因子靈敏度分析

圖4展示出兩個系統對罰因子的靈敏度測試。罰因子取值范圍為[0.01, 100]。D-SOCP的性能取決于罰因子, 當罰因子充分大, 例如1到100之間, D-SOCP收斂速度較快, 然而, 當罰因子取為0.01, IEEE 69節點的系統直到第100次迭代才明顯下降, 而IEEE 123節點系統在300次迭代后才下降到10-1的殘差。

完全依靠經驗來設定罰因子并不是最合適的, 因?yàn)閷?shí)際應用中, 這需要大量的歷史數據。即便有充分的時間來構建歷史數據庫, 經驗準則并不一定適用于實時快速變化的配電網, 因?yàn)樨?fù)荷經?？焖俨▌?dòng), 配電網的結構也一直變化。因此, 當罰因子設得不恰當?shù)臅r(shí)候, 就需要一種自動的調制方法來加速收斂。

(3) 罰因子調制策略VPP的效果

帶有變罰因子策略的D-SOCP(即VPP), 可以改善D-SOCP的性能。當罰因子初始化為0.01, VPP加速了算法的收斂。如果不用VPP, 當罰因子初始化為0.01, 對于123節點系統, D-SOCP的邊界殘差在300次迭代后依然還是比較大。然而, 采用VPP的時候, 殘差得到減小。當罰因子取值相對較大的時候, D-SOCP和VPP性能相近。

(4)電壓調節的效果

我們可以通過電壓調節進一步改善電壓的質量。我們可以將電壓幅值的區間, 維持在運行區間的中間, 這樣可以留一個較寬的安全裕度。

對于69節點系統, 盡管網損可以通過無功優化得以最小化, 電壓幅值非常接近上限。在這種情況下, 在偶然的系統擾動下, 十分可能產生過電壓。然而, 經過PCC處的電壓調節后, 這種風險得以緩解。對于123節點系統, 在基態的算例下, 沒有電壓越限的風險。為了驗證電壓調節的效果, 負荷提升到150%, 而電壓幅值十分接近下限。經過2次電壓調節之后, 電壓安全裕度得到了明顯改善。

文章還利用山東省某地的實際配電網進行了上述仿真驗證, 得到了同樣的結論, 限于篇幅不再列出。

5.結語

本文提出一種求解非凸無功優化問題的全分布式算法D-SOCP。基于分裂變量法和ADMM, 消去了全局變量以及全局迭代步, 最終得到一種不需要協調層的全分布式算法。算例結果表明, 全分布式的罰因子調制策略VPP可以加速D-SOCP的最惡劣場景。經過電壓調節后, 可保持合理的電壓安全裕度。這些算法都具有嚴格的收斂性證明, 具有一定的工程應用價值, 是未來能源互聯運行調控的可能技術選擇。
