1 技術名稱

土壤阻隔填埋，英文名稱：Soil Barrier and Landfill

2 技術適用性

1) 適用的介質：污染土壤。

2) 可處理的污染物類型：適用于重金屬、有機物及重金屬有機物復合污染土壤。

3) 應用限制條件：不宜用于污染物水溶性強或滲透率高的污染土壤，不適用于地質活動頻繁和地下水水位較高的地區。

3 技術介紹

1) 原理：將污染土壤或經過治理后的土壤置于防滲阻隔填埋場內，或通過敷設阻隔層阻斷土壤中污染物遷移擴散的途徑，使污染土壤與四周環境隔離，避免污染物與人體接觸和隨降水或地下水遷移進而對人體和周圍環境造成危害。按其實施方式，可以分為原位阻隔覆蓋和異位阻隔填埋。

2) 原位阻隔覆蓋是將污染區域通過在四周建設阻隔層，并在污染區域頂部覆蓋隔離層，將污染區域四周及頂部完全與周圍隔離，避免污染物與人體接觸和隨地下水向四周遷移。也可以根據污染場地實際情況結合風險評估結果，選擇只在場地四周建設阻隔層或只在頂部建設覆蓋層。

3) 異位阻隔填埋是將污染土壤或經過治理后的土壤阻隔填埋在由高密度聚乙烯膜(HDPE)等防滲阻隔材料組成的防滲阻隔填埋場里，使污染土壤與四周環境隔離，防止污染土壤中的污染物隨降水或地下水遷移，污染周邊環境，影響人體健康。該技術雖不能降低土壤中污染物本身的毒性和體積，但可以降低污染物在地表的暴露及其遷移性。

4) 系統構成和主要設備：原位土壤阻隔覆蓋系統主要由土壤阻隔系統、土壤覆蓋系統、監測系統組成。土壤阻隔系統主要由HDPE膜、泥漿墻等防滲阻隔材料組成，通過在污染區域四周建設阻隔層，將污染區域限制在某一特定區域;土壤覆蓋系統通常由粘土層、人工合成材料襯層、砂層、覆蓋層等一層或多層組合而成;監測系統主要是由阻隔區域上下游的監測井構成。異位土壤阻隔填埋系統主要由土壤預處理系統、填埋場防滲阻隔系統、滲濾液收集系統、封場系統、排水系統、監測系統組成。其中：該填埋場防滲系統通常由HDPE膜、土工布、鈉基膨潤土、土工排水網、天然粘土等防滲阻隔材料構筑而成。根據項目所在地地質及污染土壤情況需要，通常還可以設置地下水導排系統與氣體抽排系統或者地面生態覆蓋系統。

5) 主要設備包括：阻隔填埋技術施工階段涉及大量的施工工程設備，土壤阻隔系統施工需沖擊鉆、液壓式抓斗、液壓雙輪銑槽機等設備，土壤覆蓋系統施工需要挖掘機、推土機等設備，填埋場防滲阻隔系統施工需要吊裝設備、挖掘機、焊膜機等設備，異位土壤填埋施工需要裝載機、壓實機、推土機等設備，填埋封場系統施工需要吊裝設備、焊膜機、挖掘機等設備。阻隔填埋技術在運行維護階段需要的設備相對較少，僅異位阻隔填埋土壤預處理系統需要破碎、篩分設備、土壤改良機等設備。

4 關鍵技術參數或指標

影響原位土壤阻隔覆蓋技術修復效果的關鍵技術參數包括：阻隔材料的性能、阻隔系統深度、土壤覆蓋層厚度等。

1) 阻隔材料：阻隔材料滲透系數要小于10-7/s，阻隔材料要具有極高的抗腐蝕性、抗老化性，具有強抵抗紫外線能力，使用壽命100年以上，無毒無害。阻隔材料應確保阻隔系統連續、均勻、無滲漏。

2) 阻隔系統深度：通常阻隔系統要阻隔到不透水層或弱透水層，否則會消弱阻隔效(3)土壤覆蓋厚度：對于粘土層通常要求厚度大于300 mm，且經機械壓實后的飽和滲透系數小于10-7 cm/s;對于人工合成材料襯層，滿足《垃圾填埋場用高密度聚乙烯土工膜》(CJ/T 234)相關要求。

影響異位土壤阻隔填埋技術修復效果的關鍵技術參數包括：防滲阻隔填埋場的防滲阻隔效果及填埋的抗壓強度、污染土壤的浸出濃度、土壤含水率等。

1) 阻隔防滲效果：該阻隔防滲填埋場通常是由壓實粘土層、鈉基膨潤土墊層(GCL)和HDPE膜組成，該阻隔防滲填埋場的防滲阻隔系數要小于10—7cm/s。

2) 抗壓強度：對于高風險污染土壤，需經固化穩定化后處置。為了能安全貯存，固化體必須達到一定的抗壓強度，否則會出現破碎，增加暴露表面積和污染性，一般在0.1-0.5MPa即可。

3) 浸出濃度：高風險污染土壤經固化穩定化處置后浸出濃度要小于相應《危險廢物鑒別標準浸出毒性鑒別》(GB5085.3)中濃度規定限制。

4) 土壤含水率：土壤含水率要低于20%。

5技術應用基礎和前期準備

在利用土壤阻隔技術前，應進行相應的可行性測試，目的在于評估污染土壤是否適用該技術。原位土壤阻隔覆蓋技術測試參數包括：土壤污染類型及程度、場地水文地質、土壤污染深度、土壤滲透系數等，可根據需要在現場進行工程中試。異位土壤阻隔填埋技術測試參數包括：土壤含水率、土壤重金屬含量、土壤有機物含量、土壤重金屬浸出濃度、土壤滲透系數、場地水文地質等，可以在實驗室開展相應的小試或中試實驗。

6 主要實施過程

根據污染程度與污染土壤的不同情況，該技術可以與其他修復技術聯合使用。

對于高風險污染土壤可以聯合固化/穩定化技術使用后，對污染土壤進行填埋;對于低風險污染土壤可直接填埋在阻隔防滲的填埋場內或原位阻隔覆蓋。該技術一方面可以隔絕土壤中污染物向周邊環境遷移，另一方面可使其污染物在阻隔區域內自然降解。

原位土壤阻隔覆蓋技術主要實施過程：(1)確定污染阻隔區域邊界;(2)在污染阻隔區域四周設置由阻隔材料構成的阻隔系統;(3)在污染區域表層設置覆蓋系統;(4)定期對污染阻隔區域進行監測，防止?jié)B漏污染。

異位土壤阻隔填埋技術主要實施過程：(1)對挖掘后的污染土壤進行適當?shù)念A(yù)處理;(2)建設填埋場防滲系統，根據地下水位情況建設地下水導排系統;(3)將預處理后的污染土壤填埋在阻隔填埋場;(4)填埋完畢后進行填埋場封場系統，并建設相應的排水系統，根據填埋土壤性質建設導氣收集系統;(5)填埋場監測系統，定期監測地下水水質，防止?jié)B漏造成污染。

7運行維護和監測

原位土壤阻隔覆蓋技術的運行維護主要是定期維護阻隔體的完整性，指標包括：HDPE膜有無破損、覆蓋粘土層是否有大型植物生長、上下游地下水水質情況(監測污染土壤中特征污染因子)等。

異位土壤阻隔填埋技術的運行維護主要是對阻隔防滲填埋場的運行維護。根據填埋土壤的不同類型，設置必要的運行維護措施。若填埋的是有機物污染土壤，為防止有機污染物在降解過程中產生氣體，要設置相應的氣體收集系統、滲濾液收集系統;如填埋的是重金屬污染土壤，則只需要設置滲濾液收集系統。同時為了防止降水進入填埋區域，在技術實施完畢后應進行封場生態恢復，一方面可以防止雨水和積水進入該填埋區域，避免污染物浸泡;另一方面封場生態恢復后可以重新恢復該填埋區域的利用價值，可以建設公園綠地等。

對該阻隔系統的監測主要是沿著阻隔區域地下水水流方向設置地下水監測井，監測井分別設置在阻隔區域的上游、下游和阻隔區域內部。通過比較分析流經該阻隔區域內的地下水中目標污染物含量變化，及時了解阻隔區域?qū)χ車h(huán)境的影響，并適時作出響應，防止二次污染。

8修復周期及參考成本

該技術的處理周期與工程規模、污染物類別、污染程度密切相關，相比其他修復技術，該技術處理周期較短。

該技術的處理成本與工程規模等因素相關，通常原位土壤阻隔覆蓋技術應用成本為500~800元/m2;異位土壤阻隔填埋技術應用成本為300~800元/m3。況

污染土壤阻隔填埋技術早在20世紀80年代初期就已經開始應用，該技術在國外已經應用30多年，已成功用于近千個工程，技術已經相對比較成熟，國外部分案例信息表如下。

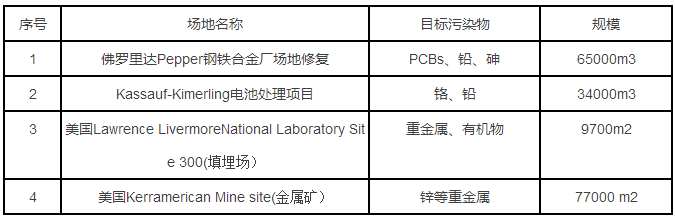

表1土壤阻隔填埋技術應用案例

10國內應用分析

10.1國內應用情況

我國對該技術的最早應用是在2007年，以阻隔填埋方式處置重金屬污染土壤;2010年，某工程采用HDPE膜作為主要阻隔材料，阻擋污染物隨地下水的水平遷移，將污染物以及污染土壤與外界環境隔絕，杜絕污染擴散，保護周圍土壤和地下水。

原位土壤阻隔覆蓋技術未對污染物進行降解和去除，由于“以風險控制為目標”的修復理念尚未被國內環境管理部門認可，該技術在國內尚未大規模推廣。土壤異位阻隔填埋技術通常與固化/穩定化修復技術聯用，在國內發展已比較成熟，已廣泛用于重金屬污染土壤的處置，相關技術設備已能夠完全本土化。該聯用技術具有處置速度快、效果好、可操作性強、成本低、對土壤質地限制要求少，可適用不同類型污染土壤的優點。

10.2國內案例介紹

1) 工程背景：某水源地對重金屬污染土壤進行綜合治理，以異位土壤阻隔填埋方法治理土壤中重金屬污染，該區域原為企業用地后變更為水源地，由于該工期較短為5個月，修復標準嚴格，清挖參照《展覽會用地土壤環境質量標準》A級標準，阻隔填埋標準參照《地表水環境質量標準》IV類水體標準值，為此對高風險污染土壤經清挖處置后，采取土壤阻隔填埋技術。

2) 工程規模：17萬m3污染土壤。

3) 主要污染物及污染程度：Cr(鉻)、Pb(鉛)、Cd(鎘)、As(砷)、Cu(銅)、Zn(鋅)、Hg(汞)、Ni(鎳)。Cr最高污染濃度28500mg/kg;Pb最高污染濃度7514mg/kg;Cd最高污染濃度0.97mg/kg;As最高污染濃度30.41mg/kg;Cu最高污染濃度3560 mg/kg;Zn最高污染濃度3926mg/kg;Hg最高污染濃度6.05mg/kg;Ni最高污染濃度106mg/kg。

4) 土壤理化特性：該項目污染土壤主要為粉粘和粘土，滲透系數較低，達到10-7?10-8cm/s。

5) 技術選擇：綜合以上污染物特性、污染物濃度、土壤特征、以及項目開發建設需求，最終選定技術成熟、成本較低、運行管理簡單的污染土壤阻隔填埋技術。

6) 工藝流程和關鍵設備：

圖1工藝流程圖

具體為：

a. 污染土壤清挖預處理包括土壤破碎篩分、固化穩定化;

b. 土壤阻隔填埋場建設;

c. 土壤分層填埋壓實;

d. 土壤填埋完畢封場。

7) 關鍵設備：本處置過程用到的關鍵處置設備為土壤改良機、土壤壓實機、挖掘機等。

8) 主要工藝及設備參數：

考慮到本項目重金屬污染較為嚴重，采取固化/穩定化處置后，再進入填埋場阻隔填埋。污染土壤固化穩定化采用土壤改良機，該設備由進料設備、加藥設備和攪拌出料設備構成，履帶移動式，可方便到達任何修復現場，最大處理能力50?80立方米/小時。填埋場阻隔防滲主要選用1.5mm HDPE膜和600g/m2土工布，采用熱熔擠壓式手持焊接機、溫控自行式熱合機、土工布縫紉機等設備進行焊接。

9) 成本分析：該項目包含建設施工投資、設備投資、運行管理費用等的處理成本約500元/m3。

10) 修復效果：項目實施后滿足修復要求并通過環保局的修復驗收，保護了水源地水質安全。
