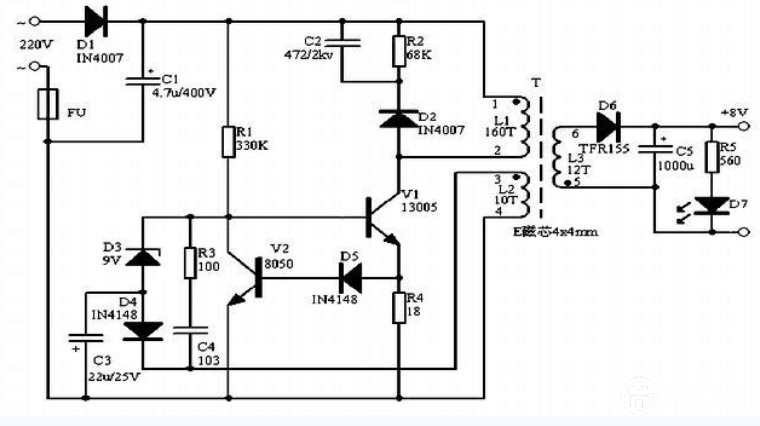

開關電源原理圖如圖所示。雖然穩壓精度不高，但能滿足一般要求，且電路簡潔，采用常規元 件，成本極低，輸出允許開路和短路。

市電經D1整流及C1濾波后得到約300V的直流電壓加在變壓器的①腳(L1的上端)，同時此電壓經R1給V1加上偏置后后使其微微導通，有電流流過L1，同時反饋線圈L2的上端(變壓器的③腳)形成正電壓，此電壓經C4、R3反饋給V1，使其更導通，乃至飽和，最后隨反饋電流的減小，V1迅速退出飽和并截止，如此循環形成振蕩，在次級線圈L3上感應出所需的輸出電壓。L2是反饋線圈，同時也與D4、D3、C3一起組成穩壓電路。當線圈L3經D6整流后在C5上的電壓升高后，同時也表現為L(zhǎng)2經D4整流后在C3負極上的電壓更低，當?shù)椭良s為穩壓管D3(9V)的穩壓值時D3導通，使V1有基極短路到地，關斷V1，最終使輸出電壓降低。電路中R4、D5、V2組成過流保護電路。當某些原因引起V1的工作電流大太時，R4上產生的電壓互感器經D5加至V2基極，V2導通，V1基極電壓下降，使V1電流減小。D3的穩壓值理論為9V+0.5~0.7V，在實際應用時，若要改變輸出電壓，只要更換不同穩壓值的D3即可，穩壓值越小，輸出電壓越低，反之則越高。

自制時，高頻變壓器是關鍵，可參考以下參數制作：選用E形4X4mm高頻磁芯，L1用0.15mm漆包線繞160匝;L2用0.15mm漆包線繞10匝;L3用0.39mm漆包線繞12匝。繞制變壓器時一定要用薄膜膠帶做好層間絕緣，同時在兩個E形磁芯之間也墊上一層薄膜膠帶，防止磁飽和。連接電路時注意相位關系，否由不起振(圖中線圈已有黑點作為標志)。在實際繞制變壓器時，與V1相連的L1就繞在骨架的最里層，其下端(變壓器的②腳)為起始端，其上端(變壓器的①腳)為電源(300V直流)供電端，然后繞制反饋線圈L2和輸出

線圈L3，這樣做的好處是反饋及輸出線圈與V1集電極(有較高的脈沖電壓)之間的分布電容將大大減小，有助于提高性能。
