【摘　要】：隨著國家節能減排政策的推進，燃料氣脫硫措施日益普及，使得進一步降低加熱爐排煙溫度、提升整體熱效率成為可能。文章提出的苯乙烯裝置蒸汽過熱爐節能改造方案，利用原裝置蒸汽過熱爐對流段的預留空間，結合裝置工藝流程，通過在蒸汽過熱爐鍋爐水預熱段增加爐管，增大給鍋爐水和煙氣的傳熱面積，同時降低鍋爐水進料溫度，來降低蒸汽過熱爐排煙溫度，進一步回收煙氣中的余熱；降低鍋爐水進料溫度則通過設置第二預熱器實現，即利用鍋爐水加熱凝液汽提塔的工藝凝液進料，工藝凝液溫度的提高還可以降低混合器的注入蒸汽消耗。以某30萬噸/年苯乙烯裝置為例，與常規煙氣余熱回收方法比較，本節能改造方案投資可降低約2/3，靜態投資回收期約22.5個月，對同類苯乙烯裝置具有重要的參考意義。

【關鍵詞】：苯乙烯；蒸汽過熱爐；工藝凝液汽提；節能改造

苯乙烯是一種重要的化工原料，主要用來生產聚苯乙烯（PS）、丁苯橡膠（SBR）、丙烯腈-丁二烯-苯乙烯樹脂（ABS）、苯乙烯-丙烯腈樹脂（SAN）和不飽和樹脂等，其產量?jī)H次于聚乙烯（PE）、聚氯乙烯（PCV）、環氧乙烷（EO），為第四大乙烯衍生產品[1]。其中約80%的苯乙烯采用乙苯脫氫方法生產。

乙苯脫氫法生產苯乙烯通常采用乙苯負壓絕熱催化脫氫方法，通過高溫過熱水蒸汽與原料乙苯直接混合，提供脫氫反應所需熱量，反應產物冷凝后，這部分蒸汽形成含少量烴類的工藝凝液。高溫水蒸汽由蒸汽過熱爐提供，工藝凝液則通過工藝凝液汽提塔去除烴類后排出。

隨著國家節能減排政策的推進，提高蒸汽過熱爐效率、降低加熱爐煙氣的二氧化硫排放等節能減排措施日益受到重視。由于煙氣中的二氧化硫排放來自于燃料中所含的硫，并且由于煙氣中二氧化硫的露點腐蝕問題，還將限制加熱爐的排煙溫度不能太低，隨著燃料氣脫硫措施日益普及，燃料氣中硫含量的降低，使進一步降低排煙溫度、提升加熱爐整體熱效率成為可能。

對已經投用的工業爐來說，進一步降低排煙溫度的常用做法是增加煙氣余熱回收系統，即利用煙氣余熱加熱助燃空氣，降低燃料氣消耗，從而達到節能的目的[2]。

增設煙氣預熱系統需要設置煙氣風機、助燃空氣風機、空氣預熱器、煙氣風管、助燃空氣風管等，投資較高且需占用爐子周邊一定的空間。

本文介紹一種降低蒸汽過熱爐煙氣溫度、提升加熱爐熱效率的方法，即結合苯乙烯裝置的自身特點，通過蒸汽過熱爐的對流段改造、增設工藝凝液預熱器等措施，實現節能降耗的目的。以下以某30萬噸/年苯乙烯裝置為基礎，具體介紹節能改造方案，并與常規煙氣余熱回收方法進行節能效果和投資對比。

1、裝置情況介紹

某30萬噸/年苯乙烯裝置與蒸汽過熱爐節能改造有關的部分原設計情況介紹如下。

1.1蒸汽過熱爐

苯乙烯裝置的蒸汽過熱爐用于為反應器提供過熱蒸汽，蒸汽過熱爐為典型的方箱爐爐型，由兩個輻射段和一個共用的對流段組成，對流段的下部為蒸汽預熱段，和兩個輻射段一起用于為反應系統提供高溫過熱蒸汽，對流段的上部設置鍋爐水預熱段，利用煙氣余熱加熱鍋爐水，供裝置內余熱鍋爐發生蒸汽用。

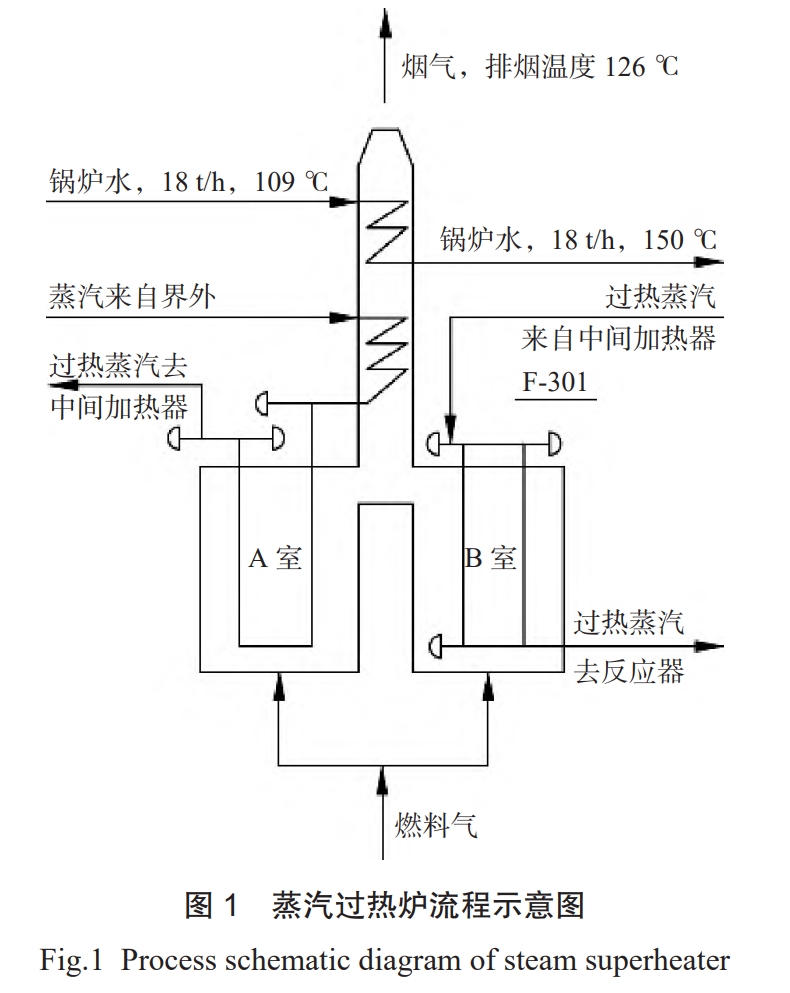

蒸汽過熱爐的原設計參數為：鍋爐水流量18噸/小時，入口溫度109℃，出口溫度150℃，排煙溫度126℃。蒸汽過熱爐的工藝流程示意圖及設計參數參見圖1。

鍋爐水預熱段由7層對流段換熱管組成，共計126根φ88.9mm翅片管，鍋爐水預熱段與下部蒸汽預熱段之間，有預留的翅片管空間，鍋爐水預熱段結構示意圖見圖2。

1.2工藝凝液汽提塔系統

脫氫反應器流出物經過冷凝、油水分離后，得到工藝凝液，其中含有溶解的少量烴類，需經過凝液汽提塔脫除其中的烴類后，排出裝置回收利用。

油水分離后，工藝凝液首先進入進料預熱器，與凝液汽提塔塔頂氣換熱，提升溫度進入混合器，直接注入低壓蒸汽，再次提升溫度后，作為進料進入凝液汽提塔頂部，凝液汽提塔的底部則通入低壓蒸汽汽提。

凝液汽提塔塔頂為烴類和蒸汽的混合物，經進料換熱器冷凝后返回上游油水分離，底部為干凈的工藝凝液，排出裝置回收利用。

凝液汽提塔系統的原設計參數為：工藝凝液流量80t/h，溫度52℃，進料預熱器預熱后溫度67℃，混合器注入的低壓蒸汽流量0.558t/h，溫度148℃，工藝凝液經混合器注汽后溫度74.5℃。

凝液汽提塔系統的工藝流程示意圖及設計參數參見圖3。

2、節能改造方案

分析該裝置的流程及設計參數發現：①現有鍋爐水預熱段進水溫度較高，如需降低蒸汽過熱爐的排煙溫度，則需降低鍋爐水入口溫度并增加鍋爐水預熱段爐管面積，現有裝置的鍋爐水預熱段有預留的空間，可以增加對流段爐管；②現有鍋爐水的溫度109℃、流量18t/h，進料預熱器后的工藝凝液溫度67℃、流量18t/h，兩者的溫差和流量對于設置換熱器是合適的。

同時由于預熱后的鍋爐水用于下游設備發生蒸汽，為避免預熱后鍋爐水溫度變化引起產氣量的變化，設計方案以預熱后鍋爐水出口溫度不變?yōu)闂l件，根據現有空間可增加的爐管面積，確定鍋爐水入口溫度，再按鍋爐水降溫要求，進行工藝凝液第二預熱器的熱工設計，利用工藝凝液使鍋爐水降溫至所需溫度，形成的節能改造方案如下：

（1）在凝液汽提塔進料預熱器之后，增設第二預熱器，利用109℃的鍋爐水，將67℃的工藝凝液進一步預熱至72.4℃，同時鍋爐水溫度降至85℃再送至蒸汽過熱爐鍋爐水預熱段[3-4]；

（2）在蒸汽過熱爐鍋爐水預熱段和蒸汽預熱段之間，利用原預留空間，增設爐管增大鍋爐水預熱段面積，共4排總計40根φ141mm翅片管，滿足鍋爐水入口溫度降至85℃后，出口溫度維持150℃不變的要求[3-4]。

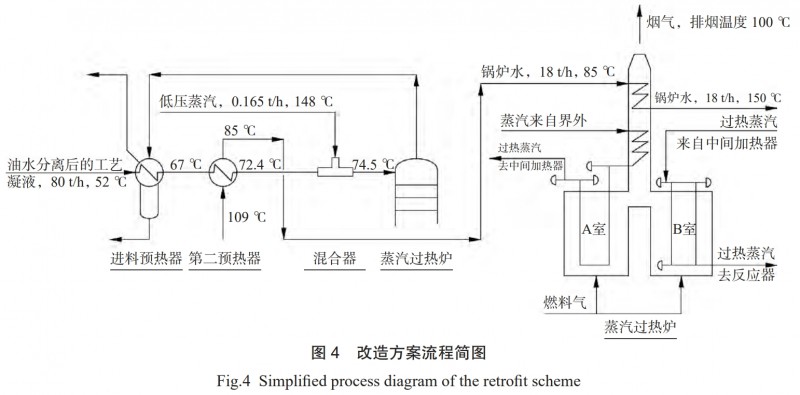

改造方案的流程簡圖見圖4。

3、節能效果及對比分析

3.1節能效果

常規的煙氣余熱回收系統，通過空氣預熱器回收煙氣的余熱來加熱助燃空氣，回收的煙氣余熱以燃料氣消耗的降低來體現，本節能改造方案回收的煙氣余熱，則通過降低裝置蒸汽消耗來體現。

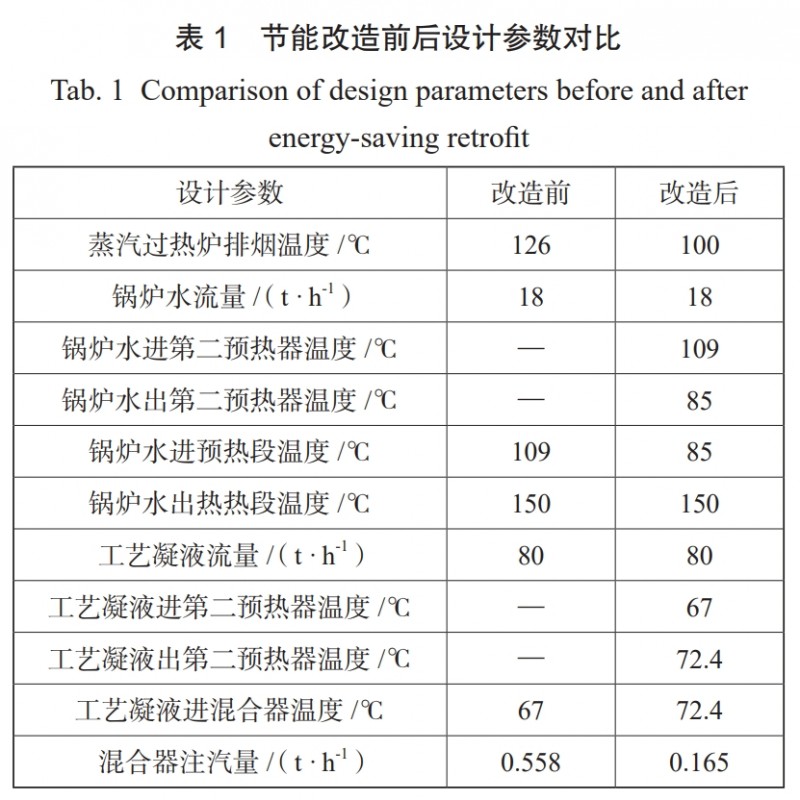

節能改造方案實施前后的設計參數對比見表1。

從表1的對比可以看出，節能改造方案通過增加鍋爐水預熱段爐管面積、降低鍋爐水入口溫度，進一步回收煙氣中的余熱，蒸汽過熱爐排煙溫度由126℃減低至100℃，回收的熱量通過設置第二預熱器加熱凝液汽提塔進料，從而節省混合器的注入蒸汽消耗，混合器的注入蒸汽消耗量由0.558t/h降低至0.165t/h，降低0.393t/h。

3.2投資回報及對比

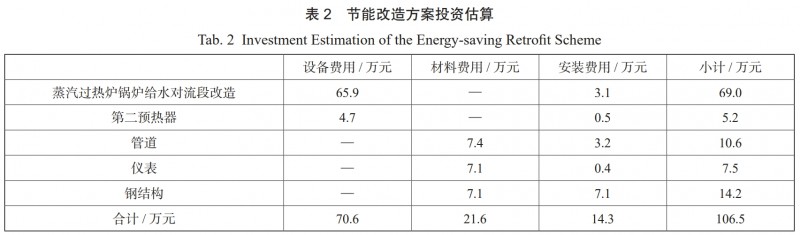

節能改造方案的工程量包括在蒸汽過熱爐的鍋爐給水預熱段增設對流段爐管以增大傳熱面積、增設工藝凝液第二預熱器以及相關的管道、儀表、支撐設備的鋼結構等，投資估算見表2。

節能改造方案投資估算106.5萬元，節省的低壓蒸汽按167元/噸計，則靜態投資回收期約22.5個月。

同類裝置采用的常規煙氣余熱回收系統，配置了包括助燃空氣預熱器、助燃空氣風機、冷風管道、熱風總管及分支管道、熱風管道膨脹節、風管支吊架等，全套投資概算約為340萬元（見表3），與之對比，本節能改造方案投資可節省約2/3。

4、結論

苯乙烯裝置的蒸汽過熱爐，在鍋爐水預熱段有預留空間、鍋爐水溫度較高的條件下，可通過以下方案實施節能改造：

（1）在預留空間內增加對流段爐管，增大鍋爐水與煙氣的傳熱面積，同時降低鍋爐水溫度，以降低蒸汽過熱爐的排煙溫度，進一步回收煙氣中的余熱；

（2）設置第二預熱器，利用鍋爐水加熱凝液汽提塔的進料工藝凝液，降低鍋爐水溫度，提高工藝凝液的預熱溫度，工藝凝液溫度提高后，可降低混合器注入蒸汽的消耗量。

與常規的設置煙氣余熱回收系統以降低燃料氣消耗的方法比較，上述方法回收的煙氣余熱通過降低蒸汽消耗來體現，具有投資低，投資回收期短的優點。

參考文獻：

[1]中國石油化工集團公司人事部，中國石油天然氣集團公司人事服務中心.苯乙烯裝置操作工[M].北京：中國石化出版社，2009：1-8.

[2]樊夢芳，盧浩.管式加熱爐煙氣余熱利用技術[J].石油規劃設計，2013，24（4）：47-48.

[3]孫蘭義，劉立新、馬占華，等.換熱器工藝設計[M].北京：中國石化出版社，2015：232-248.

[4]中石化上海工程有限公司.化工工藝設計手冊（上冊）[M].5版.北京：化學工業出版社，2018：933-970
