0 引言

過去, 中國火力發電廠的設計、制造受技術條件影響，電廠主要用電設備如引風機、送風機、排風機、磨煤機、給水泵、循環泵等高耗能設備，其輸出功率不能隨機組負荷變化而變化，只能通過改變擋板或閥門的丌度來進行調整，造成很大部分能量消耗在節流損失中[1]。進入80年代后, 國外變頻技術被中國引進吸收，并很快在許多行業得到了推廣和應用,收到了良好的節能效果?；痣姀S高壓電機變頻改造在現代科學技術不斷發展的基礎上滿足社會生產用電量不斷增加的外在需求，其對提高節能效果，節省生產成本，提高火電廠的社會和經濟效益有著十分重要的現實意義。

1 變頻與節能原理概述

1.1 變頻原理

功率單元串聯疊加是高壓變頻器所采用的串聯方式，其主電路開關的主要組成部分是功率極大的絕緣柵雙極型晶體管(IGBT)。它采用空間矢量多重化脈沖寬度調制(PWM)技術，每一相由若干個單元串聯而成，其中任何一個功率單元所輸出的電壓波形和串聯后所輸出的相電壓波形均可獲得幾十個各不相同的電壓等級。一旦電壓的等級增多，各等級的電壓就會相應減少,對電機絕緣機所造成的破壞也會相應減少，同時輸出電壓的諧波數量也會隨之減少[2]?？梢哉f增加電壓等級的數量，顯著提高了變頻器輸出能力，使輸出波形接近正弦波，確保電網清潔、零污染。因此，串聯疊加方式的變頻器不會對處于同一電網的燈具、電腦等電氣設備產生諧波干擾，減少了人們對共振、諧波的分析工作，同時也節省了諧波裝置相關費用。

1.2 節能原理

汽機凝結水泵電機經變頻改造后，其輸出量在滿足工藝要求的同時，還能節省大量電能，具體節省比例見以下推算過程。根據風機類負載和汽機凝結水泵電機的工作特點可知：

汽機凝結水泵機的流量與其轉動速度成正比例關系：

Q2/Q1=N2/N1， (1)

同時，汽機凝結水泵機的電機軸功率與轉動速度的立方值也成正比例關系：

P2/P1=(N2/N1)3， (2)

根據變頻器工作原理可知其轉動速度與轉動頻率也是正比例關系：

N2/N1= f2/f1， (3)

式(1)至式(3)中，Q為流量，m3/h;N為轉速，r/s;P為軸功率， W;f為頻率，Hz。假如f下降20%(50 Hz下降到40 Hz)，結合以上比例關系推算如下：

Q2=N2/N1×Q1，(4)

因?yàn)椋篘2/N1=f2/f1，故：

Q2=f2/f1×Q1; (5)在f下降20%的情況下，

Q2=Q1×80%，(6)

P2=(N2/N1)3×P1，(7)

在f下降20%的情況下，

P2=(80%)3×P1=P1×51.2%，(8)

由此可見，頻率下降20%時，軸功率占原料的51.2%，從而節約48.8%。該推算顯示的是理想狀態的節電率，在實際工作過程中，由于運行狀況各不相同，產生的效果不可避免地會和以上計算結果有一定差異，但從計算結果來看，效果非常明顯，變頻改造的必要性不言而喻。

2 變頻改造的顯著優勢

2.1 安全可靠性分析

安全性是工程的靈魂，必須予以高度重視。因此，高壓變頻器的安全分析也就非常必要。通過軟啟動技術，有效防止了因工頻啟動而產生的強大沖擊轉矩和電流，在增加電動機、負載的使用年限的同時，大大減少了對電網的沖擊力，確保機組正常運行。高壓變頻器擁有完整的保護體系，在發生欠壓、短路、變頻器發生過壓、過熱、過流等情況時，其系統可進行自動檢測，并根據檢查結果給予及時的智能提示、保護、報警，從而保證設備正常安全運行。

2.2 高壓變頻器優勢

在交流高壓電機直接啟動的短暫過程中，往往會產生極為強烈的電流和轉矩沖擊力，導致以下3個不良后果：a) 由于阻尼繞組和轉子籠型繞組在這一過程中承受極高機械應力和熱應力，從而致使籠條破損的發生;b) 引起定子繞組絕緣磨損，從而致使定子繞組絕緣擊穿;c) 這一過程中的強大電流會導致鐵芯松弛，從而增加機電發熱。變頻器能實現啟動轉矩高并不造成沖擊力，有利于增加電動機的服務時間，對電網沖擊也相對較弱，從而確保整個機組安全正常運行[3]。近年來，隨著中國科技不斷發展，新的科技被廣泛運用于工業領域，電廠的自動化水平也越來越高，對輔助設備的控制性能的要求也日益增長，這就要求相關工作者結合實際，充分利用高壓變頻器的優勢調整水泵、風機的速度，這不但可以對水泵、風機流量起到調節作用，還能大幅度減少對電能的消耗，從而實現改善工藝和降低能耗的目的。

3 變頻改造相關技術方案

根據筆者多年的現場工作實踐經驗，提出以下3個變頻改造相關技術方案。

3.1 方案一

鍋爐引風機和鍋爐送風機使用的拖動方式均為一拖一，且?guī)ё詣?dòng)旁路，如圖1所示;汽機凝結水泵使用的拖動方式為一拖二，也帶自動旁路，如圖2所示;

3.2 方案二

鍋爐引風機使用的拖動方式為一拖一，且?guī)ё詣?dòng)旁路，如圖1所示;鍋爐送風機和汽機凝結水泵使用的拖動方式均為一拖二，且?guī)ё詣?dòng)旁路，如圖2所示。

3.3 方案三

鍋爐引風機使用的拖動方式為一拖一，無自動旁路，如圖3所示;鍋爐送風機和汽機凝結水泵使用的拖動方式為一拖一，且?guī)ё詣?dòng)旁路，如圖1所示。

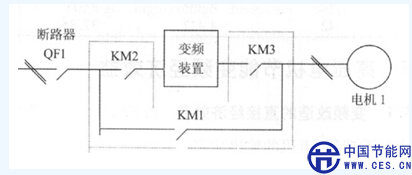

圖1 一拖一且?guī)ё詣?dòng)旁路示意圖

圖2一拖二且?guī)ё詣?dòng)旁路示意圖

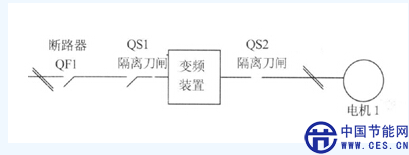

圖3一拖一無自動旁路示意圖

變頻器只能同時為1臺電機供電。如：電機1處于變頻工作狀態時，KM2、KM3與KM1應相互鎖住，這樣可有效防止操作失誤;同樣，電機2處于變頻工作狀態時,KM5、KM6與KM4應相互鎖住，這樣可有效防止操作失誤;KM2與KM5、KM3與KM6之間具有電氣互鎖，可有效防止操作失誤;在同一時間內，KM2只能與KM3或者KM1閉合工作，可以通過電氣互鎖，實現誤操作防止。三套設備均使用變頻一拖一拖動方式，不帶旁路，也不需增加任何高壓電氣控制相關設備，但其安全性能較低，不宜采用。

3.4 方案選擇

介于引風機和送風機在鍋爐運行時須運行，為確保安全運行，引風機應采用一拖一拖動方式且?guī)月?見圖2)。這樣在變頻器發生故障時，可及時切換到工頻。由于汽機凝結水泵大多是一用一備，采用一拖二拖動方式和自帶旁路是最佳選擇。

4 變頻改造后節能狀況和經濟效益

為了節約用電成本，為公司謀求更多經濟效益，華電漯河公司對4臺凝結水泵電機進行了變頻節能技術改造。該公司已經改造成功4臺上海電機廠生產的汽機凝結水泵(450 kW-6 kV，型號為：YLKK450-4)，其運行情況見表1。

表1 改造過的凝結水泵運行工況記錄

實際運行頻率

HZ實際運行電壓

V實際運行電流

A實際運行頻率

HZ實際運行電壓

V實際運行電流A

505 78747.9341425736.76

495 56147.5340409135.63

485 46946.1039393534034

475 28844.4338378433.24

465 10743.6337363431.89

454 93042.1736347830.90

444 76140.7135325929.83

434 58939.6534311228.99

424 42237.85———

進行變頻改造前電機輸出功率計算如下：

P1=1.732×6×48×0.80=399 kW;(9)

節能變頻改造后，按照全年平均頻率值42 Hz，電機輸出功率計算如下：P1=1.732×4.422×37.85×0.95=276 kW。(10)

由此可見，實施節能變頻改造后，平均每小時節約電量可達123 kW˙h;平均節能比率：123/399≈0.3=30%;2臺機組每年按6 000 h運行時間計算，整年節電量高達：2×123×6 000=1 476 000 kW˙h。按照按上網電價0.42元/(kW˙h)計算,年效益0.42×1 476 000=619 920元。

汽機凝結水泵、送風機、引風機等設備的運行情況非常類似，因而，可參照汽機凝結水泵運行時的節電比率，對送風機、引風機的運行情況進行推算。由于鍋爐引風機、送風機設計時余量考慮充足，因此節能空間更大。下一步，該公司將按照上述變頻技術改造方案，逐步對1#、2#鍋爐引風機、送風機等高壓電機進行技術改造，以達到更好節能改造效果。

5 結語

火電廠高壓電機變頻改造不僅大大節約了廠用電，提高節能效果，節省生產成本，還有利于設備安全運行，減少設備維護費用和生產成本，有效避免了各種意外停機導致的損失。同時，它能延長電機等相關設備使用壽命，減少軸承磨損和噪音，有利于良好工作環境的建立。因此，相關工作者必須高度重視，把上述改造技術方案科學合理地運用到火電廠高壓電機的變頻改造工作中，從而提高火電廠的經濟效益，減輕火電廠員工的勞動強度，為公司經濟、安全穩定可持續發展做出重要貢獻。

參考文獻:

[1] 祁 杰.有關發電廠高壓電機節能變頻改造的思考[J].科技與企業,2013(18):364-365.

[2] 張海濤,馮春華.流化床鍋爐高壓電機變頻改造效果及問題分析[J].科技致富向?qū)?2012(17):247.

[3] 沈 瀅,崔東輝.淺析發電廠高壓電機變頻改造技術[J].內蒙古科技與經濟,2011(12):81.
