第一部分：高爐出鐵除塵風機高壓變頻改造節能分析

一、設備參數

1、電機參數：

型號：Y5601-10 額定功率：710KW
額定電壓：6KV 額定電流：87A
功率因數： 效率：
額定轉速：580r/min 實際運行電流：82A
擋板開度：100%

2、風機參數：

根據用戶提供的的風機型號和風量，從新查產品樣本得知風機的型號和數據如下：

型號：Y4-73-1IINo29.5F 流 量：440874m3/h
全壓：4000pa 軸功率：585KW
效 率：82%

3、運行工況

石家莊鋼鐵有限公司煉鋼廠有1#、2#、3#三臺煉鐵爐，每臺煉鐵爐設有一個出鐵口。煉鐵爐出鐵時，高溫的鐵水會同空氣發生劇烈的化學反應，產生大量的煙 氣。一方面對現場操作的工人不利，另一方面也對環境造成了巨大的污染。為降低污染，改善現場環境，節能降耗，需要對煉鐵爐的除塵系統進行變頻調速改造。

該除塵系統配置Y4-73№29.5F風機一臺（配套電機功率710kW），除塵風機共帶有三臺高爐：1#、2#、3#，每臺高爐出鐵周期80min，其 中除塵時間30min。運行時不除塵、一臺爐除塵、二臺爐除塵、三臺爐除塵的情況都有，而不除塵的時間極少?，F(xiàn)運行時擋板全開，運行電流82A，不（出 鐵）除塵時的電流60～65A。

因此，為了提高風機的運行效率，節能降耗，非常有必要對風機進行調速控制。除塵風機變頻改造之后，煉鐵爐除塵風機需要四種風量來適應煉鐵爐出鐵工藝要求。

二、除塵風機工藝過程

當煉鐵爐煉鐵不出鐵時也不除塵，因此也不需要風量。由于沒有1臺、2臺、3臺高爐出鐵時所需要的風量數據，所以按照每臺高爐除塵時需要風量為14萬m3/h考慮。

當1臺爐出鐵口出鐵時需要風量14萬m3/h；兩臺爐出鐵口同時出鐵需要風量28萬m3/h；當3臺出鐵口出鐵時需要風量42萬m3/h。

按3臺爐同時生產，每臺爐每天3班，每班8小時，每臺爐每班出6爐鐵，每個班3臺爐總計出鐵18爐。每個出鐵周期80分鐘，其中有30分鐘為出塵時間。其 中每班中有1個周期3臺爐同時出鐵，除塵風量為42萬m3/h；6個周期2臺爐同時出鐵，一臺爐不出鐵，除塵風量為28萬m3/h；只有3個周期1臺爐出 鐵，其余兩臺不出鐵，除塵風量為14萬m3/h。不出鐵的時間內維持風機最低轉速5%左右，風量大概為2.2萬m3/h。

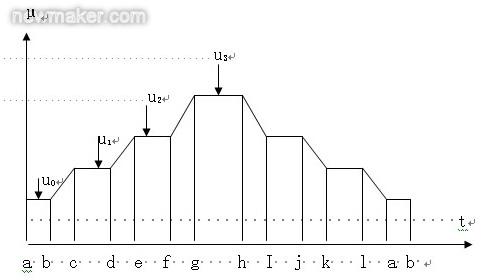

工藝流程示意圖
