一． 概述
BYG型低噪聲軸流通風機是我廠研制生產的新一代低噪聲軸流通風機產品，該機采用優化空氣動力學原理設計和先進的加工技術制造，整機結構合理，堅固，安全實用，具有風量大，風壓高，噪聲低，耗電少，重量輕及在同一安裝位置下，可實現反向通風等優點，與現時國內普通使用的軸流風機相比，風量提高42%，風壓提高30%，噪聲（A聲級）降低10~18dB(A),全壓效率最高達82.3%。BYG型軸流通風機以其新穎，獨特的設計，卓越的性能，超前的水平而獨樹一幟，深受用戶歡迎，并在一九九三年十一月舉辦的第五屆中國新技術新產品博覽會上榮獲金獎。
BYG型軸流通風積按葉輪直徑不同，有十二種型號規格，即3.15,4,4.5,5,5.6,6,6.3,7.1,8,9,10,11.2,每臺機葉片數為8~14片，葉片安裝角度有15°~14°六種，可作無級調節。
BYG型軸流通風機輸送無腐蝕，無明顯灰度氣體，氣體溫度不超過60℃。因?yàn)槿~輪部由低鎂鋁合金制成，且有隔爆性能，因此在配套隔爆電機后，可輸送易燃性氣體。
二． 結構特性
1．葉輪部：葉片為變載面空間扭曲機翼形葉片，輪殼采用無道風對夾式，結構均為鋁合金精密壓鑄成形，葉片由對夾式輪殼定位，葉片安裝角度可按用戶需要任意調整，也可以調整到使葉片產生反向流動，實現反向通風的需要。
2．機殼部：標準結構是水平臥室，集風器根據氣流的方向可安裝在風機的任一側，拆除支架嵌入墻內為墻式安裝；拆除集風器接入管道為管道式安裝。
3．電動機：根據不同的使用要求，采用兩種不同形式的電機配套。
其一，標準型：采用低風阻，桿式支承型系列電機，電源線由鋼管引出機外，電機接線盒安裝于機殼外側。
其二，埋墻型：采用Y系列軸流風機專用電機線或普通Y系列臥式電機，此種電機配套，最適合于風機埋入墻內，進行室內排風或室外送風使用。
三． 注意事項
1．整機安裝前應仔細檢查風機的各部位是否有損壞，變形松動和未緊固的現象。
2．檢查葉片與風筒之間有沒有擦碰現象。
3．檢查電機旋轉方向是否與葉片上的指示方向一致，如果不一致，要改變電機接線。
4．電機絕緣是否正常，機殼外部接地電線必須正確連接。
四． 維護
1．風機的使用環境不得在有過多硬質塵粒，過多水蒸汽，腐蝕性氣體中長期使用。
2．風機在全部和個別葉片損壞的情況下，只需要換葉片就可正常工作。
3．風機運轉過程中噪聲過大，震動過大等情況時應及時進行檢修。

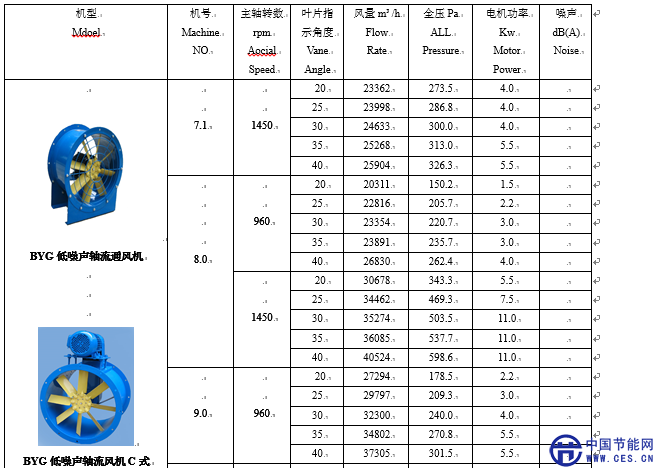

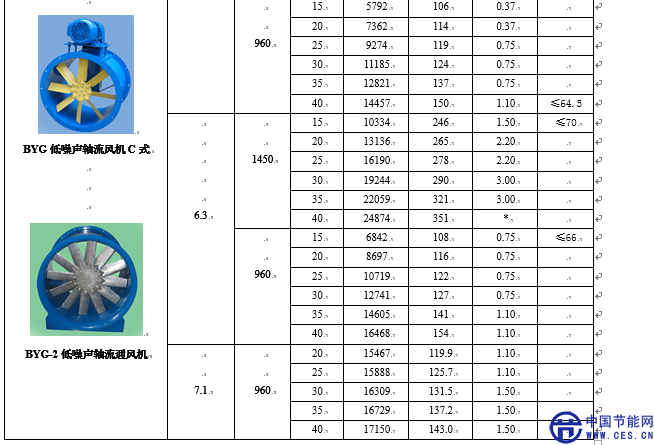

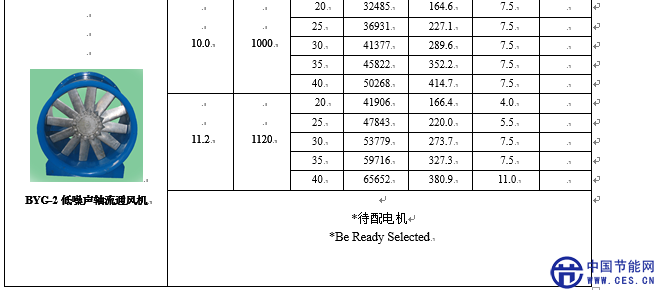

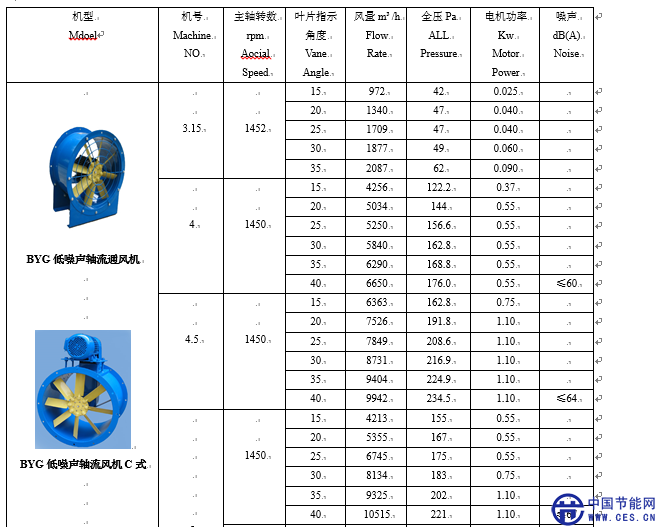

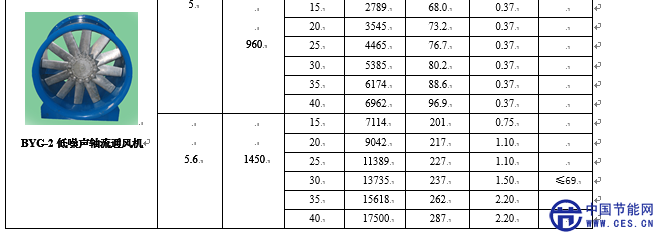

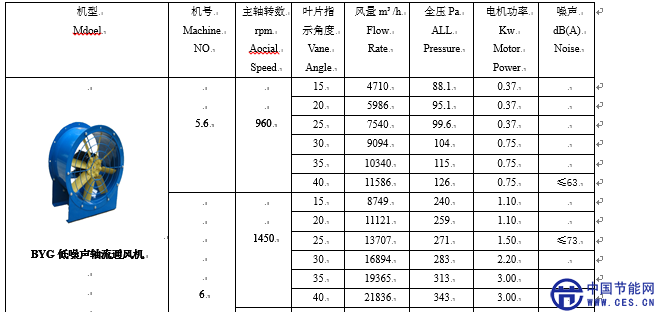

五．性能參數表
TECHNICAL SPECIFICATIONS
五．性能參數表
TECHNICAL SPECIFICATIONS
五．性能參數表
TECHNICAL SPECIFICATIONS
