隨著社會經濟建設的日益發展和物質文化水平的不斷提高，人們?cè)絹?lái)越追求高質量的工作和生活環境。

在現代的建筑中，照明設計已遠遠超過原來的采光照明的基本要求，而開始追求燈光藝術帶來美的享受；追求照明和其它相關設備、系統的整體控制效果；追 求照明控制的節能效果，也就是現在所謂的“綠色照明”。伴隨著綠色照明應運而生的新一代智能照明控制，是室內外環境照明的一個新主題。智能化照明控制是根 據環境變化、客觀需求、用戶預定需求等條件而自動采集照明系統中的各種信息，并對所采集的信息進行相應的邏輯分析和推理判斷，并對分析結果按要求的形式存 儲、顯示、傳輸，進行相應的工作狀態信息反饋控制，以達到預期的控制效果。

1 智能化照明控制系統的特點

1.1 系統集成性

是集計算機技術、計算機網絡通信技術、自動控制技術、微電子技術、數據庫技術和系統集成技術于一體的現代控制系統。

1.2 智能化

具有信息采集、傳輸、邏輯分析、智能分析推理及反饋控制等智能特征的控制系統。

1.3 網絡化

傳統的照明控制系統大都是獨立的、本地的、局部的系統，不需要利用專門的網絡進行連接，而智能照明控制系統可以是大范圍的控制系統，需要包括硬件技術和軟件技術的計算機網絡通信技術支持，以進行必要的控制信息交換和傳輸。

1.4 使用方便

由于各種控制信息可以用圖形化的形式顯示，所以控制方便，顯示直觀，并可以利用編程的方法靈活改變照明效果。

通常在體育館、城市路燈、高速公路、市政照明工程、大型廣告燈牌等大型建筑和公共場所現在都采用這種智能化照明控制方式。

下面我們僅從某體育館的智能照明舉例，來了解智能照明。該體育館的建筑面積為12000 m2，預計容納觀眾4800多人，能舉辦地區性比賽和單項比賽的綜合性多功能乙級體育館。合理、經濟的照明設計可為運動員、裁判員及觀眾提供良好的視覺效 果。根據國標照明規范及體育場館照明要求，體育場館的照明技術主要有照明照度、水平照度、垂直照度、照度均勻度、眩光、色溫及顯色性等，并且要求照明控制 靈活，環境適應性強。

1.4.1照度要求

比賽場地的燈光照明設計，照度的標準是非常重要的。運動場所只有具備足夠的水平照度，才能給觀眾及運動員一個良好的、舒適的視覺背景。而對于電視轉播，場館的垂直照度直接影響到轉播畫面的質量。

1.4.2照度均勻度要求

對于水平照度和垂直照度，除了其數值標準外，照度的均勻性也很重要。它保證了運動員、觀眾及攝像機鏡頭的視線在運動比賽中的視覺適應。

1.4.3眩光要求

若視野內有亮度極高的物體或強烈的高度對比，從而引起不舒適或視覺降低的現象，稱之為眩光。眩光是影響照明質量的重要因素。通過在燈具上加裝特殊的防眩光裝置，仔細調整燈具的安裝位置與瞄準點，可以將眩光降至最小。

1.4.4光源及顯色性指標要求

體育運動場地的照明對光源的色溫和顯色性也提出了一定的要求。一般要求比賽光源的色溫范圍為3300～5 300K，顯色性Ra＞65；對于比賽的彩電轉播，則推薦光源顯色性Ra≥80。

1.4.5燈光控制

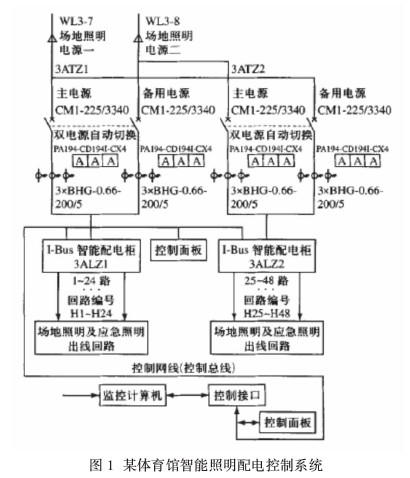

針對該體育館燈光控制要求，該體育場館的場地照明控制選用集散型分布智能照明控制系統，以實現燈光的智能控制和能源的自動管理。智能照明配電控制系 統見圖1所示。該智能照明控制系統所控制的主要對象為該體育館場地照明系統、觀眾席照明系統、場地應急照明、馬道檢修照明。按照各功能區域的不同照度要 求，該體育館在照明控制上采用各種控制方式。

該體育館采用ABB I-Bus智能照明控制系統，實現了燈光的智能控制和能源的自動管理。I-Bus系統的優點是只需一條I-Bus總線就可以實現智能控制，布線安裝非常靈 活，可以和強電同槽、共管，開關模塊和調光模塊等智能元器件可以安裝在各區域的強電配電箱中，無須額外增加箱體和管槽，就可以實現現場照明回路的分組、間 隔、全開、全關等多種形式的控制。

I-Bus智能系統的主要功能為燈光控制，實現燈光的開關控制、分散集中控制、遠程控制、延時控制、紅外線遙控、與其他設備系統的聯動控制等。該照明控制系統控制方式方便、靈活，易于修改、操作和維護。

2在體育場采用智能照明控制系統具有以下優點

2.1實現智能控制

智能照明控制系統采用先進的電子電器和通訊技術，不但可實現單點、雙點、多點、區域、群組控制、場景設置、定時開關、現場實時監控，還可事先對各種體育比賽的照度標準，照明質量的要求預先編好照明控制模式。

比如，體育場館對事先要進行的籃球、網球、手球、排球等一般的比賽可通過智能照明控制系統預先編好各種亮燈模式的場景存儲在面板按鍵里，使它處于全自動狀態；可根據比賽時不同場景的要求，輕觸按鍵來實現比賽時需要的各種場景。

2.2符合綠色照明計劃

智能照明控制系統通過優化能源的利用，降低運行費用；保護燈具，減少燈具損壞；智能化控制：充分利用天然光的照度變化，決定電氣照明點亮的范圍；低 壓配電系統設計，便于經濟核算單位裝表計量。體育場館在保證各種比賽級別上，通過按系統預先編好亮燈模式，選用照度標準的高、中、低三檔的照度值；選用合 適照明方式，照明要求較高的場所采用混合照明方式，較低的采用分區照明方式或其他的節能方式。例如：對于要進行現場直播、衛星傳播的各種比賽，照度標準就 應選用高的照度值，對訓練比賽時，照度標準可選用中的照度值，對于平時訓練時只開放區域照明、而這些都可在智能照明控制系統中事先預設好，使用時方可達到 預期的效果。

2.3便于管理、減少維護的費用

智能照明控制系統改變傳統照明中人為簡單的開關管理模式，它使用先進的電子電器技術，使整個綜合型體育場館照明狀態顯示在監控界面上，進行實時的瀏覽和監控，使整個體育場館的管理上升到新的管理模式，同時也減少整個系統的檢修過程，降低維護費用。

2.4設計簡便

傳統照明控制線路設計一般比較復雜，在設計上控制與負荷需要綜合考慮；而采用智能照明控制系統只需要考慮負載回路的數量、容量及各控制點的位置，所需的各種復雜功能可通過軟件編程實現，而且更改設計簡單快捷，僅僅需要重新配置即可。

2.5安裝方便

傳統照明控制動力線長，施工特別麻煩；而采用智能照明控制系統的布線僅僅在控制設備之間以及控制設備和負載之間，在主干線上電纜的用量能達到最小。據綜合統計顯示，智能照明控制系統布線比傳統布線可節省30%的材料費，而且安裝時間和安裝費用也大大縮減。

2.6使用安全、持續發展性強

根據用戶需求和外界環境的變化，智能照明只需修改軟件設置而非改造線路就可以調整照明布局和擴充功能，大大降低改造費用和縮短改造周期?？刂苹芈返?工作電壓一般為DC24V安全電壓，即使開關面板意外漏電也能確保人員安全，系統具有開放性，可以和其他物業管理系統（BMS），樓宇自控系統（BA）， 保安及消防系統結合起來，符合智能建筑的發展趨勢。

2.7節能環保

采用總線制的智能照明控制系統，可以使用低成本的非屏蔽五類線來取代大量的強電電纜，從而可以在建設過程中減少很多管材的使用，減少對環境的污染。

2.8采用智能照明系統，也是現代化體育場館的重要標志

完善的設施、齊全的功能、先進的工藝都是現代化體育場館等級的體現，它的照明設計是一項功能性強、技術性高、難度較大的設計。體育場館場地照明能否滿足高標準的照明質量要求，是評價一個綜合型體育場館的主要標志之一；也直接體現體育場館現代化技術運用的程度。

體育場的燈光照明系統通過智能控制系統設定的模式運行，可減少不必要的耗電開支，同時可降低運行維護費用；通過自動調節場地?zé)艄獯蜷_(kāi)的先后順序，可 有意識的避免燈光同時點亮造成的啟動電流過大，并可限制金鹵燈再啟動的間隔時間，大大增加燈具的壽命；這些都可為用戶節約開支，盡快收回成本創造了條件。 體育場本身線路繁多,功能復雜,通過采用燈光智能控制系統可簡化線路，節省導線和電纜的消耗量，從
而降低投資，縮短工期，并減少維修管理費用,給施工帶來了極大的方便。社會經濟的快速發展促進了體育場館的建設，使體育場館的功能變得更加多樣性，既可為競技體育提供高質量的比賽場所，又能為開展全民健身活動、豐富群眾生活提供健身娛樂服務和其它的多功能服務。

“智能建筑”的出現，對建筑照明提出新的要求。智能照明由電子計算機及其網絡進行控制與管理，形成照明發展的一個重要趨勢，其良好的使用效果與社 會、經濟效應，推動了照明技術迅速向前發展，因此，構筑一個高品質、適用、安全、靈活、節能、經濟的智能照明系統是體育館、城市路燈、高速公路、市政照明 工程、大型廣告燈牌等大型建筑和公共場所電氣照明設計的主要內容。
