本次發明專利的名稱是一種社區微網分布式控制系統，由濟南大陸機電股份有限公司申請，發明團隊包括李玉全、荊書典、呂峰、周長平、張亞寧。

概要：

本發明涉及一種微網控制技術，具體地說，是一種社區微電網分布式控制系統;包括依次相連的單元控制系統、園區管理系統、數據服務器系統和網絡服務系統;其中：?jiǎn)卧O(jiān)控系統：負責對現場設備進行實時監控;園區管理系統：負責整個園區微電網的協調控制與運行優化;數據服務系統：負責系統的數據存儲、管理與維護;網絡服務系統：負責與外網進行數據通信并保證系統的網絡安全;本發明能夠?qū)崿F(xiàn)：全面監控功能;區域運行控制功能;冗余功能;故障檢測與保護功能;功率平衡控制功能;還可實現智慧社區微電網管理控制和智能樓宇用電需求側控制。

技術特征：

1.一種社區微網分布式控制系統，其特征在于，包括依次相連的單元控制系統、園區管理系統、數據服務器系統和網絡服務系統;

其中：?jiǎn)卧O(jiān)控系統：負責對現場設備進行實時監控;

園區管理系統：負責整個園區微電網的協調控制與運行優化;

數據服務系統：負責系統的數據存儲、管理與維護;

網絡服務系統：負責與外網進行數據通信并保證系統的網絡安全;

其中所述的網絡服務系統包括外部網絡系統和無線通訊系統，所述的數據服務系統包括數據服務器、執行終端和交換機，所述的園區管理系統包括設備監控與管理設備、能源管理系統和視頻服務器，所述的單元監控系統包括監控模塊和視頻監控設備;

其中無線通訊系統與外部網絡系統分別與數據服務器通過單向數據連接橋相連接，其中數據服務器通過工業以太網與視頻服務器、能源管理系統相連接，其中視頻服務器通過工業以太網與監控設備相連接;其中數據服務系統中的執行終端與交換器通過工業以太網與設備監控與管理系統、能源管理系統、視頻服務器相連接;其中單元監控系統中的監控模塊將檢測到的數據上傳至工業以太網。

2.根據權利要求1所述的一種社區微網分布式控制系統，其特征在于，所述的監控模塊包括光伏監控模塊、風電監控模塊、CHP監控模塊、地源熱泵監控模塊、燃?xì)忮仩t模塊、儲能監控模塊，其中個監控模塊將采集到的數據通過工業以太網上傳至能源管理系統中并保存。

3.根據權利要求1所述的一種社區微網分布式控制系統，其特征在于，所述的視頻監控設備包括視頻與圖像采集設備、視屏分配器、硬盤錄像機、監視器、顯示墻，其中各個設備將采集到的視頻與圖像數據通過工業以太網上傳至視頻服務器中。

4.根據權利要求1所述的一種社區微網分布式控制系統，其特征在于，所述的外部網絡系統包括外部網絡服務器與網站管理計算機，其中外部網絡服務器與網絡信息計算機通過TPC/IP架構相連接;所述的無線通訊系統包括無線通訊服務器和智能終端，其中智能終端包括智能手機、筆記本電腦，其中無線通訊服務器通過GPRS/3G傳輸模式與智能手機相連接，通過WI-FI傳輸模式與筆記本電腦相連接。

5.根據權利要求1或4所述的一種社區微網分布式控制系統，其特征在于，所述的外部網絡服務器通過TPC/IP通信構架并通過單向數據橋接器與數據服務器相連接;所述的無線通訊服務器通過TPC/IP通信模式并通過單向數據橋接器與數據服務器相連接。

6.根據權利要求1所述的一種社區微網分布式控制系統，其特征在于，所述的能量管理系統為一種通過負荷與發電功率預測算法和運行優化調度算法對控制系統進行優化的系統。

7.根據權利要求6所述的一種社區微網分布式控制系統，其特征在于，所述的負荷預測包括基于模糊模型的短期負荷預測方法，其中模糊模型包括輸入數據和輸出數據，其中輸入數據包括天氣類型、日類型、氣溫、當前月份和最近時間段的歷史負荷數據，輸出數據包括一天中各小時的負荷。

8.根據權利要求6所述的一種社區微網分布式控制系統，其特征在于，所述的所述的發電功率預測包括基于模糊模型的RBF神經網絡預測算法，其中模型包括輸入數據和輸出數據，其中輸入數據包括每小時的太陽輻射量、環境溫度、云量、風速和當前月份以及最近一段時間的歷史發電功率數據，模型的輸出數據包括一天中各小時的光伏、風力系統發電功率。

9.根據權利要求6所述的一種社區微網分布式控制系統，其特征在于，所述的運行優化模型為以一天為調度周期，一小時為最小時間單位，基于電價數據、負荷預測數據和發電功率預測數據的優化模型。

10.根據權利要求1所述的一種社區微網分布式控制系統，其特征在于，所述的控制系統中各網關使用的通信協議為IEEE1888通信協議。

背景技術

目前無論國際還是國內都沒有成熟的微電網的智能控制系統產品，基本都是在原有大電網控制系統或過程控制系統，如通用的現場總線控制系統、DCS和PLC控制系統的的基礎上進行改進形成的示范系統，而適合微電網控制的智能控釋與優化算法基本上還處于研究階段。我方根據微電網實現智能控制的需求，在自主研發的DLCS3000e、實時數據庫、數字化電廠優化控制系統、能源管理平臺、遠程數據采集安全終端、企業信息管理系統、智能管控系統等產品的基礎上優勢整合出具有國內領先水平的社區微網分布式控制系統。智能微電網就是將可再生能源發電技術(光伏發電、風力發電、生物質能、潮汐能等)、智能能量管控系統和智能直流輸、配、儲電基礎設施以及智能直流負載形成的新型社區用戶需求側直流電網，它具有提高分布式能源效率、提高供電的安全性和可靠性、減少交流逆變的電能損耗、減小對環境的影響、實現區域內用戶用電自給等多種優點。

發明內容

本發明為了實現以上的技術效果，提供一種可以在社區進行分布式控制的微網控制器。

以下是具體技術方案：一種社區微網分布式控制系統，包括依次相連的單元控制系統、園區管理系統、數據服務器系統和網絡服務系統;其中：?jiǎn)卧O(jiān)控系統：負責對現場設備進行實時監控;園區管理系統：負責整個園區微電網的協調控制與運行優化;數據服務系統：負責系統的數據存儲、管理與維護;網絡服務系統：負責與外網進行數據通信并保證系統的網絡安全;其中所述的網絡服務系統包括外部網絡系統和無線通訊系統，所述的數據服務系統包括數據服務器、執行終端和交換機，所述的園區管理系統包括設備監控與管理設備、能源管理系統和視頻服務器，所述的單元監控系統包括監控模塊和視頻監控設備;其中無線通訊系統與外部網絡系統分別與數據服務器通過單向數據連接橋相連接，其中數據服務器通過工業以太網與視頻服務器、能源管理系統相連接，其中視頻服務器通過工業以太網與監控設備相連接;其中數據服務系統中的執行終端與交換器通過工業以太網與設備監控與管理系統、能源管理系統、視頻服務器相連接;其中單元監控系統中的監控模塊將檢測到的數據上傳至工業以太網。

進一步的，監控模塊包括光伏監控模塊、風電監控模塊、CHP監控模塊、地源熱泵監控模塊、燃?xì)忮仩t模塊、儲能監控模塊，其中個監控模塊將采集到的數據通過工業以太網上傳至能源管理系統中并保存。

進一步的，視頻監控設備包括視頻與圖像采集設備、視屏分配器、硬盤錄像機、監視器、顯示墻，其中各個設備將采集到的視頻與圖像數據通過工業以太網上傳至視頻服務器中。

進一步的，外部網絡系統包括外部網絡服務器與網站管理計算機，其中外部網絡服務器與網絡信息計算機通過TPC/IP架構相連接;所述的無線通訊系統包括無線通訊服務器和智能終端，其中智能終端包括智能手機、筆記本電腦，其中無線通訊服務器通過GPRS/3G傳輸模式與智能手機相連接，通過WI-FI傳輸模式與筆記本電腦相連接。

進一步的，外部網絡服務器通過TPC/IP通信構架并通過單向數據橋接器與數據服務器相連接;所述的無線通訊服務器通過TPC/IP通信模式并通過單向數據橋接器與數據服務器相連接。

進一步的，能量管理系統為一種通過負荷與發電功率預測算法和運行優化調度算法對控制系統進行優化的系統。

進一步的，負荷預測包括基于模糊模型的短期負荷預測方法，其中模糊模型包括輸入數據和輸出數據，其中輸入數據包括天氣類型、日類型、氣溫、當前月份和最近時間段的歷史負荷數據，輸出數據包括一天中各小時的負荷。

]進一步的，所述的發電功率預測包括基于模糊模型的RBF神經網絡預測算法，其中模型包括輸入數據和輸出數據，其中輸入數據包括每小時的太陽輻射量、環境溫度、云量、風速和當前月份以及最近一段時間的歷史發電功率數據，模型的輸出數據包括一天中各小時的光伏、風力系統發電功率。

進一步的，運行優化模型為以一天為調度周期，一小時為最小時間單位，基于電價數據、負荷預測數據和發電功率預測數據的優化模型。

進一步的，控制系統中各網關使用的通信協議為IEEE1888通信協議。

有益效果：本發明一種社區微網分布式控制系統能夠?qū)崿F(xiàn)：全面監控功能;區域運行控制功能;冗余功能;故障檢測與保護功能;功率平衡控制功能;還可實現智慧社區微電網管理控制和智能樓宇用電需求側控制。

附圖說明

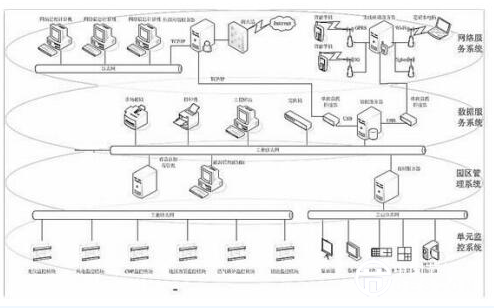

圖1為本發明的結構示意圖。

具體實施方式

下面結合說明書附圖對本發明進一步的描述。

根據圖1可知，一種社區微網分布式控制系統，包括依次相連的單元控制系統、園區管理系統、數據服務器系統和網絡服務系統;

其中：?jiǎn)卧O(jiān)控系統：負責對現場設備進行實時監控;

園區管理系統：負責整個園區微電網的協調控制與運行優化;數據服務系統：負責系統的數據存儲、管理與維護;

網絡服務系統：負責與外網進行數據通信并保證系統的網絡安全;

其中所述的網絡服務系統包括外部網絡系統和無線通訊系統，所述的數據服務系統包括數據服務器、執行終端和交換機，所述的園區管理系統包括設備監控與管理設備、能源管理系統和視頻服務器，所述的單元監控系統包括監控模塊和視頻監控設備;

其中無線通訊系統與外部網絡系統分別與數據服務器通過單向數據連接橋相連接，其中數據服務器通過工業以太網與視頻服務器、能源管理系統相連接，其中視頻服務器通過CN105591469A5工業以太網與監控設備相連接;其中數據服務系統中的執行終端與交換器通過工業以太網與設備監控與管理系統、能源管理系統、視頻服務器相連接;其中單元監控系統中的監控模塊將檢測到的數據上傳至工業以太網。

根據圖1，監控模塊包括光伏監控模塊、風電監控模塊、CHP監控模塊、地源熱泵監控模塊、燃?xì)忮仩t模塊、儲能監控模塊，其中個監控模塊將采集到的數據通過工業以太網上傳至能源管理系統中并保存。

根據圖1，視頻監控設備包括視頻與圖像采集設備、視屏分配器、硬盤錄像機、監視器、顯示墻，其中各個設備將采集到的視頻與圖像數據通過工業以太網上傳至視頻服務器中。

根據圖1，外部網絡系統包括外部網絡服務器與網站管理計算機，其中外部網絡服務器與網絡信息計算機通過TPC/IP架構相連接;所述的無線通訊系統包括無線通訊服務器和智能終端，其中智能終端包括智能手機、筆記本電腦，其中無線通訊服務器通過GPRS/3G傳輸模式與智能手機相連接，通過WI-FI傳輸模式與筆記本電腦相連接。

根據圖1，外部網絡服務器通過TPC/IP通信構架并通過單向數據橋接器與數據服務器相連接;所述的無線通訊服務器通過TPC/IP通信模式并通過單向數據橋接器與數據服務器相連接。

其中的能量管理系統為一種通過負荷與發電功率預測算法和運行優化調度算法對控制系統進行優化的系統，其中負荷預測包括基于模糊模型的短期負荷預測方法，對于負荷預測，考慮到居民的生活習慣通常較為固定，在相同的季節、相同的天氣條件和相同的日類型(工作日或節假日)下，同一用戶的負荷情況基本相同。

故結合歷史經驗，采用基于模糊模型的短期負荷預測方法。模型輸入包括天氣類型、日類型、氣溫、當前月份和最近一段時間的歷史負荷，模型輸出為一天中各小時負荷。而模糊規則的生成、影響因素的選取和隸屬度的確定均采用正交最小二乘法從歷史負荷數據中直接獲取，使模型的復雜程度大為降低。最后，將預測值與真實值進行對比分析，得到預測方法的平均相對誤差、誤差范圍、以及預測誤差的概率分布，以此對預測算法進行持續改進。對于發電功率預測，采用RBF神經網絡預測算法。

模型的輸入包括每小時的太陽輻射量、環境溫度、云量、風速、當前月份和最近一段時間的歷史發電功率數據，模型的輸出為一天中各小時的光伏、風力系統發電功率。對于不同的天氣類型，光伏與風電輸出功率相差較大。因此，按照天氣類型，將單一的神經網絡轉換為不同的子模型進行設計，既加快了模型的訓練速度，又提高了預測精度。運行優化模型則以一天為調度周期，一小時為最小時間單位，基于電價政策、負荷預測和發電功率預測，以經濟效益和環境效益最優為目標，建立優化模型。

以安排各小時的調度計劃，調整可控機組出力、儲能裝置充放電功率和公共電網交互功率。為保證系統運行的安全可靠性，模型考慮電功率平衡約束、熱功率平衡約束、電網功率交互約束、可控機組功率約束、儲能裝置充放電功率約束、充放電電流約束、荷電狀態約束和調度周期內充放電次數約束。同時，針對現場工況的實時變化與突發事件的發生，本項目采用滾動優化機制，根據實際情況不斷調整運行計劃，提高了運行優化算法的適應性。

控制系統中各網關使用的通信協議為IEEE1888通信協議。IEEE1888通信協議是基于多協議網關的全I(xiàn)P架構，兼容主流工業控制總線系統以及多種無線接入技術，具有開放的體系架構，基于廣域TCP/IP網絡進行信息傳輸，該協議統一了平臺與設備之間的通信協議和數據格式，智能微電網控制系統利用本協議實現了用戶終端的可視化界面，并可以實時獲取數據信息。

針對不同的應用情況，社區微網分布式控制系統細分出了社區/建筑內智能直流微電網控制系統，形成了系列產品，擴大應用領域;其關鍵技術主要包括：1自適應技術通過對感知、控制、用電智能終端的技術提升與有效管理，實現整個微網區域用電過程的節能優化運行，同時又可以為本地電網準確提供用能量供需水平，通過儲電、控制裝置，調節使用清潔能源的利用率和使用水平，逐步實現淘汰微網區域內的高污染的發電方式。比如，可以通過對環境、氣象大數據的分析預測和現場實時數據感知，智能用戶終端和儲能系統能夠提前預知智能微電網系統中發電部分的輸出波動，在不影響本“微”網區域內生產生活的情況下，自動調整工作狀態，實現整個“微”電網獨立穩定的運行。

2圖形化組態技術采用圖形化組態，利用狀態空間、模糊控制、神經元算法等，支持客戶自定義專用模塊，并且提供用戶在線組態功能：支持在線修改組態，可在設備運行情況下修改，并可及時生效而不影響其它設備。并設計了支持在線自診斷功能，可實時反饋組成智能微電網的各個控制點的狀態等。

3多智能體系的分布式協調控制技術在社區微電網架構中，存在多智能體系統，分布式協同控制技術是社區智能微網運行穩定的保障，通過對智能微電網運行中發電、輸電、配電、用電、儲電、調度、預約用能等環節進行協調、優化，實現整個微電網的智能化。從而實現區域內的可再生能源在區域內最大限度的利用，可有效減少線路損耗，實現削峰填谷，降低用能成本。
