作者：牛秀秀 田鐸 陳棋 (北京理工大學材料學院 )





能源問題一直是人類社會最根本的問題?？梢哉f，一部人類文明史就是一部人類利用和發展能源的歷史。從茹毛飲血到鉆木取火，從燃氣機的利用到原子能發電，伴隨著人類科學技術的不斷進步，人類能源利用的效率也在不斷提高。而與此同時，隨著人類文明的進步和規模的擴大，人類對于能源的需求也不斷增長。目前，全球能源消耗約為 16 TW(1 T＝1012)，而已探明的當前人類消費主力的石化能源，其儲量僅可以供人類使用30年。與之相比，太陽能卻相當豐富，它能為地球提供 2300 TW的能量。也就是說僅使用不到千分之一的太陽能資源就能點亮整個世界，但是太陽能的利用卻不容樂觀。2012年全球總能源消耗中，太陽能光伏提供的能量僅占 0.21%。如此巨大的反差為我們發展太陽能電池技術提供了極大的舞臺和機會。



崛起中的中國有著適合光伏技術生長的土壤。幾個簡單數據：2016年全球光伏新增裝機容量約為70 GW(1 G＝109)，其中的一半安裝在了中國的土地上。同年在全球十大組件生產廠商中，有 7 家是中國企業，而剩余的 3 家企業有兩家把生產基地放在了中國。簡單說來，中國有著光伏技術最大的市場和產業?？梢灶A見，光伏產業將會成為中國現代技術井噴的一個縮影。



光伏產業的發展需要技術的支撐。目前，光伏技術主要基于晶硅材料，其占據市場份額的90%以上。經過半個世紀的發展，晶硅技術已經日趨成熟，所以任何一點點效率的提升都需要付出巨大的努力和高昂的成本。而要從根本上實現光伏技術的突破，就需要從材料下手，而雜化鹵素鈣鈦礦材料就恰恰出現在了這個關鍵的時間節點。本文將簡單介紹基于雜化鹵素鈣鈦礦的光伏技術。





光伏發電的歷史起源要追溯到 1839年，19歲的法國貝克勒爾做物理實驗時，發現在導電液中的兩種金屬電極用光照射時，電流會加強，從而發現了“光生伏打效應”；隨后在 1930年，朗格首次提出用“光伏效應”制造“太陽能電池”，使太陽能變成電能；1932年，奧杜博特和斯托拉制成第一塊“硫化鎘”太陽能電池；1941年，奧爾在硅板上發現光伏效應；但是直到 20 世紀中葉，也就是直到 1946年才由 Russell Ohl申請了現代太陽能電池的制造專利，從此之后光伏器件才開始正式進入快速發展階段。到了 1954 年 5 月，美國貝爾實驗室恰賓、富勒和皮爾松開發出效率為 6%的單晶硅太陽能電池，這是世界上第一個有實用價值的太陽能電池。同年，威克爾首次發現了砷化鎵有光伏效應，并在玻璃上沉積硫化鎘薄膜，制成了太陽能電池。太陽光能轉化為電能的實用光伏發電技術由此誕生并發展起來。



2017 年太陽能電池(發電組件)的生產量為97.7 GW，其中出貨量為 93.8 GW，其安裝容量為 95.1 GW。根據組件類型的占有率分析，在93.8 GW的出貨量中，單結晶硅型的市場占有率為 49%，多晶體硅型為 46%，化合物型的鎘碲(CdTe)類型為3%，如圖1所示。



圖 1 2017 年世界光伏發電市場不同類別太陽能電池板出貨量



典型的晶體硅太陽能電池主要包括單晶硅或多晶硅太陽能電池，圖 2所示為其典型單晶硅背表面電池(PERC)結構示意圖。單晶硅電池由偽正方晶硅晶片制備而成，通過切克勞斯基(Czochralski)工藝生長的晶粒，通過浮選區技術，帶生長或其他新興技術進行基底的切割。傳統的多晶硅太陽能電池是由在石英坩堝中鑄造的鑄錠切割的方形硅襯底制成的。由于硅電池表面反射、載流子收集、復合和寄生電阻的基本設計限制導致最佳器件的理論效率約為 25%，但因為晶硅太陽能電池具有可大面積制備且產業化已經達到相當純熟的地位，所以未來短期內其在太陽能電池領域的地位是別的電池無法撼動的。

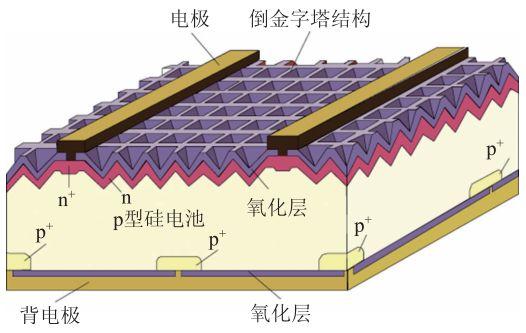

圖 2 典型單晶硅 PERC結構示意圖(來源 http://www.pveducation.org/pvcdrom/manufacturing/high-efficiency)



p 型多晶硅太陽能電池約占全球太陽能電池總產量的 70％，盡管多晶硅由于結構缺陷和雜質濃度高而導致載流子復合率高，但是與單晶硅相比，多晶硅具有更簡單的結晶過程從而具備很好的成本優勢。而對于工業型絲網印刷的 p型單晶太陽能電池，據報道效率高達 22.6％，迄今報道的最高認證效率為21.3％。



然而，對于 n型硅，其優良的材料質量主要是由于其對普通雜質(例如 Fe)的相對耐受性，導致與具有相似雜質濃度的 p型襯底相比，n型硅具有更高的載流子擴散長度，其中針對交錯的背接觸太陽能電池，已經報道的效率已高達 26.6％。高性能多晶硅(HPmc)完美的晶體結構與 n型摻雜的固有優點相結合(對常見雜質具有較高的耐受性)使得人類可以在多晶硅上制造高效太陽能電池。弗勞恩霍夫太陽能系統研究所(FhG—ISE)制備的 n型多晶硅太陽能電池(面積為 4 cm2)的轉換效率可達21.9％，這是目前世界的最高水平。





銅銦鎵硒太陽能電池(或 CIGS電池，有時可寫作CI(G)S或CIS電池)是一種典型的薄膜太陽能電池。它主要通過在玻璃或塑料背襯上沉積銅、銦、鎵和硒化物的薄層，以及前后的電極來收集電流。由于該材料具有高吸收系數，因此與其他半導體材料相比需要更薄的膜。與其他傳統光伏技術相比，CIGS的主要優點包括高能量、低功耗損失溫度系數、對遮蔽物的敏感度低、能量回收時間短等優點?；贑u(In, Ga)(S, Se)2(CIGS)的薄膜太陽能電池是最有希望的光伏(PV)技術之一，到目前為止實驗室制備的最佳電池效率是 Philip Jackson報道的 22.6％，與此同時，其他的研究機構和工業企業在剛性和柔性基材上也達到了 20％以上的效率。其中最具有代表性的是由 SolarFrontier制造的 1 cm2CIGS(CuIn1-xGaxSe2)電池，其效率已經可以達到 21.7％，并在日本國立先進工業科技研究所(AIST)得到驗證。





砷化鎵(GaAs)是光伏材料中最常用的 III—V半導體化合物之一。這可以歸因于其較高的電子遷移率，同時，它是直接帶隙半導體，生長機制可以很好的控制。國內外相關領域已經對其有了廣泛的研究，并使其迅速成為薄膜太陽能電池的參考系。主要用于單晶薄膜太陽能電池和多結太陽能電池。



1970 年，第一個 GaAs 異質結太陽能電池是在 20世紀 80年代初由蘇聯的 Zhores Alferov領導的團隊創建的，最好的 GaAs 太陽能電池的效率超過了傳統的晶體硅基太陽能電池的效率。在 20世紀 90 年代，GaAs 太陽能電池從硅片接管，成為最常用于衛星應用的光伏陣列的電池類型。



目前，由 Alta Device 制造的單結薄膜 GaAs模塊太陽能電池，其獨立確認的太陽能轉換效率為 23.5％，這是非集中日光下模塊電池的新紀錄。他們通過減少對電池的遮蔽，優化了光的耦合從而使得模塊太陽能電池具有無與倫比的性能。這些屬性的背后是 Alta太陽能材料的薄而靈活的性質，可以在電池和模塊間直接實現高轉換效率。





碲化鎘太陽能電池是除晶體硅太陽能電池的第二大光伏(PV)技術，目前占世界市場的 5％。CdTe薄膜太陽能電池制造周期短且成本低，為傳統的硅基技術提供了較低成本的替代方案。最常見的 CdTe 太陽能電池由簡單的 p—n 異質結結構組成，其包含 p型摻雜的 CdTe層，與窗口層的 n摻雜硫化鎘(CdS)層能級很好的匹配，該結構類似于 CIGS 電池中的異質結。與大多數薄膜太陽能技術一樣，載體收集通過漂移或場輔助來實現。



碲化鎘薄膜太陽能電池的最高轉化效率為21.5%，是由美國的 First solar公司制備的。碲化鎘薄膜太陽能電池己經走向規模生產，但是類似于砷化鎵薄膜太陽能電池，其中的鎘元素有毒，并且碲資源有限也使其在推廣使用上受到了很大的限制。





Cu2ZnSnS4(CZTS)材料具有直接帶隙能量(范圍從 1.0 eV到 1.5 eV)和高的吸收系數(>104 cm-1)，這使其成為光伏薄膜領域一種可行的選擇。與CIGS相比，基于 CZTSSe的材料由地球上含量豐富的元素組成，因此，它是低成本和高效率的地球豐富的薄膜太陽能電池非常有希望的候選者。



作為有希望的薄膜光伏材料，CZTSSe 由于其合理的性能和合金成分，有可能替代市售的CIGS。CZTSSe太陽能電池的許多合成路線已達到接近或高于 10％的光電轉換效率，F(xiàn)angyangLiu 等人通過改善 p—n 結處不理想的異帶偏移，有效地提高了 CZTS 太陽能電池的開路電壓，使其高達 762 mV。他們主要通過采用 Zn0.35Cd0.65S作為新型緩沖材料，獲得了光電轉換效率為9.2％的純硫化物CZTS太陽能電池。





有機光伏(OPV)太陽能電池旨在提供豐富的低能耗光伏(PV)解決方案。這種技術還具有比第一代和第二代太陽能技術更低的成本提供電力的理論潛力。由于可以使用各種吸收器來制造有色或透明的 OPV設備，因此該技術對建筑一體化光伏市場特別有吸引力。有機光伏技術的效率已經接近 11％，但效率的限制以及長期可靠性仍然是其發展的重大障礙。



與大多數無機太陽能電池不同，OPV電池使用分子或聚合物作為吸收劑，從而產生局部激子。該吸收劑與電子受體(例如富勒烯)一起使用，其具有促進電子轉移的分子軌道能態。在吸收光子時，所得到的激子遷移到吸收材料和電子受體材料之間的界面。在界面處，分子軌道的能量失配提供了足夠的驅動力來分裂激子并產生自由的載流子(電子和空穴)。



目前已經證明有機光伏(OPV)模塊的光電轉換效率已達到 9.5％(25 cm2)和 8.7％(802 cm2)。模塊設計和涂層技術都有了持續研究并用于模塊開發。為了實現高效模塊，Shigehiko Mori等人將光活性面積與指定照明面積的比例提高到 94％，而無需任何劃線工藝，并放置絕緣層，以減少漏電流。彎液面涂覆法用于制備緩沖層和光活性層。這種技術確保厚度變化小于 3％的均勻和納米級厚度層的制造。此外，發現 OPV在室內照明下的光電轉換效率高于常規 Si 型太陽能電池的 PCE。這表明 OPV有望成為室內可應用的電源。因此，Shigehiko Mori 等人還開發了幾種電子集成光伏(EIPV)的原型，如電子貨架標簽和嵌入我們的OPV模塊的無線傳感器，可以由室內燈操作。





染料敏化太陽能電池(DSSC)于1991年由瑞士科學理工學院(EPFL)的 Michael Gräetzel 教授和Brian O'Regan 博士發明，通常被稱為 Gräetzel 電池。DSSC 是一種開創性的技術，可用于在室內和室外廣泛的光線條件下生產電力，使用戶能夠將人造和自然光轉換為能量，為各種電子設備提供動力。



染料是 DSSC 的光活性材料，一旦被光敏化，就能產生電能，染料捕獲入射光(陽光和環境人造光)的光子，并利用其能量激發電子，與光合作用中葉綠素作用一致，染料將這種激發的電子注入到二氧化鈦(一種常見的白色顏料)中。電子被納米晶體二氧化鈦(二氧化鈦的納米級結晶形式)導出。然后，電池中的化學電解質封閉電路，使電子返回到染料中，這些電子的運動產生能夠收集到的可充電電池、超級電容器或其他電氣裝置中的能量。



目前，科學家們已經合成了一系列含有不同供體和對隔離物的吡啶并[3，4-b]吡嗪類有機敏化劑(PP-I 和 APP-I-IV)，用于染料敏化太陽能電池(DSSCs)，并可以通過密度泛函理論(DFT)分析染料的吸收光譜性質。Michael Gra?etzel等人通過引入辛氧基二苯胺基作為電子給體有效地改善了基于 APP-IV 的染料敏化電池的 Jsc和 Voc，使得電池的效率達到目前最高的7.12%。





量子點是一類特殊的半導體，它們是由 II—VI、III—V或 IV—VI材料的周期性基團組成的納米晶體，可以限制電子(量子限制)。當量子點的尺寸接近材料的激子玻爾半徑的大小時，量子限制效應變得突出，電子能級不再被視為連續帶，它們必須被視為離散能級。因此，量子點可以被認為是具有能隙和能級間隔的人造分子，其尺寸取決于其半徑。能量帶隙隨量子點尺寸的減小而增加。隨著量子點尺寸的增加，其吸收峰由于其帶隙的收縮而發生紅移。量子點的可調節帶隙的優異性能使構建能夠吸收更多太陽光譜的納米結構太陽能電池成為可能。量子點具有大的固有偶極矩，這可能導致快速的電荷分離。



量子點為光伏提供了一個有吸引力的選擇。由膠體量子點(CQD)制成的多結太陽能電池已經能夠在實驗室中實現約 7％的轉換效率。盡管與硅太陽能電池相比，這樣的數字似乎并不太令人印象深刻，但據計算得到的理論轉換效率可以達到 65％。實現這個理論值是可能的，因為當單個光子被量子點吸收時，它產生多于一個的結合的電子—空穴對或激子，從而可以使得單結硅電池的正常轉換效率倍增。目前，麻省理工大學(MIT)的研究人員已經提出了量子點太陽能電池的生產線，并且能夠生產 9%的電池。他們團隊可以使用廉價的生產方法來生產，將會有效地降低生產成本。





鈣鈦礦是自然界常見的一類晶體結構，于 19世紀中葉在鈦酸鋇礦石中被發現，其通用化學式為 ABX3。目前世界上已發現的具有鈣鈦礦晶體結構的材料有上百種，材料性能差異巨大，其中絕緣性、逆鐵電性、壓電性、熱電性、半導性、導電性、超導性等，在實際生產生活中被大量利用。有機無機雜化鈣鈦礦材料是一個龐大的家族，A位通常是有機陽離子，嵌入 BX3的無機骨架 ，構成長程有序的晶體 。 甲胺碘化鉛(CH3NH3PbI3)是其中的典型代表，具有優異的光電學特性，包括：(1)低缺陷態濃度；(2)高吸收系數；(3)高熒光量子效率；(4)高載流子遷移率，所以是非常理想光伏材料。更為特殊的是，鈣鈦礦的各種光電學特性與其化學組分密切相關，通過對組分的調整能夠精確控制其光電學性能。溶液法制備的半導體鈣鈦礦在可打印電子應用中很受關注。



有機無機鈣鈦礦材料最早被用作染料，在染料敏化太陽能電池中(DSSC)率先使用。DSSC電池結構包含三種組分，介孔型 n型 TiO2作為光電極吸附一種吸光染料，這個復合結構再和氧化還原電解液填充在一起連接到對電極。光照時，光子被染料吸收并激發產生電子空穴對，電子空穴分別被 TiO2和電解液萃取流入電極，形成回路輸出電能。傳統 DSSC 采用 10 μm 厚的薄膜來吸收所有陽光。在 2006 年到 2008 年間，T. Miyasaka和其同事為了尋求替代傳統染料的吸光材料，首次采用了有機無機雜化鈣鈦礦材料。他們采用了CH3NH3PbI3和 CH3NH3PbBr3為吸收體，與碘/碘三氧化還原劑或聚吡咯炭黑復合固態空穴導體搭配，實現了效率為 0.4%到 2%的光伏器件。2009年，鈣鈦礦敏化太陽能電池的工作首次發表在同行評審期刊美國化學會志上，其中CH3NH3PbI3，如圖 3所示，為其晶體結構搭配碘/碘三氧化還原劑的鈣鈦礦敏化電池達到了3.5%的效率。

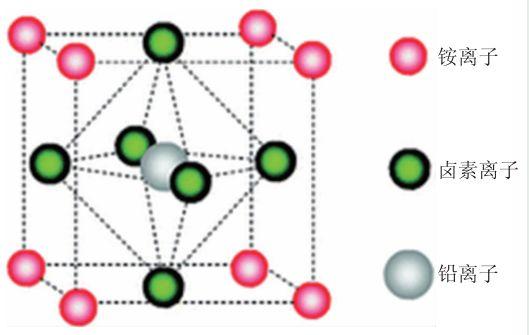

圖3 CH3NH3PbI3的晶體結構



此后的幾年中，韓國的 N. G. Park 率領其課題組，通過優化二氧化鈦表面和鈣鈦礦加工工藝來提升電池性能，電池效率達到了 6.5%。然而，基于電解液的鈣鈦礦敏化電池的問題是，電解液會溶解和腐蝕鈣鈦礦材料，這使得當時的電池壽命僅能維持在幾分鐘。解決辦法是采用固態空穴傳輸材料來替代傳統的液體電解質。在這個方面，兩個團隊的合作分別同時取得了突破性的成果(Herny Snaith，T. N. Murakami和 T. Miyasaka的合作，以及 N. G. Park和 M. Gra?etzel的合作)。全固態鈣鈦礦電池采用了 spiro-OmetaD 作為空穴傳輸體，分別采用了混合鹵化物 CH3NH3PbI3-xClx鈣鈦礦和 CH3NH3PbI3鈣鈦礦，獲得了 8%到 10%的效率。比起染料，鈣鈦礦材料在光電極上的吸附量更大，所以耗盡陽光所需要的薄膜更薄，僅為 500 nm。這個特性滿足了固體電解質厚度小于2 μm的要求，解決了傳統器件中充分吸收光線和產生光電流導出的矛盾。



鈣鈦礦太陽能電池發展史上另一個重大突破來自于 Henry Snaith 課題組的發現。當他們在測定鈣鈦礦敏化電池的電荷傳輸特性時，發現鈣鈦礦敏化電池的電荷傳輸速率遠遠高于傳統的DSSC。據此他們猜測電池中的光生電子絕大部分長程輸運發生在鈣鈦礦相內，而非 TiO2中。為了進一步驗證這一想法，他們制作了用絕緣的介孔 Al2O3材料(其微觀形態類似 TiO2)代替了 TiO2材料的電池，希望由此來驗證鈣鈦礦相中是否存在電子傳輸，以及 TiO2是否必要。結果令人驚喜，采用 Al2O3的電池表現出更快的電荷傳輸性能，在光電流不變的情況下，開路電壓得到顯著的提升，電池的效率一下子就上升到了 10.9%。同時，這一發現也指出了鈣鈦礦太陽能電池可以不依賴傳統 DSSC的電池結構，平面異質結構的鈣鈦礦太陽能電池也呼之欲出。



進一步的研究發現，鈣鈦礦材料有著良好的雙極平衡的電荷輸運特性。在傳統上的 DSSC中鈣鈦礦顯示出良好的 p型半導體的特性，但也在Al2O3替代的電池中也表現出了 n 型半導體的特性。Etgar等人也證實了以金作陰極簡單組分的二元 TiO2—CH3NH3PbI3電池在模擬全光照條件下也能達到 5%的效率。Lee等人首次實現了采用 P—I—N結構的鈣鈦礦太陽能電池，其光電轉換效率也能達到 2%。更進一步的研究顯示，通過調整固態鈣鈦礦薄膜吸光層厚度到 300 nm時，在保證器件吸光的同時，能夠實現有效的電子和空穴的輸運和收集。Snaith 課題組通過氣相沉積制作的平面異質結鈣鈦礦電池擁有超過 15%的超高效率。這最終證明了鈣鈦礦有良好的雙極輸運效應，可以承擔光伏運作、光線吸收、電荷產生和電子空穴輸運的首要角色?？刂坪免}鈦礦吸收體與 p型和 n型材料的接觸特性，可以最大化 PIN異質結鈣鈦礦太陽能電池的性能。



與其他技術比較，鈣鈦礦電池最突出的優點是開路電壓損耗非常小，也就是吸收材料禁帶寬度和電池工作條件下開路電壓之差很小，這是未來發展出高效率電池的一個非常重要的先決條件。太陽能電池吸收陽光并把它轉化為電能。陽光有很大的光譜，陽光照射到電池上，光子能量小于禁帶能量的光子不會被吸收，在禁帶以上光子被吸收后能夠把電子從價帶激發到導帶。較高能量的電子能夠弛豫回到導帶邊緣，多余的能量以熱量釋放。太陽能電池的開路電壓，和器件從被吸收的光子中得到的最大能量正相關。被吸收的最小能量的光子的電勢與開路電壓之差可以衡量電池基本能量損失的大小。被吸收的帶有最少能量的光子能由吸光材料的禁帶寬度確定，典型的甲胺碘化鉛鈣鈦礦禁帶寬度大約為 1.55 eV(800 nm)，能級示意圖如圖 4 所示，這種電池的開路電壓為 1.1 V，故其能量損失為 450 meV。目前鈣鈦礦光伏技術的開壓損失僅次于 GaAs，與單晶硅電池相當。

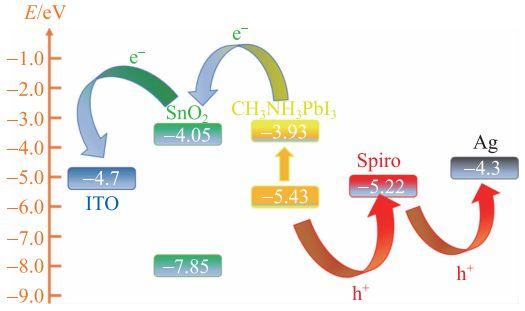

圖4 甲胺碘化鉛鈣鈦礦結構相關能級圖





圍繞鈣鈦礦太陽能電池的產業化，有三個重要的問題需要解決，包括高效率、穩定性和大面積。評判一個能源技術，最關鍵的因素是度電成本，就是產品在它的全生命周期內，每產生一度電需要消耗的成本。這是一個“熱力學”上的硬指標，是能源技術演進發展的原動力。首先，效率是決定光伏技術成本的最關鍵因素，效率越·高，度電成本和功率成本就越低，技術也就越有競爭力。其次，器件壽命和穩定性是另一個重要的技術指標。目前晶硅的使用承諾壽命是 20 年，如果鈣鈦礦光伏達不到這個標準，一方面會使得度電成本相應提高，另一方面會極大地影響市場接受度。第三，大面積制備工藝是影響成品率和成本的重要因素。如果大面積制備技術不過關，產品的成本會急劇增加，進而嚴重影響度電成本。開發一個優異的大面積制備工藝是產業化突破的關鍵，是一個企業或者行業的核心。除此以外，將鹵素鈣鈦礦材料與其他光伏材料聯用，構筑疊層器件，也是實現鈣鈦礦光伏技術產業化的另一條路徑。這幾個方向是目前鈣鈦礦太陽能電池研究領域的主要熱點，下文我們將簡單介紹。



高效率太陽能電池器件制備是近兩年學術界研究的最大熱點?？蒲泄ぷ髡邆儚牟煌慕嵌葘︹}鈦礦太陽能電池進行優化，使得電池的效率在短時間內突飛猛進，如圖 5所示為美國國家可再生能源實驗室已經更新的最新太陽能電池效率圖。主要和核心進展包括：(1)薄膜生長工藝的優化；(2)通過異質離子的摻雜優化材料本征特性；(3)引入界面工程優化器件界面；(4)選取不同的載流子傳輸材料構筑器件。例如，Gräetzel等人通過研究聚甲基丙烯酸甲酯(PMMA)與鈣鈦礦材料的相互作用，并發現使用旋涂法制備鈣鈦礦薄膜時，用移液槍將 PMMA溶液打在鈣鈦礦薄膜上，能夠控制形核和晶粒的生長，從而增大了鈣鈦礦薄膜的晶粒尺寸，減少了晶界的存在，使得電池效率高達 21%。鈣鈦礦薄膜上的晶界能夠成為載流子的復合中心，因而晶界數量的減少能夠提升電池的性能。此外，鈣鈦礦薄膜中的缺陷同樣能夠造成載流子的復合，鈍化鈣鈦礦薄膜中的缺陷也是提升電池性能的方法之一。Seok等人通過在鈣鈦礦前驅體溶液中加入離子 I3-，成功地降低了鈣鈦礦薄膜中深能級的缺陷濃度，使得電池的效率達到了 22.1%。除了采用直接修飾鈣鈦礦薄膜的方法提升電池性能之外，通過界面工程改善吸光層與傳輸層之間的接觸同樣能夠達到提升電池效率的目的。Sargent等人使用氯包覆的二氧化鈦納米晶體制備電子傳輸層，存在于電子傳輸層與吸光層界面上的氯原子能夠起到鈍化界面缺陷的作用，從而減弱載流子在二氧化鈦和鈣鈦礦薄膜界面上的復合效應，將電池效率提升到 20.1%。Nazeeruddin 等人則通過研發新的空穴傳輸材料(FDT)替代 Spiro-OmetaD，提升了空穴在鈣鈦礦層與空穴傳輸層界面上的傳輸速度，制備出了效率高達20.2%的鈣鈦礦太陽能電池。

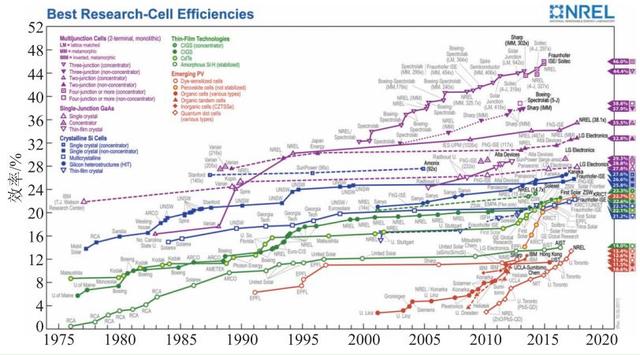

圖5 美國國家可再生能源實驗室最新太陽能電池效率圖(來源：https://www.nrel.gov/pv/assets/images/efficiency-chart.png)



伴隨效率的大幅度提升，鈣鈦礦太陽能電池的穩定性問題同樣獲得改善。載流子傳輸材料的不穩定性是造成鈣鈦礦太陽能電池穩定性差的因素之一，因此研發新的材料作為載流子傳輸層是提高器件穩定性的方法之一。游經碧等人通過使用氧化鎳和氧化鋅分別作為空穴傳輸材料和電子傳輸材料，相比于二氧化鈦制備的電子傳輸層，氧化鋅制備的電子傳輸層能夠更好地阻擋水汽，而且使用氧化鎳制備的空穴傳輸層克服了PEDOT：PSS 這種空穴材料的吸水性和酸性性質，基于以上兩點，使得器件在溫度為 25 ℃，濕度為 30%—50%的環境中放置 60天后，其效率依然保持了最初效率的 90%。通過界面工程同樣能改善鈣鈦礦太陽能電池的穩定性。Sargent等人通過使用氯原子包覆的二氧化鈦納米晶體制備電子傳輸層提升電池效率的同時，電池的穩定性同樣得到了極大改善。將未修飾的二氧化鈦作為電子傳輸層制備的鈣鈦礦太陽能電池在黑暗環境中放置 60天后，器件效率下降到最初效率的 38%，而使用氯原子包覆的二氧化鈦作為電子傳輸層制備的器件，于相同條件下放置 60天后，其效率依然保持了最初效率的 95%。雖然科研工作者提出了多種在不降低器件效率基礎上提高鈣鈦礦太陽能電池穩定性的方案，同時取得了極大的進展，但電池的穩定性依然無法滿足商業化的需求。Grancini等人將 AVAI(HOOC(CH2)4NH3I)分子引入鈣鈦礦前驅體溶液中制備出了多維度(2D/3D)結構的鈣鈦礦吸光層，二維結構部分有效地隔絕了水汽，使得器件穩定性長達一年之久，這一研究發現為短期內實現高效率和高穩定性鈣鈦礦太陽能電池的廣泛應用提供了一條可行的發展路線。Snaith 等人則將丁基銨陽離子引入鈣鈦礦的前驅體溶液中，同樣制備出了 2D/3D結構的鈣鈦礦薄膜，其中二維結構的鈣鈦礦散布于三維結構鈣鈦礦的晶胞之間。丁基銨陽離子不僅大幅度提高了鈣鈦礦薄膜的整體結晶性，降低了晶體缺陷的數量，而且抑制了鈣鈦礦薄膜通過晶界的降解過程，從而實現了未封裝的器件在空氣環境中工作 1000 h依然保持了最初效率的 80%以及封裝的器件在相同環境下工作長達4000 h的高穩定性能。



在實現了鈣鈦礦太陽能電池高效率以及電池穩定性能不斷提升的基礎上，實現鈣鈦礦太陽能電池的大面積制備也取得了矚目的成就。Priyadarshi 等人采用絲網印刷工藝制備出了有效工作面積達到 31 cm2和 70 cm2的鈣鈦礦太陽能電池，效率分別達到了 10.46%和 10.76%，而且在正常環境中放置 2000 h 后其效率僅僅降低了不到 5%。Liao等人通過調控氯離子在前驅體溶液中的引入量，采用熱基底旋涂法制備出了面積超過 1 cm2，效率達到 15.4%的鈣鈦礦太陽能電池，與此同時，Liao等人采用熱基底浸涂法制備出了面積達25 cm2，效率為 12.0%的鈣鈦礦太陽能電池，而且通過引入氯離子鈍化了碘離子與金屬電極之間的反應，從而使得大面積的器件具有較好的穩定性。在制備大面積鈣鈦礦太陽能電池的過程中，高質量的鈣鈦礦薄膜是實現大面積器件優良性能的基礎。針對大面積制備時，鈣鈦礦薄膜無法完全覆蓋基底的問題，Lee 等人通過在載流子傳輸層與鈣鈦礦層之間引入兩性分子共軛聚電解質作為界面間的增容劑制備出了高質量、全覆蓋的面積達到 18.4 cm2的鈣鈦礦薄膜，最高電池效率高達 17%。Li等人則從鈣鈦礦薄膜的制備工藝角度出發，采用真空閃蒸輔助成膜法，獲得了大面積平整、光滑、結晶性好的鈣鈦礦薄膜，制備出的面積為 1 cm2的鈣鈦礦太陽能電池最高效率達到了20.5%，認證效率為 19.6%。目前有研究表明，制備大面積鈣鈦礦太陽能電池所面臨的一項重大挑戰是當電池的面積從 0.1 cm2擴大到 25 cm2時，電池效率將會從 20%下降到 10%。為此，Chen等人通過在甲胺鹵化物或鉛鹵化物中通入甲胺氣體配制出無溶劑的鈣鈦礦前驅體溶液，通過壓制成膜的方法制備出面積達 36 cm2，認證效率為 12.1%的電池器件。



如前所述，除了制備出高性能的大面積鈣鈦礦太陽能電池，將鈣鈦礦太陽能電池應用于疊層太陽能電池也是其進入市場，實現產業化的可行道路之一。已有研究表明，將單晶硅與一種寬帶隙的吸光材料相結合制備多結太陽能電池器件，有望突破單晶硅太陽能電池的效率極限，使器件效率高達 30%。金屬鹵化物鈣鈦礦吸收材料因為其較寬且可調節的帶隙，使其在疊層太陽能電池中得到充分地研究。Jaysankar等人將鈣鈦礦太陽能電池與晶硅電池相結合，制備出采光面積達到 4 cm2的四端疊層太陽能電池，通過探究透明電極厚度對器件性能的影響以及優化器件結構，實現了效率為 20.2%的大面積疊層太陽能電池。目前，太陽光的寄生吸收以及較差的環境穩定性成為制約鈣鈦礦—晶硅疊層太陽能電池(圖 6)發展的因素。Bush 等人通過低溫原子沉積或者脈沖化學氣相沉積制備了氧化錫和氧化鋅雙電子傳輸層，該結構減弱了光的寄生吸收，具有高效的電子抽取能力，同時保護了鈣鈦礦吸光層在沉積透明電極 ITO 時不受到破壞。在此種結構的基礎上，將性能優異的混合陽離子鈣鈦礦太陽能電池與晶硅太陽能電池結合制備出面積為1 cm2的雙端疊層電池效率達到了 23.6%，而且雙電子傳輸層使器件具有優良的熱穩定性和環境穩定性。在解決鈣鈦礦—晶硅疊層太陽能電池熱穩定性和環境穩定性較差的問題方面，McMeekin 等人采用了禁帶寬度為1.74 eV具有高結晶性和光穩定性的[HC(NH2)2]0.83Cs0.17Pb(I0.6Br0.4)3作為鈣鈦礦太陽能電池的吸光層，與效率為 19%的硅基太陽能電池相結合，制備出了效率高于 25%的四端疊層太陽能電池。除了將鈣鈦礦太陽能電池與晶硅太陽能電池相結合制備疊層太陽能電池，由于鈣鈦礦材料的帶隙可調性，所以能夠制備出鈣鈦礦—鈣鈦礦型的疊層太陽能電池。Eperon等人通過優化帶隙將禁帶寬度 1.2 eV的鈣鈦礦太陽能電池與寬帶隙的鈣鈦礦太陽能電池相結合，制備出了效率分別為14.8%和17.0%的雙端、四端鈣鈦礦—鈣鈦礦疊層太陽能電池，同時具有較好的熱穩定性和環境穩定性。

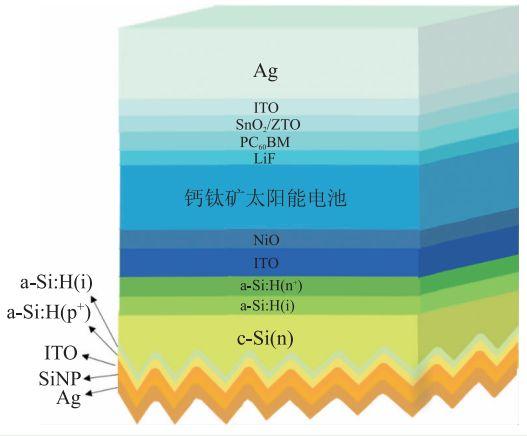

圖6 鈣鈦礦太陽能電池應用于疊層太陽能電池





鈣鈦礦太陽能電池因其高光電轉化效率以及低廉的制備成本，目前成為最具發展?jié)摿Φ墓夥骷?，有望改變現有光伏市場的格局。隨著研究的不斷深入，在保證高效率的基礎上，鈣鈦礦太陽能電池的穩定性正在不斷提升，很有希望通過工業雙 85 測試，實現 20 年的使用壽命。對于一個新的光伏領域來說，決定它能否實現產業化的主要因素是其光電轉換效率和長期穩定性，隨著時間的推移，光電轉換效率的下降使得投資回報率大打折扣，這也是限制鈣鈦礦太陽能電池進入市場的最大因素。目前，作為市場參考的晶體硅太陽能電池，平均每年效率衰減率約為0.5%，在運行條件下通常能保證25年的使用壽命，這就意味著鈣鈦礦太陽能電池要想在光伏市場具備足夠的競爭力，它必須達到與硅太陽能電池穩定性相似的水平(即每年 0.25%到 0.5%的損失)。而目前鈣鈦礦太陽能電池的光電轉換效率已經能夠達到20%及以上，因此當前迫在眉睫的是需要建立更加健全的測試程序來正確評估它的穩定性。在光照、高溫和一定濕度下對最大效率的跟蹤是必要的，為了使實驗環境與實際工作環境相關聯，增加室外現場測試是非常必要的。



在未來的幾年時間里，實現高效率且高穩定性的鈣鈦礦太陽能電池的大面積制備或與硅基太陽能電池相結合突破理論效率極限，從而使其有極大可能進入市場，解決能源問題，造福人類。



本文選自《物理》2018年第3期
