短路分析確實有點繁復，是否有簡單而實用的分析方法呢?答案是肯定的。

在說明短路分析方法之前，必須先明確幾個概念：

第一個概念：無限大容量配電系統

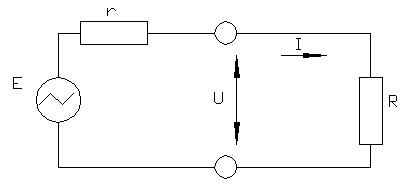

我們看下圖：

我們來求路端電壓U：

若R大于r在50倍以上，也即r/R=0.02，代入上式，得到：

這里的r是電源的內阻，R是負載側電阻。

設電源E是某配電網的電動勢，r是配電網的線路電阻，R是短路線路的電阻，I是系統短路電流。在這種情況下，仍然有R大于r在50倍以上，則我們說辭配電網為無限大容量配電網。

無限大容量配電網的特點是：短路前后電壓基本不變。

第二個概念：變壓器的阻抗電壓

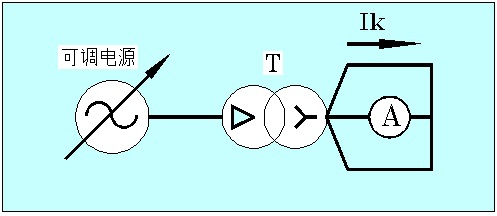

看下圖：

我們把變壓器一次側的可調電源從零開始往上調，一直調到變壓器次級的電流等于短路電流，記下此時的電壓U。又變壓器一次側的額定電壓為Un，則有：

則稱Uk為阻抗電壓，并且一般用百分位數來表達。

利用阻抗電壓，可以計算出變壓器的短路電流。

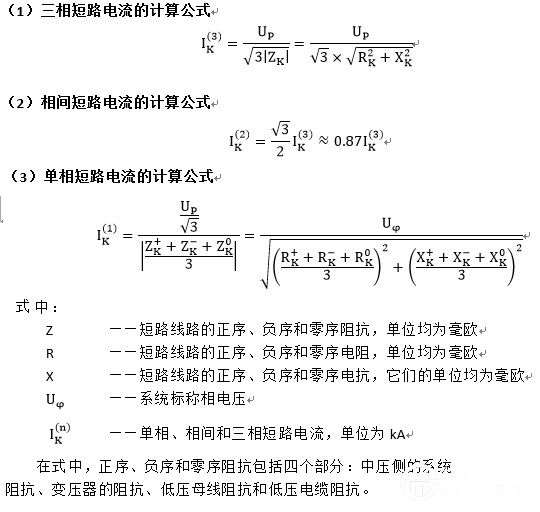

一.傳統的計算短路電流的方法

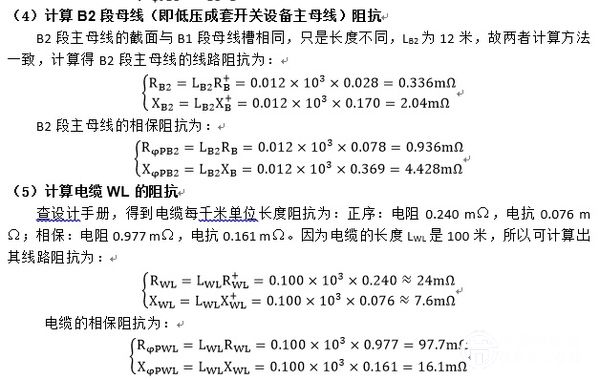

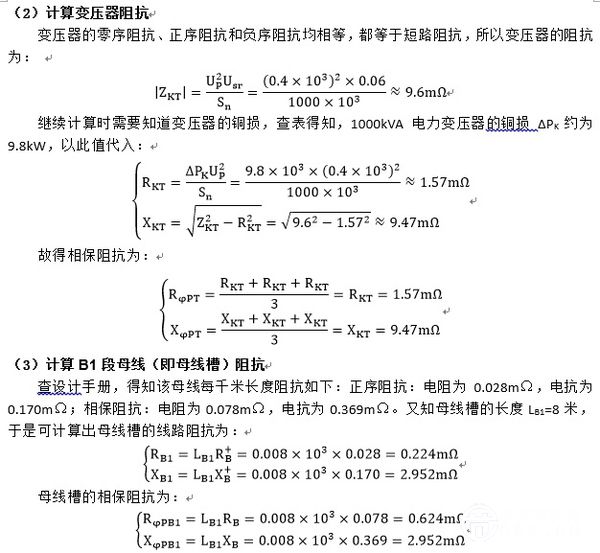

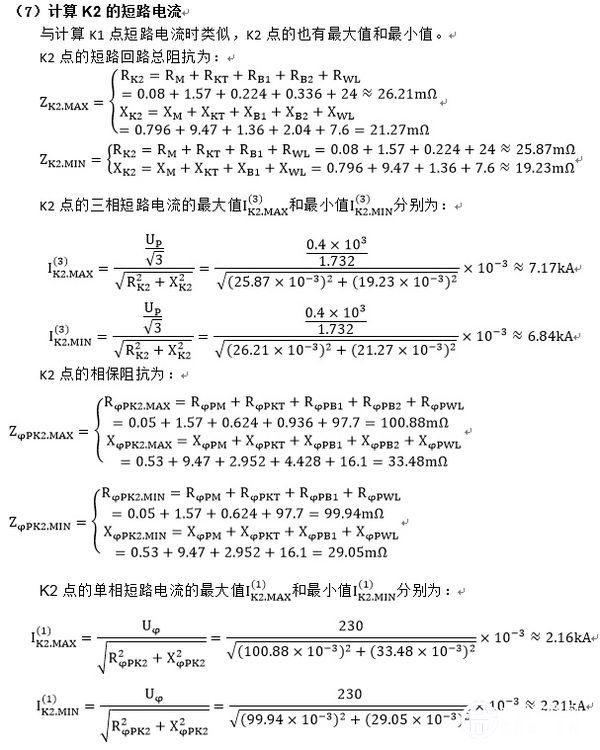

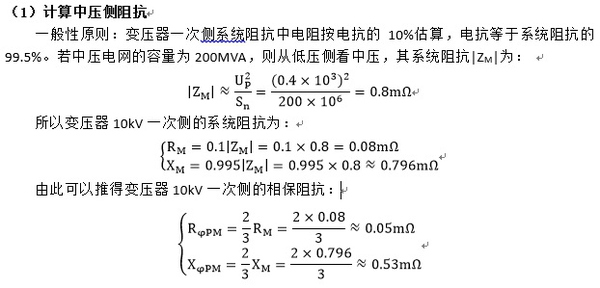

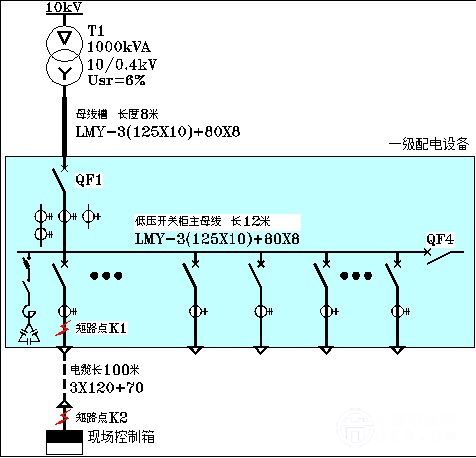

我們來看一個實例：

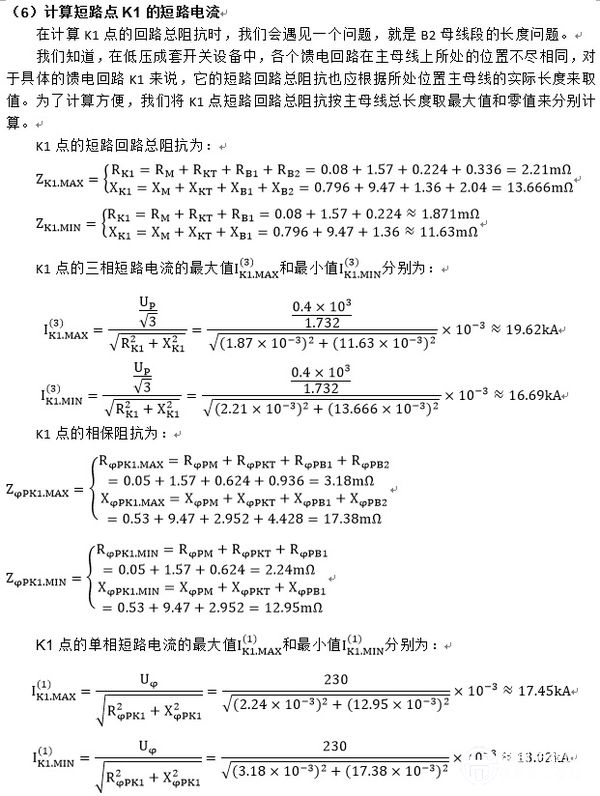

說實在話，這么一大篇東西，讓我輸入知乎都困難，所以我直接用WORD考屏圖片來發布了。輸入都困難，更不要說去計算了。

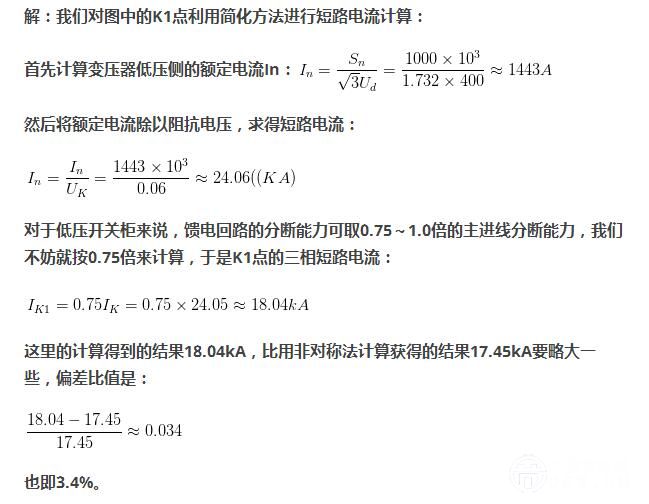

那么簡化方法是什么?如下：為什么會有偏差呢，其原因就是方法二忽略了母線槽阻抗，將變壓器的短路電流直接加載到低壓成套開關設備中，所以方法二得到的短路電流比方法一略大，但方法二要比方法一簡便得多。
