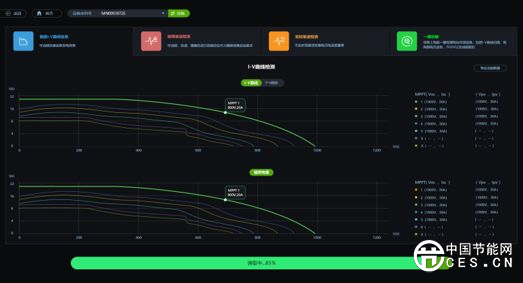

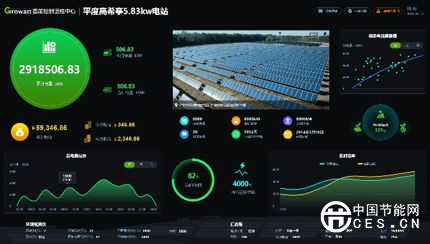

▲古瑞瓦特監控系統
1
正常的PV電壓圖形

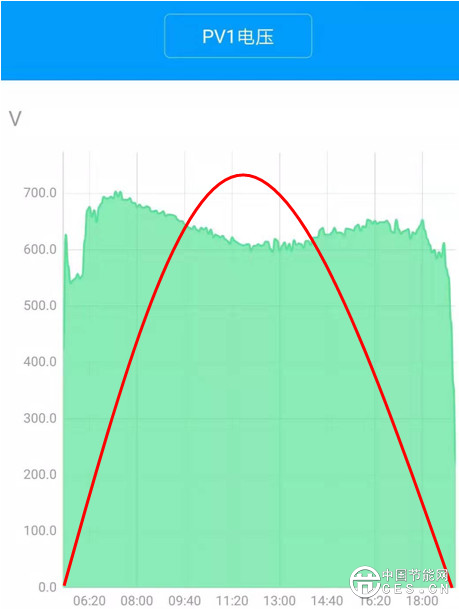

上圖是一個33kW電站，組件是280W，工作電壓31.2V，開路電壓37.5V,每組21塊串聯，在天氣條件很好的狀態下，一天的PV電壓曲線圖，紅線是模擬的PV功率曲線，從圖形上看，PV曲線可分為3個階段：
1、開機階段，逆變器沒有開機時，功率為零，組件處于開路狀態；逆變器開機啟動后，電壓迅速下降，進入工作電壓狀態。穩定一段時間后，隨著光照強度增加，PV電壓迅速提高，當功率到達系統額定功率約5%時，PV電壓達到最高值。
2、運行階段，當功率到達10%后，即使光照強度增加和系統功率提升，PV電壓也不再增加，反而隨著系統功率增加而降低，在中午功率最高時，之后隨著功率的下降，PV電壓又慢慢提升。
3、結束階段，下午17點之后，光照下降，系統功率也下降，PV電壓這時候會有一點波動，但總體呈下降趨勢，到系統功率接近為零時，PV電壓從500多伏一下降到零。
從上面的數據還可以得出一些結論：PV工作電壓受光照強度影響較小，只是早上開機和下午關機時變化較大，如果光照條件好，早上剛開機不久，系統功率到達額定功率5%左右，組件的工作電壓就能達到額定的工作電壓。在運行階段，溫度對PV工作電壓影響較大，溫度越高，PV工作電壓越低，中午環境溫度高，組件接收的光照也高，輸出功率大，因此組件內部溫度高，PV工作電壓就比較低。

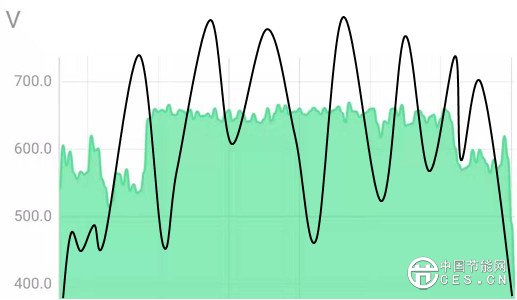

上圖這是個電站，在一個比較差的天氣，一天的電壓曲線圖，由圖可以看到，天氣差的時候，在開機階段和結束階段，電壓變化幅度較大，在運行階段，電壓幅度變化較小，這說明如果組件溫度變化不大，組件的工作電壓變化也不會大。
2
PV電壓上升故障分析

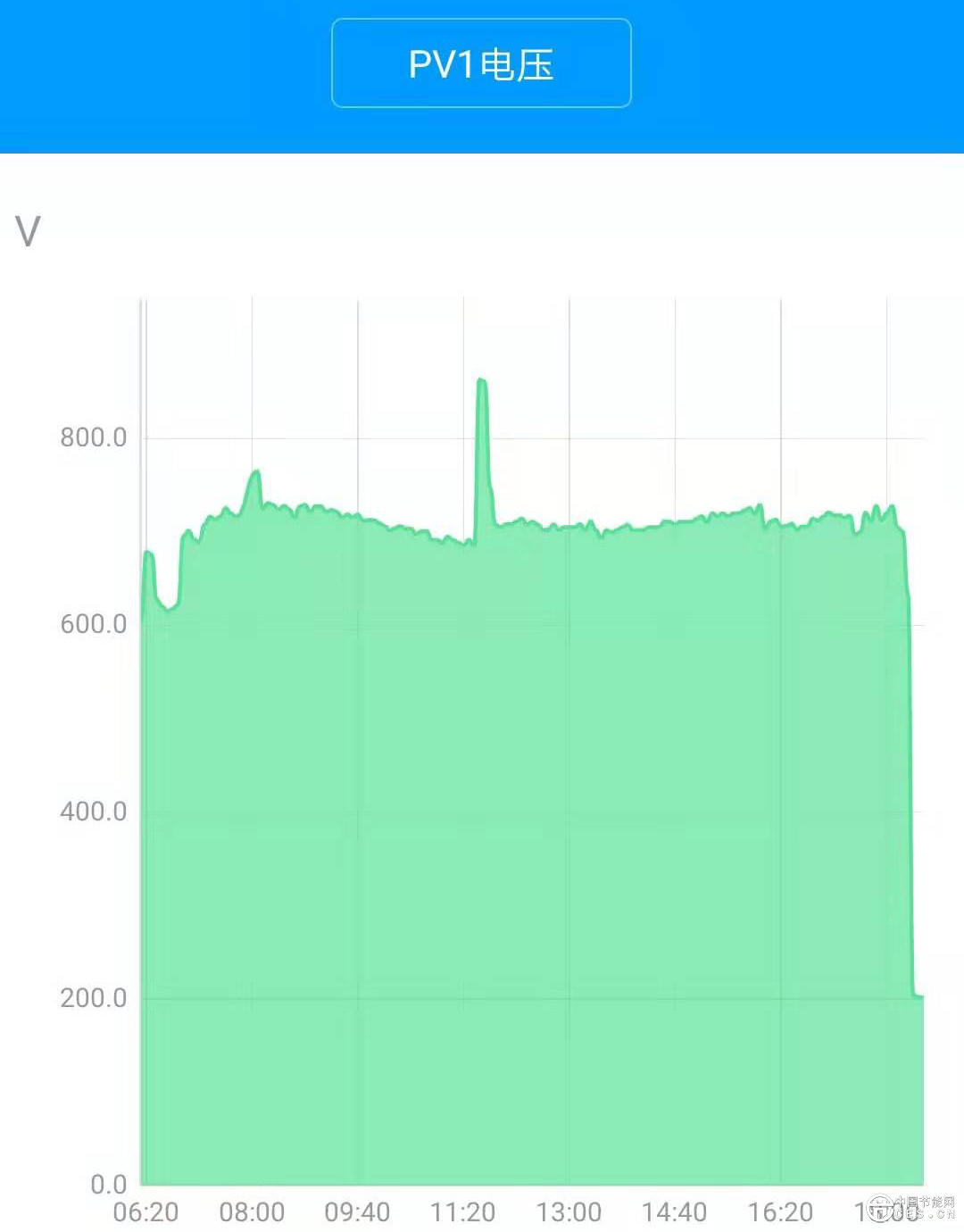

如上圖所示，在運行的過程中，PV電壓突然上升，接近開路電壓，這種情況說明系統已停止工作，組件處于開路狀態。造成故障的原因有以下幾種：1是逆變器故障造成停機，2是電網停電或者交流開關斷開，3是電網電壓過高逆變器啟動保護機制了。
3
PV電壓下降故障分析
PV工作電壓如果長期低于組串工作電壓，有可能是光伏組串中間某一塊組件的連接線與地相接。解決辦法：用萬用表電壓檔測量組件正負極對地的電壓，在正常情況下，如果系統電壓是600V，那么組件正極對地的電壓是“+300V”，組件負極對地的電壓是“-300V”，如果檢測到正極對地的電壓是“+244V”，就表示從正極端向前數據，第8塊到第9塊組件之間的連接線出了問題。
4
PV電壓為零故障分析
如果逆變器檢測不到組串的電壓，顯示為零，說明系統斷開了，有可能是光伏組串中間某一個接頭斷開，逆變器或者直流匯流箱開關沒有合上，逆變器PV熔斷器燒斷等原因。
