傳統電網中, 輸電網的能量管理(EMS)與配電網的能量管理(DMS)是分開運行的, 并由不同的運行人員獨立調控。隨著智能電網技術的快速發展, 輸、配電網的相互作用也變得越來越顯著, 傳統輸配割裂的能量管理模式也隨之受到挑戰。例如, 快速發展的分布式發電、負荷響應、電動汽車、分布式儲能和配電自動化技術等, 增加了配電網的控制手段, 使得配電網運行方式呈現出更加靈活多變的趨勢。這種多變的運行方式也使得配電網對輸電網的影響變得更加顯著。例如, 在美國加州地區, 2013年底光伏發電量已經達到1200萬千瓦。隨著光伏的大量接入, 美國加州的凈負荷曲線在日出和日落時刻爬坡速率驚人, 3小時內負荷變化可達13000 MW之巨, 對輸電網的經濟調度造成挑戰。而在2011年美國南加州大停電事故中, 事故時配電網恰好處于環網運行, 但是輸電網安全分析程序中依然將之當成默認的輻射狀運行狀態, 從而導致了安全分析中的結果與輸電網實際的潮流分布不符, 造成了調度員的錯誤操作, 使得事故擴大。由此可見, 如果缺乏對輸配電網影響的合理評估, 缺乏對輸配電網運行的協同管理, 電網運行的經濟性、安全性就很難得到保證, 甚至可能出現十分嚴重的停電事故。
1.為什么要研究輸配全局潮流?
眾所周知, 一個實際電力系統的輸、配電部分在物理上是通過變壓器而緊密耦合的, 但為了方便管理, 目前的輸、配電網幾乎都是由不同的控制中心來進行調控。對于輸電網, 通常由EMS軟件進行管理, 而對于配電網, 通常由DMS軟件進行管理。
潮流計算是EMS和DMS軟件中的重要組成, 也是調控電網運行的必要工具。在上述管理模式下, 輸、配潮流計算自然也是彼此獨立的。具體來說, 計算輸電網潮流時, 忽略配電網潮流細節, 僅將后者視為掛靠在輸網母線上的負荷注入; 而在計算配電網潮流時, 忽略輸電網潮流細節, 僅將后者視為根節點上的理想電壓源。如圖1所示。
這一輸配割裂的潮流計算模式已延續多年。但是, 隨著未來智能電網的發展, 配電網分布式電源和自動化裝置的增多, 這一模式在潮流仿真時會出現問題, 尤其是在模擬分布式電源出力的間歇性變化, 模擬配電網重構等方面:
大規模分布式電源入網后, 出力的間歇性將會造成輸電潮流和配電潮流在邊界處的計算結果不匹配, 有明顯的電壓/功率偏差, 使得系統的真實狀態難以通過仿真準確獲知;
隨著自動化裝置增多, 未來配電網重構更加頻繁, 甚至出現環網運行的狀態, 為獲得準確的潮流解, 必須為多饋線配電網指定根節點的合理參考電壓, 但在輸配割裂的計算模式下, 幾乎無法實現這一目的;此外, 配電網中分布式電源的出力變化和有載變壓器的檔位調節勢必對輸電網的安全穩定造成影響, 而傳統輸配割裂的計算模式顯然無法考慮這一點。而為了更好地協同輸電網和配電網的發電和控制資源, 也需要進行輸配全局潮流分析。
因此, 為了提供可靠有效的智能電網分析管理工具, 為輸配協同能量管理技術打下牢固基礎, 必須研究輸配全局潮流。

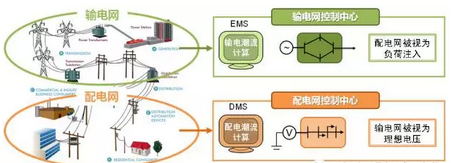

圖1 目前的輸、配電網的管理模式和潮流計算模式
2輸配全局潮流計算難在哪?
直觀上看, 輸配全局潮流計算并不難, 似乎只要將輸、配電網模型拼接在一塊直接計算即可。但是這樣的集中求解方案在實際上很難行得通。這是因?yàn)檩斉淙殖绷饔嬎憔哂腥缦碌碾y點:
難點一: 輸配全局潮流的模型規模十分龐大;
難點二:輸配電網的模型參數相差巨大, 集中求解會出現數值穩定性問題;
難點三: 輸配電網的模型分別維護在EMS和DMS軟件中, 并且輸電網是單相模型, 配電網是三相模型, 模型拼接也比較困難。因此, 基于直接模型拼接的全局潮流集中求解方案并不實用, 必須探求新的解決方案。
3如何計算輸配全局潮流?——分布式的主從分裂法
考慮到上述難題, 我們基于主從分裂法, 提出了分布式的輸配全局潮流求解方案。這一算法具有如下特點:
針對難點一: 無需進行輸配潮流模型拼接, 避免了計算模型規模過大問題;
針對難點二: 分布式計算輸、配潮流, 通過迭代交互邊界的電壓和功率值來消除邊界上的計算偏差;
針對難點三: 輸、配電網的模型仍然分別在EMS和DMS中進行維護, 通過接口實現邊界電壓和功率的單-三相轉換, 無需交互內部的潮流模型。具體來說, 在這一方法中, 我們首先將輸配全局系統抽象為由主系統、邊界系統和從系統連接而成的高階代數系統。其中, 從系統對應輸、配電網的邊界母線, 主系統為輸電網除從系統之外的部分, 從系統則和配電網的邊界重合。顯然, 主系統和邊界系統, 從系統和邊界系統之間分別存在耦合, 主、從系統則彼此解耦。
為實現分布式求解, 在算法中引入中間變量代表配電網在邊界母線上的總功率注入, 進而將輸配全局潮流問題分裂成輸電潮流和配電潮流子問題, 進行迭代求解。每次迭代中, 輸、配之間交互邊界母線的電壓和功率值。如果發現某次迭代中邊界量的偏差足夠小, 算法停止, 得到全局潮流解。算法如圖3所示。
圖3 主從分裂算法示意圖
4主從分裂法有什么特點?
采用主從分裂法計算全局潮流有著一系列的優點。除了上面提到無需模型拼接、模型可以異地維護等優點外, 它還有如下幾個優點:
(a) 收斂性有理論保證
在理論上, 可以借助不動點定理證明主從分裂算法具有局部一階收斂性。在實際計算中, 對于配網輻射狀的全局電網, 主從分裂法幾乎總是收斂的。如果配電網為強環網, 那么可先將配網的等值支路添加到輸電網, 再進行計算, 此時算法也幾乎總是收斂的。
(b) 支持分布式計算
顯然, 輸電網EMS和配電網DMS可以分布式地計算輸、配電潮流子問題。分布式架構如圖4所示。
(c) 通信量有限
主從分裂算法通常在10次以內便可以收斂, 而每次迭代只需要交互邊界上的電壓幅值、相角、有功、無功4個變量, 因而總的通信量很小。
(d) 對現有軟件的兼容性好
這是因?yàn)檩?、配潮流子問題的形式恰好和現有的潮流計算模型一致, 可以直接調用EMS和DMS中現有的潮流算法求解。
5如何驗證方法的有效性?
我們一共構建了5個不同規模的全局電網(從幾十節點到幾百節點)驗證主從分裂算法的效果。在所有的測試中, 主從分裂法計算均準確快速, 迭代次數在7次以內。
為突出進行全局潮流計算的必要性, 我們選出如下兩例進行說明。
例1:配電網發生網絡重構
考慮配電網從輻射狀切換到環狀運行。比較全局潮流結果(GPF)和傳統模式下的輸電網潮流(ITPF)和配電網潮流(IDPF)結果。如表1所示。可見, 配電網絡重構對輸電網側的潮流分布造成了影響, 進而又影響到了配電網的潮流分布。由于忽略了輸配之間的相互作用, 傳統的計算模式造成了高達0.0107 p.u.的電壓計算偏差。此時, 必須采用全局潮流計算才能獲得準確的潮流結果。
例2: 大規模間隙性分布式能源出力驟降
考慮在輸網5節點系統分別接入一個3饋線(F1, F2, F3)的配電網, 其中F3上接有滲透率為50%的分布式能源。由于間隙性, 某一時刻分布式能源處理驟降50%。從圖2可以看出, 不僅饋線F3中的節點電壓變化, 而且F2中的節點電壓也將發生變化。這是由于F2和F3通過輸電網耦合在一起。但是統輸配割裂的計算結果顯然無法反映出這種耦合影響。必須采用全局潮流計算才能獲得準確的結果。
6結論和展望
作為未來輸配協同能量管理技術的基石, 本文提出了一種基于主從分裂法的分布式輸配全局潮流算法。研究表明, 為保證未來智能電網運行的安全性和經濟性, 必須進行輸配全局潮流計算。所提出的分布式主從分裂算法具有準確、快速的特點, 并且可以充分利用現有的EMS和DMS軟件, 符合現有的電網管理架構, 具有良好的工業前景。
