2011年我國(不含港、澳、臺)新增風電裝機容量17.63GW，累計裝機容量62.36GW，繼續保持全球風電裝機容量第一的地位。至2011年年底，中國有30個省、市、自治區(不含港、澳、臺)有了自己的風電場，風電累計裝機超過1GW的省份超過10個，其中超過2GW的省份9個。到2015年，風電裝機將達到100GW[1]。
隨著風電裝機容量在電力系統中的占比越來越大，風電波動性給電網安全運行帶來了新挑戰[2,3]。
為降低風電接入對電網造成的不利影響，電網制定若干風電并網導則，其中要求風電場配置無功控制系統使之能夠參與電網無功調節[4]，改善并網點電壓水平。
風電機組脫網事件分析[5-7]表明：電網電壓跌落擾動容易誘發機組脫網，尤其是重載工況下，輕微電壓跌落如跌落0.1(pu)都可誘發機組脫網[8]。而大規模風電場中，風能分布的時空差異性導致風電機組運行狀態分散，如某49.5MW(58×850kW)風電場，機組間端電壓的最大偏差達0.07(pu)[9]，接近可誘發機組脫網的電壓跌落幅度。因此，降低風電機組端電壓差異，提高風電場整體電壓水平是提高風電機組/場聯網運行安全性的重要途徑。
雙饋感應風電機組具有一定的無功調控能力。但由于機組往往以單位功率因數運行，機組無功調控潛能未被利用，并且由于風能的低功率密度特性，大部分時間風電機組均處于輕載狀態，風電機組無功調控潛能很大。
目前國內外學者針對風電機組參與風電場無功調控開展了大量研究。文獻[10]提出了一種降低永磁直驅風電機組有功出力來增加其無功出力的風電場無功電壓控制策略，其中各機組無功輸出按其有功輸出占比來分?jǐn)偂?/p>
文獻[11]提出一種基于風電功率預測數據預先投切電容器組的風電場無功電壓控制策略。文獻[12]提出一種無功電壓實時協調控制策略，并建立風電場實時協調控制系統(RTCCS)。
上述研究聚焦于風電場并網點電壓控制。事實上，為提高風電場聯網運行安全性，不僅需要對并網點電壓水平進行調控，同時還需改善集電系統電壓水平，特別是需要提升機端電壓最低機組的電壓水平以增強風電機組抵御電網擾動能力，進而提升整體風電場聯網運行安全。
本文利用風電場集電系統拓?fù)浣Y(jié)構特點，提出了一種基于網絡分析的風電場無功優化控制策略，即根據電網無功指令，運用以網絡分析為基礎的非迭代方法求得各風電機組的無功參考輸出，通過調控風電機組無功功率輸出來減小機端電壓差異，在此基礎上，再利用機組剩余無功調控潛能優化集電系統電壓水平，此算法簡便、耗時短。

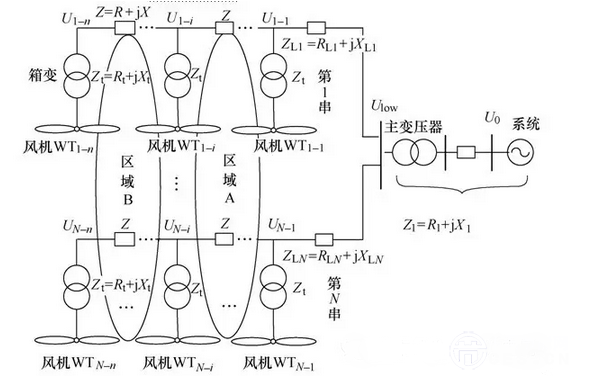

圖1風電場集電系統典型接線
結論
針對風電場并網電壓調控問題，提出了一種通過調控風電機組無功輸出以改善機組端電壓分布的均衡性、進而改善整個集電系統電壓水平的風電場無功電壓控制策略，各風電機組參考無功功率是利用集電系統機端電壓-注入無功功率特性，根據電網無功指令基于網絡分析非迭代直接計算求得，算法簡單、計算速度快.
算例分析結果表明，在輕載、近滿載工況下，通過優化風電機組無功出力，可使機端電壓差異性控制在0.001(pu)之內;在此基礎上，進一步挖掘機組無功調控能力，提升了集電系統電壓水平，降低了集電系統網損，提高了風電場聯網運行的安全性和經濟性。
