TTCVT無級變速器是一種當量傳動比大于8擋的無級變速器，其傳動比分為兩段：第一段是啟動階段，適于低功率（如電動汽車）能夠在幾個馬力的功率下將 汽車啟動起來，這時變速器處于被動無級變速；第二階段是運行階段，變速器能夠在足攻率下控制各個階段勻速運行，該無級變速器為純機械齒輪軸承傳動，更換傳 動比時，由一種雙矩軸承傳動來實現；能夠?qū)崿F(xiàn)大功率，高效傳動。與傳統理論不同，其傳動比是通過一種杠桿彎軸（在一根軸上有兩種扭矩的軸）的雙矩傳動裝置 的桿比與半徑比的乘積來實現，是一種軸承傳動結構，意味著汽車的變速器由軸承傳動系統來取代，汽車差速器來實現雙矩傳動裝置的雙矩，同時實現汽車的差動； 從根本上改變了法國人雷諾那種被動差速效果；以一種純機械型差速器徹底改變了汽車的可通過性；例如，輸入差速器的功率可自適應分配，就如一輛汽車兩邊的輪 一邊踏在冰地上；一邊踏在橡膠地上，其可以將功率分配到摩擦力最大的那一個輪帶動汽車前行，無需差速鎖。

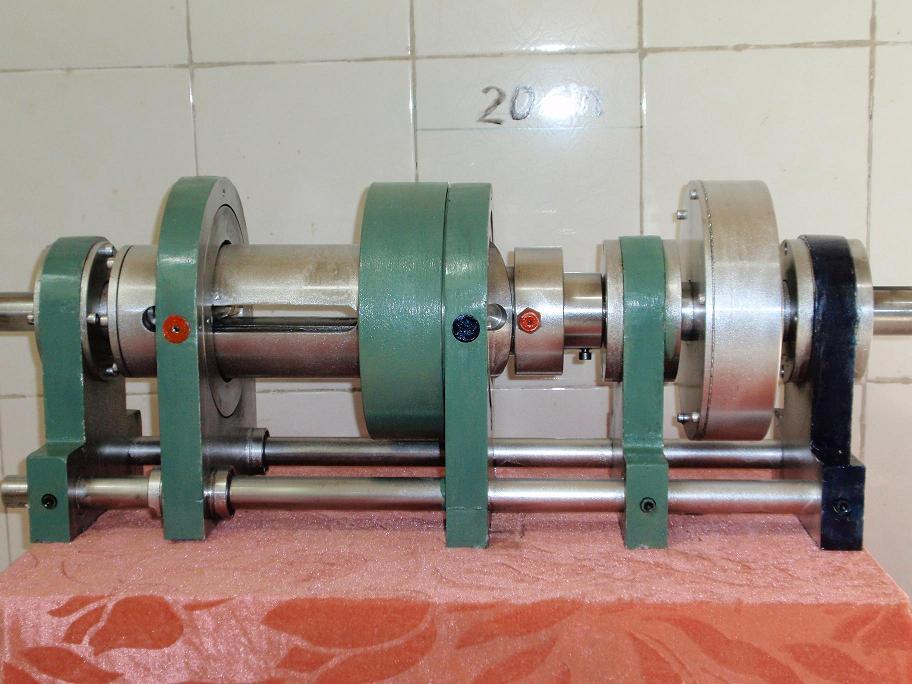

正向無級變速器原理樣機的結構介紹，參照圖片
正向無級變速器由兩部分構成，雙矩傳動裝置和齒輪差動輪系。
雙矩傳動裝置是由綠色的部分構成，是由兩端軸承座，帶長槽驅動套，杠桿彎軸（置于帶長槽驅動套內）萬向傳動軸承座（與置于帶長槽驅動套連成一體），右側被動輪（右側紅點部分）,無級調速裝置（左側紅點部分），六個部分構成
正向無級變速器源于一種新型機械原理----雙矩作用輪系的方法（可參照附件或檢索專利號200910007328.5）具有唯一性的原創共性技術。
本實例正向無級變速器的結構，傳動特點是:：
雙矩傳動裝置可實現傳動比（是杠桿彎軸的桿比與作用半徑比的乘積），正向無級變速器的總傳動比是，雙矩傳動裝置傳動比與齒輪差動輪系的傳動比的乘積；
由于雙矩傳動裝置可實現傳動比，正向無級變速器的調速是在雙矩傳動裝置上（綠色部分）實現的，在綠色部分的雙矩傳動裝置的左側紅點部分的無級調速裝置，通過簡單的左右往復直線運動，就可實現無級調速；
在雙矩傳動裝置上，左側的紅點與右側的紅點以中部的蘭點為界，左側的紅點與蘭點的距離是右側紅點與蘭點距離的倍數，左側紅點向右移動，雙矩傳動裝置傳動比變小，左側紅點向左移動雙矩傳動裝置傳動比變大；
本實例的綠色部分的雙矩傳動裝置可實現的傳動比為10，其中固定傳動比為2，無級變速部分的傳動比為8（桿比為5，作用半徑比為2）即可實現8檔的無級 變速（這一點汽車人已努力了多少代，也有別于現有任何一種AT,MT,CVT變速器），作為汽車無級變速，可根據汽車的附著條件，可選擇大于8檔的無級變 速比；
紅點部分的無級調速裝置是由一根徑向穿過桿桿彎軸的驅動軸，同步環和調速板構成，其可以在長槽驅動套與同步環轉動的同時，調速板可使同步環左右移動；
右側紅點部分被動輪與一根徑向穿過杠桿彎軸的被動軸連接在一起；
本實例的齒輪差動輪系的傳動比為2，正向無級變速器總傳動比為20；
傳統的可實現傳動比的輪系，都是通過改變傳動輪的半徑來實現傳動比，傳動比越大傳動輪直徑越大，或經過兩級以上降低效率的方式實現；雙矩傳動裝置是在一 根非直線的彎軸上實現傳動比；在杠桿彎軸上可以有兩個實現傳動比的參數（桿比，作用半徑比）；雙矩作用裝置也可以實現兩級以上的傳動；
雙矩傳動裝置傳動部分為軸承傳動，比傳統可實現傳動比的其它種類的傳動效率都要高，這種軸承傳動的結構傳動效率可達99%以上；
雙矩傳動裝置實現傳動比是由杠桿彎軸和萬向傳動軸承座的傳動結構造成的；

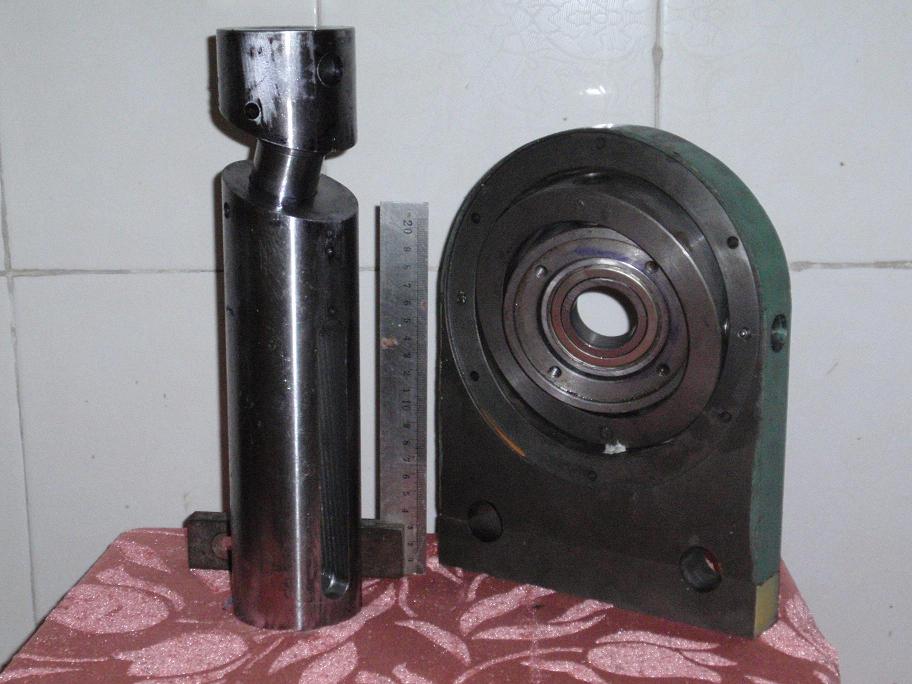

參照以下圖片是杠桿彎軸和萬向傳動軸承座的零部件圖，
杠桿彎軸是一種三維空間的杠桿，是以萬向傳動軸承座作為支點，可實現兩個方向扭矩：一個是圍繞杠桿彎軸軸線的動力源扭矩，一個杠桿彎軸通過萬向傳動軸承 座放大了的內扭矩，這兩種扭矩通過具有兩個自由度的差動輪系，實現兩種運動，一個保持動力源扭矩不變，一個與輸出中心輪在恒功率下輸出的扭矩的反作用扭矩 項平衡，可以得到正向運行的無級變速（具體請參閱國家知識產權局公布的專利文件）。
杠桿彎軸可實現大功率的傳遞，可根據所受載荷的大小選擇不同材料，不同強度，不同大小的結構構造；
萬向傳動軸承座是杠桿彎軸的支點，可實現杠桿彎軸的圍繞軸線旋轉，萬向傳動軸承座中心點為杠桿彎軸的支點（虛點），可根據載荷大小，精度要求有多種結構。
正向無級變速器的齒輪差動輪系是通用的，已經過檢驗的標準輪系，具有國家標準，其傳動效率在98%---99%，功率不限，用于本正向無級變速器的齒輪 差動輪系，主要是實現兩個扭矩的轉變，如果用于汽車，其傳動比一般在2---5的傳動比，是在齒輪差動輪系最佳的傳動效率范圍內。
正向無級變速器用于汽車無級變速，考慮汽車驅動的特點，正向無級變速器的雙矩作用裝置與齒輪差動輪系是分開的，雙矩傳動裝置是汽車的無級變速部分，汽車的 驅動橋具有差動性和可通過性要求，可由一對并列的齒輪差動輪系取代，考慮汽車的正反向行駛，汽車雙矩無級變速的主要結構，參照下圖：
圖中，1 發動機， 2 雙矩傳動裝置，8 11 12 錐齒輪，27 齒輪差動輪系 36 車輪
雙矩傳動裝置2通過傳動軸，經一對錐齒輪將兩個扭矩輸送
