戶用IC卡超聲波水表，是基于小口徑超聲波流量計（戶用超聲波水表）衍生而成。產品集超聲波計量技術、自動控制技術、IC卡信息化技術和系統軟件管理技術于一體，具有集成度高、計量技術先進、數字轉換精準、計量精度高、靈敏度高、穩定性好、壓力損失低、無磨損、適應性好、安裝方便、使用壽命長等顯著優點，是顛覆傳統機械式IC卡水表的革命性產品?？蓮V泛用于自來水供水分戶計量和收費控制管理，免抄表、預付費。

【基本構成】

戶用IC超聲波水表由直通式銅質或不銹鋼表體（流量管）、超聲波發生裝置（換能器組件）、超聲波反射裝置（反射支架和反射片）、測量管、積分儀模塊(測量和計算模塊）、控制模塊、通訊接口模塊、高性能耐久電池、齒輪傳動機構、電控閥門等要件組成；同時，標配RS485或M-BUS通訊接口，接入遠傳系統即可實現用水?dāng)?shù)據遠程抄收、遠程閥控和產品運行監測。

【計量原理】

IC卡超聲波水表，其計量原理一致于小口徑超聲波流量計（戶用超聲波水表），是運用超聲波時差原理計量管內液體流量，即在測量通道（管段）的上游和下游分別安裝一只超聲波換能器，用于超聲波信號的互為發射和接收。由于超聲波信號與水流信號疊加，使聲波在順流和逆流時的傳播速度不同，因此不同的換能器發射的超聲波信號在水中的運行時間就不同，通過測量該時間的差值可計算出流體的流速，然后再換算成流量，從而實現流量的測量。

（關于計量原理的更多介紹詳見“戶用超聲波水表”相關內容）

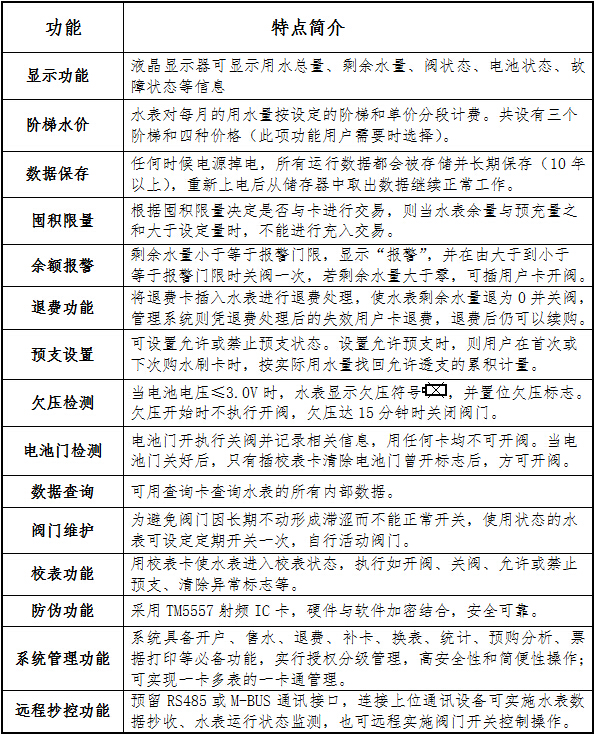

【技術特點】

IC卡超聲波水表串接在自來水管上，在測量流量數據的同時，表內的測量和計算機構自動計算自來水使用量（m3或“元”）和剩余量（m3或“元”），當剩余量為0時，電控閥門將自動關閥停止供水，用戶需要持IC到售水機構繳費購水，寫入購水信息的IC卡將新購水量（或水費）輸入表內后，表內閥門將自動開啟正常通水。

表內閥門可靠性好，可連續開關6000次以上；閥門為電動不銹鋼球閥，球體和球腔采用聚四氟乙烯（塑料陶瓷）涂層處理，球體和球腔之間結合精密靈動，扭力小不滲漏；變比驅動采用全金屬齒輪箱，高傳動比設計（1:3600）；超低功耗閥門驅動設計，同時采用高性能進口鋰電池，耐久性強，確保電池使用壽命6年以上；設置閥門自動維護功能，可定期進行閥門開關運轉自檢，防止閥門因長期不動作導致滯澀。

    射頻IC卡技術，無外露卡口，產品密封性能好、操作方便。一表一卡、互不通用；本產品有DN15、DN20、DN25三種規格可供選用。

    電性能執行標準

GB/T 17626.2-1998《電磁兼容試驗和測量技術》

GB/T 17626.3-1998《電磁兼容試驗和測量技術》

GB/T 17626.8-1998《電磁兼容試驗和測量技術》

CJ/T 166-2006 《建設事業IC卡應用技術》

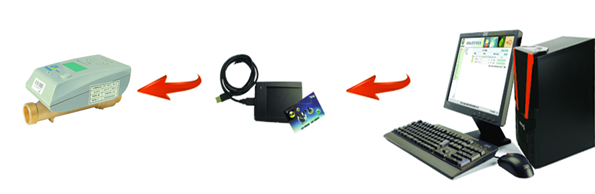

【預付費系統示意圖】
