大口徑超聲波水表（流量計），運用超聲波時差原理來計量管內液體流量，采用工業級結構材料、高性能電子元器件、微功耗電路技術、編程技術和數字技術制造而成。其與機械式水表相比較具有精度和靈敏度高、量程比寬、雙向流量均可測量、無需設置參數、無機械運動部件、無磨損無泄漏、幾無壓力損失、可靠性好使用壽命長、任意角度安裝、可便捷可靠地實現數字遠傳等明顯優點，是顛覆傳統機械式水表的革命性產品，可廣泛應用于自來水管網、小區、樓棟、用水大戶的大流量供水計量。

【基本構成】

大口徑超聲波水表主要由鑄鋼或不銹鋼表體（流量管）、超聲波發生裝置（超聲波換能器組件）、超聲波反射裝置（反射支架和反射片）、積分儀(測量和計算模塊）、通訊接口模塊、電池等要件組成。

標配RS485或M-BUS通訊接口，接入遠傳系統即可實現用水數據遠程抄收和產品運行監測。

【基本原理】

超聲波流量傳感器采取時差法對流量進行測量，即在測量通道的上游和下游分別安裝一只超聲波換能器（多通道設計可增加換能器數量配置），用于超聲波信號的互為發射和接收。由于超聲波信號與水流信號疊加，使聲波在順流和逆流時的傳播速度不同，因此不同的換能器發射的超聲波信號在水中的運行時間就不同，通過測量該時間的差值可計算出流體的流速，然后再換算成流量，從而實現流量的測量。

甲換能器向乙換能器發射一個超聲波信號（順流），同時乙換能器向甲換能器發射一個超聲波信號（逆流），順流和逆流的超聲波信號在傳輸過程中形成一定的時間差，在標定的管徑截面積和標準測量管長度的情況下，通過積分儀上的計算芯片計算出表的流量。

測量計算公式：

式中：V——系統使用的水量，單位為m3；

  qv——流經水表的水的體積流量，單位為m3/h；

 τ——時間，單位為h。

水在流動時存在不連續的擾動，這種不連續的擾動可以是懸浮的固體顆粒、氣泡，也可能是小渦流，正是這些"異常點"成為了超聲波反射界面，從而使超聲波產生頻移△f(多普勒效應)，頻移△f是流速的線性函數。通過測量頻移△f，即可測量管道內流速（或流量）。

【規格尺寸】

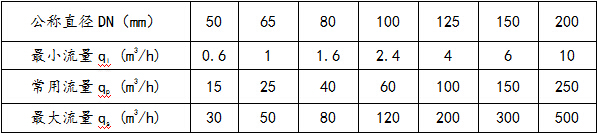

【流量參數】

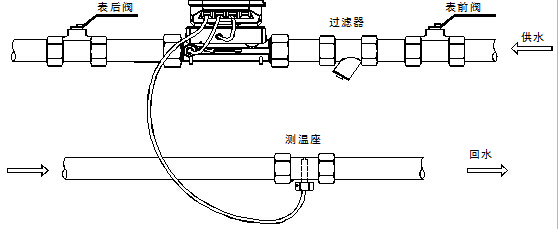

【安裝說明及示意圖】
