水表基表中水流以切向流方式經濾水網由葉輪盒沖擊葉輪使之轉動，葉輪通過磁力或傳動軸帶動計數器齒輪轉動，按轉速比傳遞給刻度盤上的指針和字輪進行流量指示而計量。

基表的流量信號通過計數器節點上的轉動頻率與干簧管進行脈沖交互，形成脈沖常數并傳遞給IC卡水表，形成與基表基本同步的電子計量數據。當所購水量遞減為0時，電子程序發出指令關閉閥門，需續購水量充入后方可開閥。

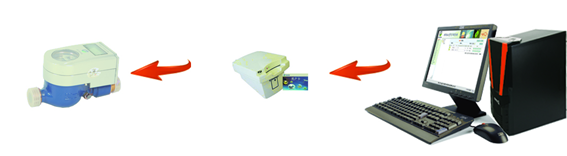

【預付費系統構成和原理】

系統由IC卡旋翼式水表（簡稱IC卡水表）、接觸式IC卡、讀卡器、收費管理軟件、收費計算機等要件構成。

IC卡水表產生和提供計量信息、IC卡、讀卡器、收費管理軟件和收費計算機共同構成用水信息提取、信息交換、信息處理的收費管理系統。

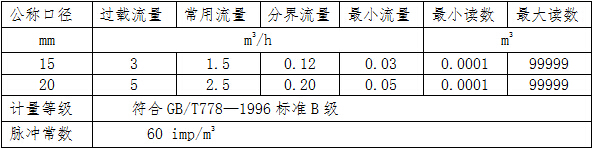

【基表技術參數】

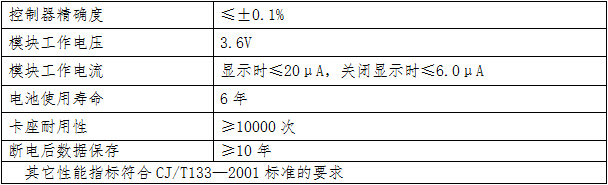

【電控技術參數】

【安裝指示】

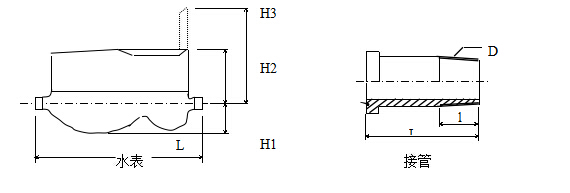

1、示意圖

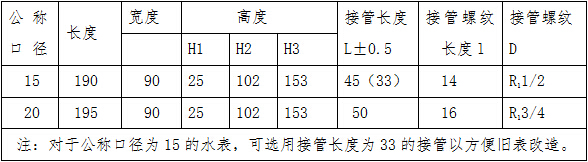

2、規格尺寸（單位：mm）

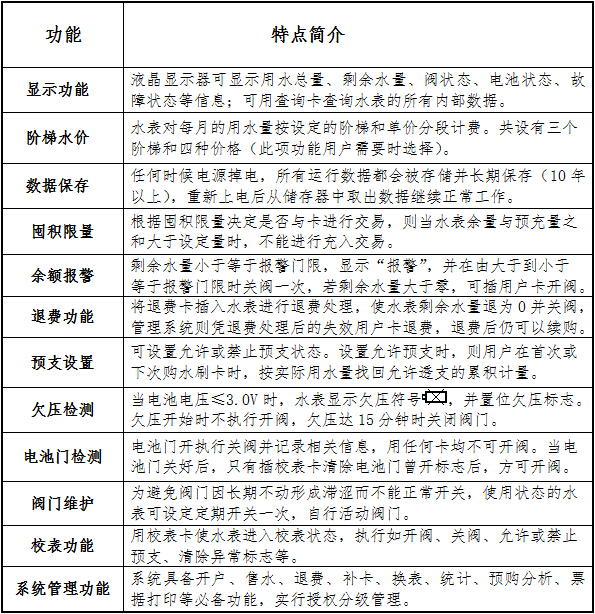

【功能特點】
