大口徑超聲波水表(流量計),運用超聲波時差原理來計量管內液體流量,采用工業級結構材料、高性能電子元器件、微功耗電路技術、編程技術和數字技術制造而成。其與機械式水表相比較具有精度和靈敏度高、量程比寬、雙向流量均可測量、無需設置參數、無機械運動部件、無磨損無泄漏、幾無壓力損失、可靠性好使用壽命長、任意角度安裝、可便捷可靠地實現數字遠傳等明顯優點,是顛覆傳統機械式水表的革命性產品,可廣泛應用于自來水管網、小區、樓棟、用水大戶的大流量供水計量。
【基本構成】
大口徑超聲波水表主要由鑄鋼或不銹鋼表體(流量管)、超聲波發生裝置(超聲波換能器組件)、超聲波反射裝置(反射支架和反射片)、積分儀(測量和計算模塊)、通訊接口模塊、電池等要件組成。
標配RS485或M-BUS通訊接口,接入遠傳系統即可實現用水?dāng)?shù)據遠程抄收和產品運行監測。
【基本原理】

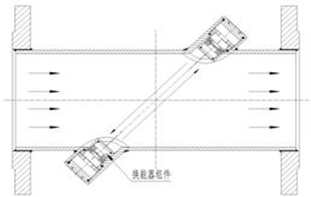

超聲波流量傳感器采取時差法對流量進行測量,即在測量通道的上游和下游分別安裝一只超聲波換能器(多通道設計可增加換能器數量配置),用于超聲波信號的互為發射和接收。由于超聲波信號與水流信號疊加,使聲波在順流和逆流時的傳播速度不同,因此不同的換能器發射的超聲波信號在水中的運行時間就不同,通過測量該時間的差值可計算出流體的流速,然后再換算成流量,從而實現流量的測量。

甲換能器向乙換能器發射一個超聲波信號(順流),同時乙換能器向甲換能器發射一個超聲波信號(逆流),順流和逆流的超聲波信號在傳輸過程中形成一定的時間差,在標定的管徑截面積和標準測量管長度的情況下,通過積分儀上的計算芯片計算出表的流量。
測量計算公式:
式中:V——系統使用的水量,單位為m3;
qv——流經水表的水的體積流量,單位為m3/h;
τ——時間,單位為h。
水在流動時存在不連續的擾動,這種不連續的擾動可以是懸浮的固體顆粒、氣泡,也可能是小渦流,正是這些"異常點"成為了超聲波反射界面,從而使超聲波產生頻移△f(多普勒效應),頻移△f是流速的線性函數。通過測量頻移△f,即可測量管道內流速(或流量)。

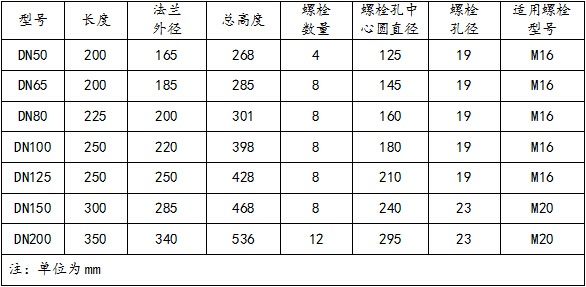

【規格尺寸】

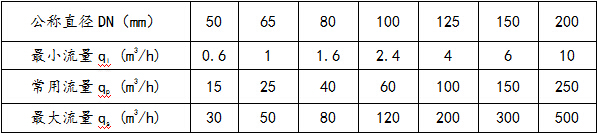

【流量參數】

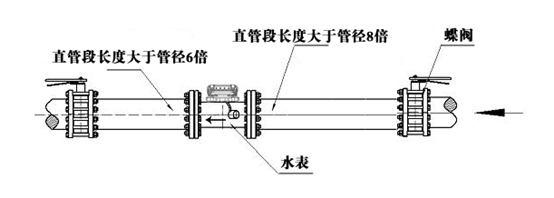

【安裝說明及示意圖】
