【基本構成和原理】

戶用超聲波水表由直通式銅質或不銹鋼表體（流量管）、超聲波發生裝置（超聲波換能器組件）、超聲波反射裝置（反射支架和反射片）、測量管、積分儀(測量和計算模塊）、通訊接口模塊、電池等要件組成，適用于戶用供水計量；標配RS485或M-BUS通訊接口，接入遠傳系統即可實現用水?dāng)?shù)據遠程抄收和產品運行監測；也可加裝IC控制裝置進行預付費收費管理。

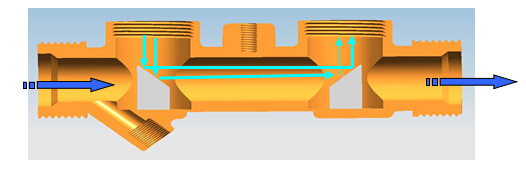

超聲波水表采取時差法對流量進行測量，即在測量通道（管段）的上游和下游分別安裝一只超聲波換能器用于超聲波信號的互為發射和接收。由于超聲波信號與水流信號疊加，使聲波在順流和逆流時的傳播速度不同，因此不同的換能器發射的超聲波信號在水中的運行時間就不同，通過測量該時間的差值可計算出流體的流速，然后再換算成流量，從而實現流量的測量。

【性能特點】

具有遠傳和預付費功能，數據隨時讀取，可實現實時計費、提前扣費，階梯計價調費操作簡單。

系統自動抄讀，實時監控表具運行狀況。數據客觀，無人為弊錯、計費準確無誤。

數據實時抄讀，系統自動生成數據統計報表，自動進行數據分析。

管段式直通結構，流道通暢，不易堵塞、壓損小，壓損值≤0.025MPa(公稱流量)。

無機械運動部件，無傳動部件老化磨損。計量準確且恒定性好。

超聲波信號分辨率高，微小流性識別能力強，靈敏性好，始動流量≤2L/H。

超聲波信號無磁發射和傳輸，產品無磁性材料，不受介質磁性物質和外界磁力影響，抗磁干擾。

計量數據直接數字信號，輕易實現預付費和遠傳智能化技術，計量數據采集傳輸準確無誤。

適應性強，同一款表型水平、垂直、傾斜安裝均可，不影響計量的準確性。

系統技術成熟，可加載多項監測功能，是未來智慧水務的理想終端單元。

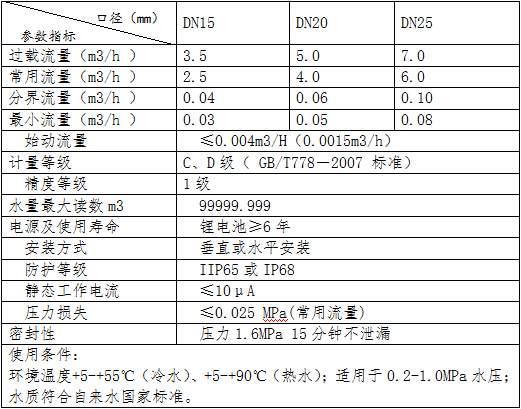

【技術參數】

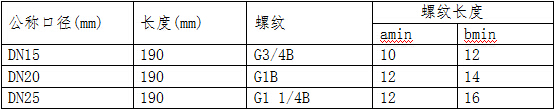

【規格尺寸】

【安裝及注意事項】

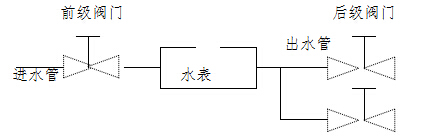

  在自來水入戶管道處安裝一個超聲波水表（如圖），表前和表后分別安裝一個鎖閉閥。

1、產品為精密電子儀表，在運輸、安裝、使用過程中嚴禁拉拽積分儀，不得使用硬物碰撞表具內部元件。

2、安裝前請確認管道的常用流量在配用表具的常用流量范圍內。安裝時注意管道水流方向與表具上的箭頭指示方向一致；須安裝表前閥門和表后閥門。

3、本產品允許水平方向安裝或者豎直方向安裝，安裝時表面朝上或朝外，方便查看水表顯示和抄讀數據。

4、注意本產品標注的防護等級，環境溫度等級為A類，請勿使表具暴露在0℃以下、陽光直射、有毒有害腐蝕性氣體等情況的環境中。
