一、背景
火力發電廠消耗我國煤炭總產量的50%，其排煙熱損失是電站鍋爐各項熱損失中最大的一項，一般在5%～8%，占鍋爐總熱損失的80%或更高;為降低鍋爐排煙溫度，降低機組供電煤耗，需加裝煙氣余熱利用系統，利用煙氣余熱加熱凝結水，實現節能減排的目的。大唐三門峽發電有限責任公司#4機組低溫省煤器設計鍋爐排煙溫度降低至100℃，低溫省煤器進水溫度為70℃，凝結水取水方案為從#6低壓加熱器入口取一路水源，從#8低壓加熱器入口取一路水源，兩路水源混合后至低溫省煤器入口，此設計的優點：低溫省煤器入口水溫較低，減小低溫省煤器煙道換熱面積，降低工程造價;缺點：在#7、#8低壓加熱器入口引一路水源，導致#7段抽汽、#8段抽汽的抽汽量受排擠，造成機組熱耗損失，對低溫省煤器節能效果造成一定影響，為保證低溫省煤器入口水溫，同時降低機組熱耗損失，在此背景下提出了#7低加入口取水的方案，以保證#8段抽汽量不被排擠，減少機組熱耗損失。
二、改造方案
上海電氣電站設備有限公司#7、#8低壓加熱器為合體結構，#7、#8低壓加熱器水室為#7低壓加熱器入口，要從#7低壓加熱器入口取水，則需在#7、#8低加水室開孔。
#7、#8低加水室開孔方案具體如下：
1、 進入水室筒身內部，采用油布(或其他工具)將管板管口防護好，防止有雜物進入換熱管內部。

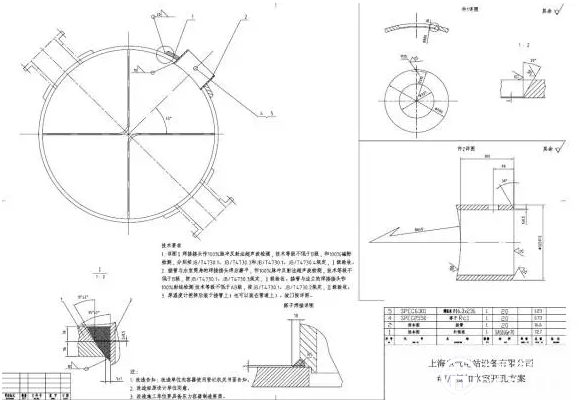

2、 在水室筒身上劃開孔位置線(開孔位置如圖2)，開孔直徑≤所取水管道外徑+4mm。沿著開孔位置線，采用碳刨弧切入水室筒身進行開孔，距離筒身內壁約1.5mm處停止碳刨，不要將筒身割穿。采用砂輪或磨輪將開孔割開，卸下開孔余料之前需將其固定住，防止墜落。
3、 按圖紙要求，采用砂輪打磨開孔坡口。砂輪打磨的同時采用洗塵器清理灰塵，坡口位置需修磨光滑，不得有缺口。打磨完畢后，清理筒身內雜物。

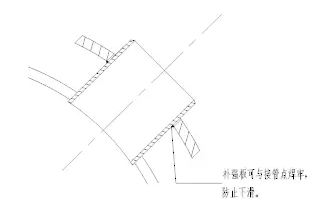

4、 將補強板套入接管，并將補強板與接管或法蘭固定好，防止補強板下滑。
5、 將接管與水室筒身擺搭并點焊牢，接管與筒身內角焊縫焊妥，外角焊縫采用碳刨清根并砂輪修磨，再將外角焊縫焊妥。接管與筒身焊接，選用J507焊條，規格：F3.2mm或F4.0mm或F5.0mm，電流：90-120A(F3.2mm)、130-180A(F4.0mm)、180-220A(F5.0mm)，焊工資格代號：SMAW-FeI-2FG(K)-12/60-Fef3J或其他可替代的焊工資格。
焊妥后，采用砂輪修磨接管與筒身內、外角焊縫，然后內角焊縫作100%UT，外角焊縫作100%MT，分別按JB/T4730.1、JB/T4730.3和JB/T4730.1、JB/T4730.4規定，I級驗收。
6、 采用砂輪修磨去除補強板與接管點焊縫，將補強板與接管及水室筒身擺搭，并焊妥。補強板與接管焊接，選用J507焊條，規格：F3.2mm或F4.0mm或F5.0mm，電流：90-120A(F3.2mm)、130-180A(F4.0mm)、180-220A(F5.0mm)，焊工資格代號：SMAW-FeI-2FG(K)-12/60-Fef3J或其他可替代的焊工資格。補強板與筒身焊接，選用J507焊條，規格：F3.2mm或F4.0mm或F5.0mm，電流：90-120A(F3.2mm)、130-180A(F4.0mm)、180-220A(F5.0mm)，焊工資格代號：SMAW-FeI-2F(K)-Fef3J或其他可替代的焊工資格。
焊妥后，砂輪修磨焊縫，補強板與接管焊縫、與筒身焊縫作100%MT，按JB/T4730.1、JB/T4730.4規定，I級驗收。加強板通壓縮空氣檢查焊縫，壓力0.4～0.5MPa。
7、 將搭子與接管擺搭，并焊妥焊縫。選用J507焊條，規格：F3.2mm或F4.0mm或F5.0mm，電流：90-120A(F3.2mm)、130-180A(F4.0mm)、180-220A(F5.0mm)，焊工資格代號：SMAW-FeII-2FG(K)-12/60-Fef3J或其他可替代的焊工資格。
焊妥后，砂輪修磨焊縫，焊縫作100%MT，按JB/T4730.1、JB/T4730.4規定，I級驗收。
8、 將測溫座與搭子擺搭，并焊妥焊縫。選用J507焊條，規格：F3.2mm或F4.0mm或F5.0mm，電流：90-120A(F3.2mm)、130-180A(F4.0mm)、180-220A(F5.0mm)，焊工資格代號：SMAW-FeI-2F(K)-Fef3J或其他可替代的焊工資格。
9、 其中接管與筒身、補強板，補強板與筒身焊前均需預熱100℃以上，焊后應立即作去氫處理，方可冷至室溫，去氫處理溫度250～300℃，保溫≥2小時。
三、結論
1、火電廠煙氣余熱利用系統取水方案優化后，即保證低溫省煤器入口水溫，減小低溫省煤器換熱面積，降低了工程造價，又保證#8段抽汽量不被排擠，減少機組熱耗損失，大大提高機組效率。
2、上海電氣電站設備有限公司#7/8低壓加熱器為合體結構，其水室開孔方案技術難度高，開孔工藝復雜，是#7低加入口取水難點，此方案徹底解決了這一難題。
