控制大氣污染是歷史使命，火力發電機組進行氮氧化物排放控制已經取得效果，進行超潔凈改造達到天然氣燃汽輪機排放50mg/m3標準，液氨作為火電廠煙氣脫硝(SCR)催化劑之一被廣泛采用，這里液氨被作為重大危險源，設備管理等同于主機系統，對于氨區存在問題進行系統優化就尤為重要，就如何解決系統供氨系統堵塞、振動、泄漏問題進行介紹。
一、 氨區系統存在缺陷
SCR氨區從設計、施工安裝、運行存在一些缺陷，如液氨儲罐平臺與管道的交叉布置不符合人機功效，不方便操作人員行走和操作;接卸液氨槽車使用金屬軟管連接以及液氨鶴管位置不對，不符合安全要求;接卸液氨時液氨壓縮機進出口管道振動，引起四通閥與管道連接部位泄漏;液氨蒸發器液氨調門卡澀，造成流量無法調節;爐側氨氣流量計因異物沉積無法正常顯示，影響到噴氨脫硝效果。
二、 設計安裝階段系統優化
1、 液氨鶴管移位

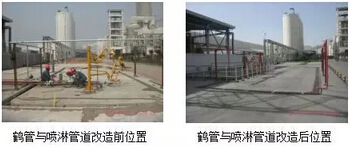

氨區接卸液氨鶴管放置在氨車通道一端，采用金屬軟管連接槽車和鶴管，接卸區消防噴淋管橫在通道上方影響槽車進出，存在車、鶴管、噴淋管碰撞的風險。通過改進將鶴管移位到槽車通道一側，鶴管和槽車直接對接，并方便槽車雙向進出。
2、 液氨儲罐頂部平臺抬高
液氨儲罐頂部工作平臺與管道交叉，管道在平臺上有4根，影響人員走動，為避免磕碰氨管道，將平臺上移到交叉管道之上。
三、 液氨調閥、流量計堵塞優化
1、 液氨調閥、流量計堵塞原因分析
在脫硝供氨系統運行5個月后，發生液氨蒸發器液氨調門堵塞，調閥開度逐漸增大，不能穩定氨氣稀釋罐壓力;爐側氨氣流量計堵塞，造成流量計不準確，噴氨量調整困難。液氨調門頻繁堵塞，最高達每天需要解體清理一次，氨氣流量計因堵塞不穩定，嚴重影響脫硝系統運行。

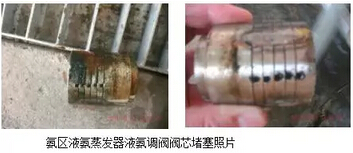

對液氨調門檢查，清理堵塞物，主要是氨氣中攜帶的廢油和鐵雜質。

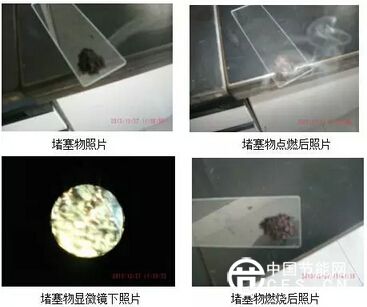

氨氣流量計堵塞物分析：
在2013年12月份，#1爐噴氨調門、流量計出現異常，流量計自動顯示流量調大，造成噴氨量增大。堵塞物能被磁鐵吸附，為鐵化合物與油形成的混合物，鐵的氧化物為細小顆粒，主要是管道殘留物，油來源與液氨中。
2、 液氨市場調查
供氨市場調研，對本地區售氨企業生產工藝進行現場調查，主要是質量控制，出售液氨質量含量、雜質是否滿足要求，排除不合格生產氨的企業。從化工企業液氨生產工藝和現有產品質量控制方法考慮，盡量不使用石油、天然氣作為原材料的生產液氨企業。
四、 加裝液氨過濾器提高液氨品質，降低堵塞次數
通過液氨生產企業調研，一是生產液氨工藝帶入少量的油、水等雜質;二是防止液氨對罐體的腐蝕，罐體內壁采用油的保護方式;三是液氨壓縮機漏油進入液氨系統。
液氨生產企業為提高液氨含量往往使用液氨過濾器，將液氨過濾器引入到供氨系統，過濾液氨中的油、水、鐵的化合物等雜質。

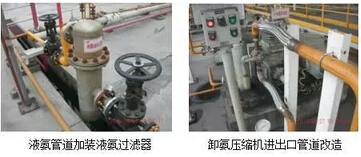

通過加裝液氨過濾器，接卸過液氨后將過濾雜質排出。運行2年以來，液氨過濾器、氨氣流量計堵塞現象明顯降低，可以連續運行6個月無堵塞。
過濾器采用玻璃纖維不銹鋼復合燒結濾芯，將液氨純度提到99.9%，選用3支5um過濾精密，直徑70mm，高度490mm，濾芯為內螺紋連接。玻璃纖維濾芯使用周期為三個月，孔徑會逐步變大影響過濾，需要定期進行更換。采用波紋管密封的截止閥，其關鍵部件——金屬波紋管，采用的是內藏式波紋管，免沖刷設計，另采用多層結構，通過液壓成形，可保證最大程度的壽命延長。
五、 液氨壓縮機四通閥泄漏優化
四通閥泄漏原因分析：氨區系統投運前進行氮?dú)庵脫Q和試壓，系統嚴密性通過驗收，系統嚴密可靠。在運行一段時間，接卸過幾次液氨后，液氨壓縮機四通閥開始泄漏，采用臨時粘接的辦法進行處理。通過現場觀察，液氨壓縮機進出口管道彎頭多阻力大引起管道振動，四通閥與管道為絲扣連接，在振動后引起泄漏。
系統優化避免泄漏：液氨壓縮機位置管道不易再進行改變，一是通過加固管道減少振動，控制振源;二是將四通閥與管道采用金屬軟管連接，減少振動能量傳遞，使得四通閥不因振動引起泄漏。
六、 結束語
通過在液氨鶴管出口管道加裝液氨過濾器，降低雜質進入液氨儲罐，避免液氨蒸發器液氨調閥、爐側氨氣流量計頻繁堵塞;解決液氨壓縮機四通閥泄漏，接卸液氨正常進行，為供氨系統及脫硝系統穩定運行提供條件。
