石墨烯是目前重要的儲能材料，石墨烯電池近來更是博得了眾人的眼球，那么石墨烯都有哪些制備方法呢，今天就和小編一起來研究一下吧!一文知曉石墨烯現階段的制備技術及發展現狀。值得收藏哦!

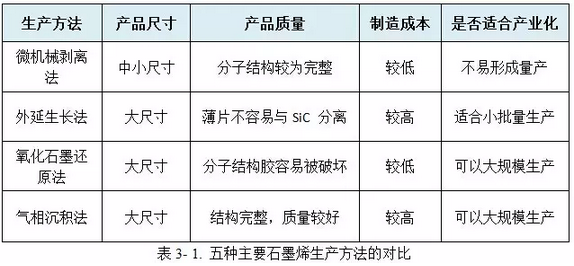

微機械剝離法

石墨烯首次是由一種叫微機械剝離的方法被制備出來的，科學家們先高定向熱解石墨，再在石墨表面離子刻蝕出微槽，并將其粘到玻璃襯底上，隨后用普通膠帶在石墨上反復剝離，得到粘附在膠帶上約10μm厚的石墨烯薄膜，然后放入丙酮溶液中進行超聲，最后利用范德華力或毛細管力將石墨烯取出。這種方法存在尺寸不易控制，無法可靠地制備出尺寸足夠的石墨烯，產率低且成本高，不能滿足工業化需求，目前只應用于實驗室級別的測試。

化學氣相沉積法

石墨烯被首次制備出來以后，證明了這種單層的碳原子組成的二維材料可以獨立存在，給許多石墨烯相關的產業帶了新的希望。但是上述的微機械剝離法得到石墨烯只能滿足實驗室級別的應用需求，因此研制可實現量產化的、質量和尺寸可控的石墨烯制備工藝是這些年科研工作者們的一個挑戰。

化學氣相沉積(CVD)法是借助氣相化學反應在基體，如，鎳(Ni)，銅(Cu)，釕(Ru)，銥(Ir)，鉑(Pt)，鈷(Co)，鈀(PL)，金(Au)，表面上沉積石墨烯薄膜的一種工藝技術，沉積過程中引入碳源，如，氫稀釋的甲烷，形成石墨烯，這個過程可以通過，例如，基板溫度、沉積時間、壓力、基板的類型和氣體成分等多種因素控制。有報道，由于二氧化碳輕度氧化性質，生長化學和銅金屬基板的均勻性和一致性等對制備石墨烯質量的影響可通過使用二氧化碳和富含二氧化碳的氣體環境改善。CVD法生產的石墨烯具有質量高、生長面積大等優點，已經成為目前制備高質量石墨烯的主要方法，但工藝復雜且成本較高。另外，許多證據表明，相比機械剝離石墨烯，CVD制備的石墨烯是多晶且有缺陷的。大量晶界削弱了CVD法制備石墨烯的力學性能和電性能。

提高石墨烯域的大小是降低晶界區的有效途徑。因此，通過增加石墨烯域的大小來弱化晶界的負面影響對質量改進是非常重要的。CVD法制備石墨烯的過程中，由于在最初生長階段的大成核密度，單晶面積的大小幾乎被限于數微米級別。近年來，一些提高石墨烯單晶面積的有效方法有被報道，例如，銅箔作為基體、延長銅箔的退火時間。還有控制在烴前體中的氫對控制石墨烯的尺寸和形貌也至關重要，它作為一個蝕刻劑在銅基上催化石墨烯形成。氫與烴氣體混合物的作用：在銅基板上，通過激活物理吸附表面結合的基團(CHX)S，推進石墨烯生長;在石墨烯生長時受限于選擇蝕刻弱結構的炭，如石墨烯和無定形炭的邊緣。

很多根據CVD法衍生出來的石墨烯制作方法試圖提高石墨烯的單晶面積、簡化工藝并降低工藝成本。如常壓化學氣相沉積(APCVD)法,是相對較新的技術，是在常壓下沉積固態薄膜的一種方法。由于是常壓條件，工藝相對傳統CVD法更簡單且經濟。通過混合5%的CH4和95%的Ar氣體作為碳源，精確控制極低流量的CH4，可以到達提高石墨烯單晶面積的目的，在Cu箔基體上，能得到均勻的毫米大小的石墨烯單晶域。當石墨烯被應用于電子設備時，也可以利用APCVD法來去除金屬催化劑(幾乎所有CVD法都依靠金屬催化生長石墨烯)和轉移石墨烯到介電襯底(SiO2/Si，SiO2，等)。但是，轉移過程中容易造成污染，起皺，和樣品的破損。有研究者在介質襯底上直接生長的石墨烯，但是生長的石墨烯總是有缺陷和低結晶度，而且必須利用高合成溫度(1600℃)或者高成本的等離子體增強化學氣相沉積(PECVD)方法，因此成本高而石墨烯的物理性能相對較差。有報道顯示，利用APCVD法，一種新型的NiAl2O4基體膜覆蓋在SiO2片上可以直接生長大尺寸均勻的石墨烯，并解決上述的問題,無需從生長基體上轉移石墨烯膜。在Ar與H2的氣體環境下，大量Ni2+離子在NiAl2O4膜上或里面可以被還原，使Ni顆粒被沉淀在基體表面。這些Ni顆粒作為催化劑首先被氫還原，均勻地與氧化鋁表面結合，使石墨烯膜生長在基板上，從而有效地催化形成連續的石墨烯薄膜，這里的Ni顆粒類似于鎳箔的作用。合成的石墨烯/Ni/Al2O3/SiO2復合膜具有優良的導電性，可以作為染料敏化太陽能電池的對電極，光電轉換效率為7.62%，高于基于FTO對電極的染料敏化太陽能電池的效率(7.50%)。

熱絲化學氣相沉積(HFCVD)或熱線化學氣相沉積法(HWCVD)近些年較少被應用，但是它在許多方面仍然具有吸引力，如快速升溫對石墨烯的大規模和快速制造非常有利;利用催化裂化反應在熱線/絲上沉積薄膜,這個等離子游離過程可以消除高能離子轟擊沉積的石墨烯薄膜的風險;因為剛性或柔性襯底不參與分解過程，容易被處理，具有良好的階梯覆蓋性和均勻性，是制備大面積、高質量石墨烯的一個很好的方法。但是，也有報道稱，HFCVD和HWCVD制備的石墨烯有高密度的缺陷。

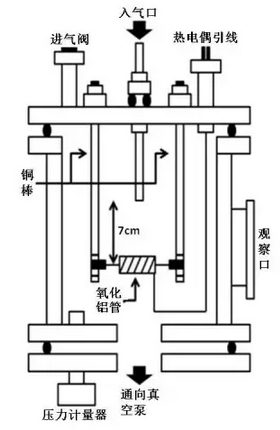

在HFCVD系統基礎上改進后，又發展有熱絲熱化學氣相沉積(HFTCVD)法。有報道用加熱的鉭絲(Ta)在1800℃下，用HFTCVD系統，制備單層石墨烯，并發現將銅基板放置在氧化鋁管內會造成氣體流量和成分梯度，和排除任何在銅上成核的概率。用HFTCVD法制備石墨烯的具體過程如圖1所示。氧化鋁管一端密封繞鎢(W);長絲與基板卷繞一起后被安裝在系統內部。一個熱電偶放在Cu箔上用于在整個制造過程中監測基板的溫度。然后長絲被掛在兩銅桿之間，連接到外部電源。該系統的基礎壓力為5.0×10−5mbar，W熱燈絲用于加熱Cu箔到1000℃的制造溫度。在反應前，Cu箔的原生氧化層被清理。石墨烯膜生長是在CH4/H2混合氣體中進行。隨后，降溫通N2氣得到石墨烯膜。

圖1. 熱絲化學氣相沉積(HFTCVD)系統示意圖

目前，化學氣相沉積(CVD)法，以及迅速發展的以CVD法為基礎的改進方法，是制備高質量、大尺寸、高單層率石墨烯的首選。由于這些方法是在基體表面上生長石墨烯膜，因此在制造過程中，最關鍵的步驟之一是從基體表面轉移完整的石墨烯膜，并無任何化學殘留，這對石墨烯的應用也非常重要。

最常用的方法是“載體膜(carrier film)”法(圖2(a))，在轉移過程中，石墨烯膜被附著于載體膜，通常是較厚的聚甲基丙烯酸甲酯(PMMA)膜或熱釋放膠帶膜。以從Cu箔轉移石墨烯到SiO2基板為例，具體過程是：生長石墨烯的銅表面的一面被PMMA旋涂，然后烘烤除去溶劑。另一面由O2等離子體蝕刻，除去背面的石墨烯和溢出的PMMA。然后，底層的Cu箔使用水銅的蝕刻液蝕刻掉，使無支撐的PMMA/石墨烯膜漂浮在蝕刻液上。PMMA/石墨烯膜再經過清洗工藝去處除銅殘留。用去離子水清洗后，PMMA/石墨烯層轉移到SiO2基板。經過軟烤150℃，促進石墨與基體的附著力，PMMA支撐物溶解在丙酮中，在基體上的石墨烯膜脫出。這個過程只留下微量的PMMA殘留在石墨烯表面。

“蓋印”法，即提取石墨烯的彈性材料，如聚二甲基硅氧烷(PDMS)(圖2(b))。生長襯底被蝕刻掉，印模/石墨烯被轉移到目標基體。不同于“載體膜”法，這里是蓋印的方式，印模是由機械剝離除去，留下石墨烯與目標基體。需要注意的是，只有當石墨烯與基體界面粘合力比石墨烯/印模的粘合力強的時候，蓋印方法才有，因此這種方法無法應用于親水性和平面基體。

“自我釋放轉移(self-release transfer)”法，是一種組合了“載體膜”法和“蓋印”法的第三種方法(圖2(c))。在該方法中，一個特定的聚合物膜(自我釋放層)首先在石墨烯上離心鑄造。彈性印模被放置在自我釋放層上。生長的金屬襯底被蝕刻掉，留下的石墨烯/自我釋放層在彈性印膜上。然后，石墨烯被印模帶入目標基體，印模被機械去除。最后，自我釋放的聚合物在合適的溶劑條件下溶解。這種方法可以提供更清潔的石墨烯，也可以使石墨烯轉移到各種脆弱或軟基體。

圖2. CVD法生長的石墨烯轉移

(a)載體膜法 (b)蓋印法 (c)自我釋放轉移法

氧化還原法

除了CVD法，氧化還原法也是可實現量產的石墨烯制作工藝之一,它更高效且成本較低，一般是用天然石墨與強氧化性混合酸反應，再加入氧化劑得到帶官能團，如羧基、環氧基和羥基，的氧化石墨(GO)。而后經超聲分散使GO分散在溶劑中，并加入還原劑得到石墨烯。還原過程可以去除氧化石墨烯表面的含氧基團，但同時會造成石墨烯表面缺陷。另外，天然石墨是石墨烯疊加團聚而成的，其中的石墨烯尺寸形態不統一，導致得到的石墨烯也存在尺寸形態不統一的問題。氧化過程中，很難保證單層石墨烯邊緣與反應劑反應并能分離出來，因此也有得到的石墨烯的單層率不穩定的問題。

在石墨烯復合材料的制備中，大量使用的是GO。由于GO本身的官能團，使在液相中的石墨烯顆粒具有互相排斥力，可以分散在溶劑中，與多種材料合成為石墨烯復合材料。大量文獻中提到的一種制備GO的方法是改性hummer(悍馬)法，是混合粉末石墨，硝酸鈉，硫酸后加入高錳酸鉀，這種方法更安全快捷。

2013年，一種通過同步還原和組裝方法制作的可調透光率和導電性的大面積石墨烯薄膜被報道。研究者用金屬基底和氧化石墨烯之間的氧化還原反應，將氧化石墨烯還原轉化成為石墨烯并組織成高度有序的原位薄膜。這種設計可實現工業規模的生產，并應用于未來的電子和光電領域。

圖3. 晶片尺寸的數層石墨烯薄膜轉移到PET基材

剖切單壁碳納米管法

剖切單壁碳納米管，是制作石墨烯納米帶(GNRs)的一種新技術。CNRs是一種納米結構的石墨烯，在許多應用方面，表現出非常不同的特性。例如，鋰離子電池和超級電容器的電極材料。雖然蝕刻石墨烯也可以得到納米結構的石墨烯，但是蝕刻的邊緣粗糙，影響它的電性能。而碳納米管的合成研究已經比較成熟，生產的碳納米管性質穩定可控。由于碳納米管的結構非常穩定，需要引入缺陷打開它們。剖切碳納米管的方法可以是，氧化和還原、等離子刻蝕和超聲。

氧化和還原法是基于溶液的氧化過程打開的碳納米管。具體過程為：分散碳納米管在濃硫酸中1–12小時后，用500wt%的高錳酸鉀處理?；旌衔镌谑覝叵聰嚢?小時，然后加熱到55到70℃一小時。當所有的高錳酸鉀消耗了，反應物倒在含有少量H2O2的冰中淬滅。溶液在聚四氟乙烯膜中過濾，剩余的固體用酸性的水清洗，然后再用乙醇/乙醚洗滌。由于強氧化過程，原GNRs被高度氧化，使得GNRs是非常絕緣的。為了提高材料的質量，需要在水相的氫氧化銨和水合肼中，進一步化學還原GNRs。但是氧含量仍高于原碳納米管。

另一個剖切方法是基于等離子體，刻蝕剖切碳納米管。這里需要準確控制蝕刻，因為碳納米管容易被等離子體完全地蝕刻掉。利用PMMA聚合基質可以部分地保護碳納米管。Ar等離子體用于蝕刻碳納米管/PMMA，這樣得到的GNRs質量高于氧化還原法制備的GNRs。

超聲波剖切法可以進一步提高GNRs的質量。碳納米管在空氣中煅燒，蝕刻掉雜質和氧化碳納米管的缺陷。然后在表面活性劑中利用超聲波處理，從缺陷處開始縱向剖切碳納米管。最后，超速離心去除粗大的碎片，得到GNRs分散溶液。

一般來說，物理方法有刻蝕大尺寸材料的能力，但是對設備有一定的要求。然而，材料邊緣較差的質量嚴重影響GNRs的電性能。化學方法可以產生高質量的真正的納米級寬度的GNRs，并有明確的邊緣，但是它無法一體化納米結構。因此，生產原子級定義的石墨烯納米結構的技術還有待開發。

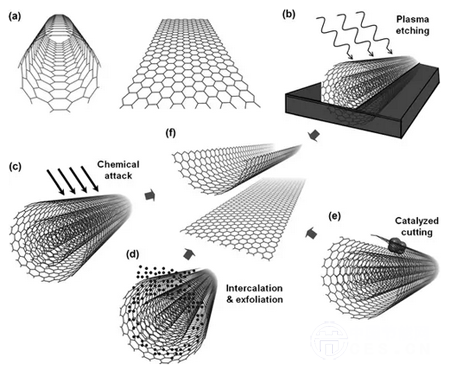

圖4. 各種方法剖切碳納米管來制作GNRs

其他石墨烯制造工藝

除了CVD法、氧化還原法以及制作納米結構石墨烯的剖切碳納米管法，還有液相剝離法和溶劑熱法也適合規模化量產石墨烯。液相剝離是加入溶劑后超聲波震蕩加熱，使得石墨剝離后得到石墨烯。這種方法成本低且操作簡單,但單層石墨烯產率不高、片層團聚嚴重、需進一步脫去穩定劑。因此，很多文獻報道改進的液相剝離法，例如利用電化學原理，對溶劑施加恒電壓后超聲波震蕩，使得石墨棒被剝離后得到石墨烯。相比其他的石墨烯合成方法，電解剝離法更環保安全。溶劑熱法是在水熱法的基礎上發展成的一種合成方法，在密閉體系以有機物或非水相為溶劑，在一定溫度和溶液的自生壓力下制備石墨烯。工藝簡單，成本低廉，適于規?；a(chǎn)。
