與傳統電網不同，微電網系統慣性較小，而DFIG 受風速影響輸出功率具有強間歇性、隨機性和弱支撐性的特點，其動態特性給微電網的穩定運行帶來較大影響，風電高滲透率將帶來微電網中穩定性、可靠性和電能質量問題。在擾動下，高滲透率微電網表現出包含連續和離散事件驅動的更為頻繁與復雜的混合動態特性。

在此課題背景下，今天小編為您介紹華南理工大學趙卓立及其合作者的研究成果：《含風電孤立中壓微電網靜態電壓穩定性分析及改善策略》。

本文共獲得了6個基金項目支持，分別為：國家高技術研究發展計劃(863 計劃)項目(2014AA052001)、廣東省科技計劃項目(2012B040303005)、廣州市南沙區科技計劃項目(2013P005)、南方電網科學研究院科技項目(SEPRI-K143003)、國家留學基金管理委員會資助聯合培養博士研究生項目(201406150017)

(以下為本文主干內容，原文詳見《電力自動化設備》2015年第35卷第11期)

含風電孤立中壓微電網靜態電壓穩定性分析及改善策略Analysis and improvement of steady-state voltage stability for isolated medium-voltage microgrid with wind power趙卓立，楊 蘋，蔡澤祥，周少雄，Timothy C. Green，雷金勇

1研究背景

當微電網由于外部電網故障或應用于偏遠地區和海島供電時，需孤島運行。孤立微電網是由分布式電源、儲能裝置、能量轉換裝置、相關負荷，聯合協調控制保護裝置和智能調度系統組成的小型發配電系統，是一個能夠?qū)崿F(xiàn)自我控制、保護和管理的自治系統。在孤立微電網中引入雙饋異步風力發電機組(DFIG)，能提高微電網的電壓和頻率穩定性。與此同時，微電網作為弱電網，容量較小，負荷特性對微電網系統的穩定有不可忽視的影響，負荷形式對微電網穩定性具有重要影響。

本文以主從控制模式微電網為研究對象，在研究微電網中雙饋風電機組的功率電壓特性的基礎上，考慮微電網運行方式約束，提出基于就地層儲能穩定控制、DFIG 快速變槳控制的靜態電壓穩定增強控制策略，以改善風速擾動下微電網的電壓穩定性。在PSCAD/EMTDC 中建立了中壓海島微電網系統及微電網穩定控制策略模型，微電網系統包含柴油發電機、雙饋風電機組、儲能系統以及由靜態負荷和動態負荷組成的綜合負荷模型，研究結果驗證了所提靜態電壓穩定增強控制策略的有效性。

2研究系統描述

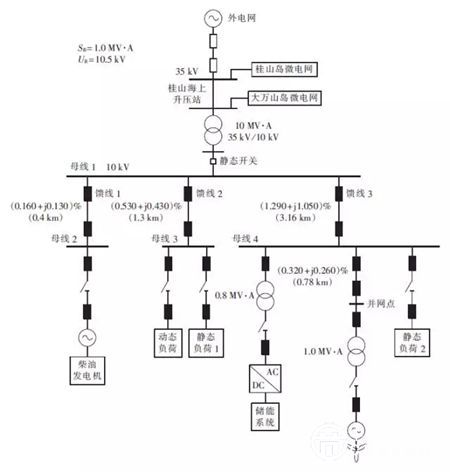

研究系統為珠海萬山海島新能源微電網示范項目東澳島智能微電網，系統規劃單線圖如下圖所示。

東澳島中壓海島微電網系統單線圖

3微電網中雙饋風電機組運行特性分析

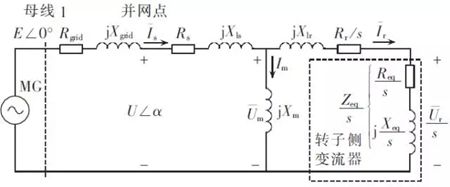

DFIG 接入微電網的等效電路如下圖所示。

DFIG 接入微電網的等效電路圖

在風速擾動下，DFIG 注入微電網系統功率變化時，會使線路上的電流產生 ΔI 的變化，在風機并網點的電壓變化值為：

將ΔU 分解為縱分量 ΔUR 和橫分量ΔUX，并進行歸一化：

可見，DFIG 在風速擾動下的電壓穩定性與接入點的短路容量的大小、DFIG 與微電網系統聯絡線的阻抗參數以及DFIG 的功率因數大小有密切的關系。

4微電網靜態電壓穩定增強控制策略

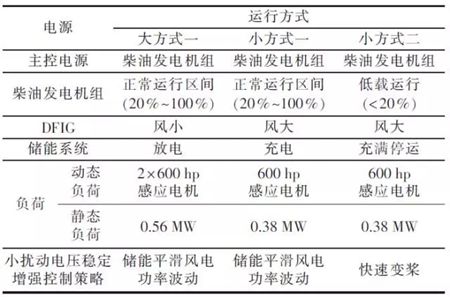

考慮東澳島微電網電源構成及出力特性，采用的運行方式安排與小擾動電壓穩定增強控制策略如下表所示。

運行方式安排與小擾動電壓穩定增強控制策略

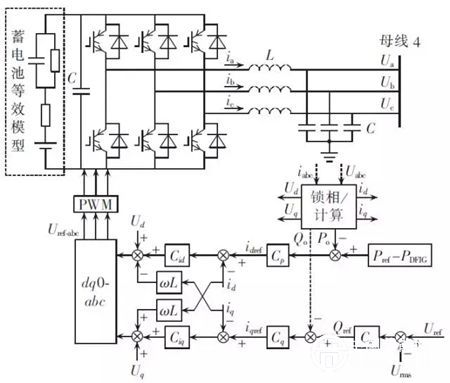

儲能系統配置在DFIG并網點附近，與 DFIG聯合運行。下圖為儲能系統的結構及對應的控制策略。

儲能系統的結構及控制策略

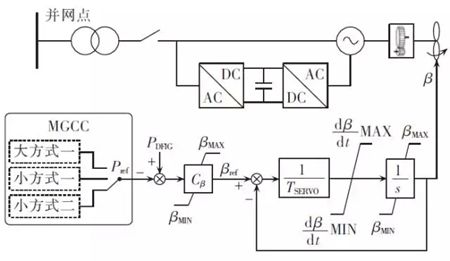

在風速擾動過程中，小方式二下DFIG快速變槳控制可有效提高微電網靜態電壓穩定性，其控制策略如下圖所示。

DFIG 快速變槳控制

5系統仿真及算例分析

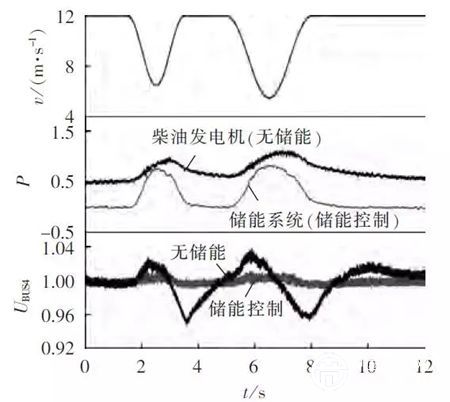

算例1大方式一下儲能系統平滑風電功率波動改善小擾動電壓穩定性。下圖描述了連續陣風擾動下儲能系統參與控制/無儲能 2 種情況下微電源有功響應與母線4電壓特性(均為標幺值)?？梢姡诖蠓绞揭幌聝δ芟到y(tǒng)有效地改善了微電網小擾動電壓穩定性。

陣風擾動下微電源有功響應與母線4 電壓特性(儲能控制/無儲能)

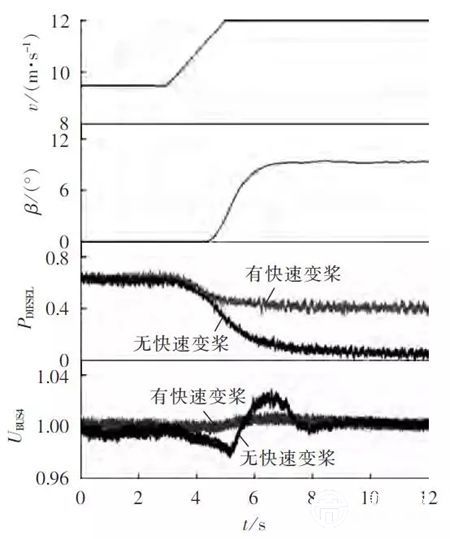

算例2小方式二下快速變槳控制改善小擾動電壓穩定性。下圖描述了漸變風擾動下 DFIG 槳距角參與控制/無槳距角控制2種情況下微電源有功響應與母線 4 電壓特性(均為標幺值)。可知，DFIG 快速變槳控制有效地抑制了母線 4 電壓波動。

漸變風擾動下微電源有功響應與母線4 電壓特性(快速變槳控制/無變槳)

6結論

本文首先分析了中壓孤島微電網中DFIG的功率電壓特性，分析表明中壓微電網系統節點電壓同時受有功潮流與無功潮流影響;利用DFIG可單位功率因數運行的優勢，通過控制儲能系統輸出或DFIG槳距角平抑風電功率波動，可有效抑制并網點電壓波動。針對微電網不同運行方式約束，為改善含DFIG微電網靜態電壓穩定性，提出了基于就地層儲能穩定控制、DFIG快速變槳控制的靜態電壓穩定增強控制策略。在PSCAD/EMTDC 中建立了東澳島微電網系統和穩定控制策略仿真模型，仿真驗證了穩定控制策略對于改善電壓穩定性的有效性。研究結果表明，小擾動電壓穩定增強控制策略能有效抑制陣風以及漸變風擾動下微電網母線和風機并網點電壓波動，補償遠端柴油發電機慢動態電壓調節能力;小方式二下DFIG快速變槳控制同時可減少柴油發電機長期低載運行以及風機頻繁啟停。本文提出的電壓穩定控制策略有利于微電網的安全穩定運行。本文提出的微電網電壓協同控制策略可為多能互補微電網穩定控制策略的研究奠定一定的基礎。

作者簡介趙卓立，博士研究生，現就讀于華南理工大學電力學院，他的主要研究方向為微電網協調控制與穩定性分析、新能源發電并網與控制技術。
