序號 |
項 目 |
“三位一體”高效節能技術 |
變頻技術 |
|
1 |

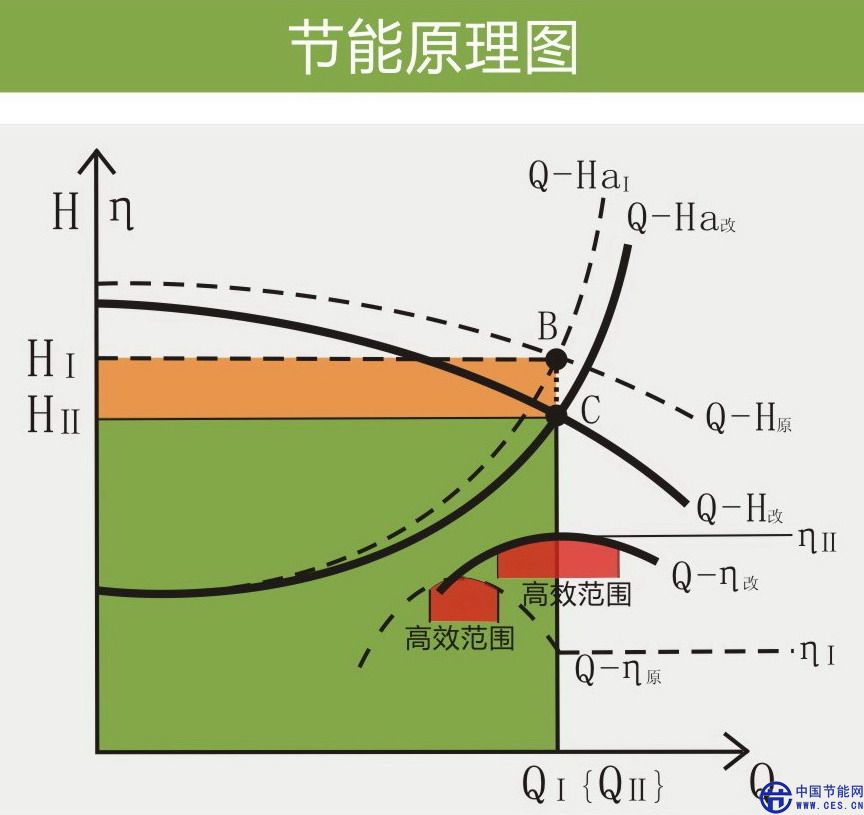

節能原理 |
是系統整體節能，是更徹底的一種節能方式，尋找出最佳工況點后，量身定做高效節能水泵和高效電機替代原來的低效率運行水泵及電機 |
通過改變頻率，改變電機的轉速，利用轉速與水泵的流量、揚程及功率成線性關系，安裝變頻器調整水泵電源頻率改變原有水泵轉速，達到降低水泵能耗 |
|
2 |
實施方法 |
整體換泵或電機或管路或閥門，不僅能使設備運行效率大大提高，同時設備得到升級，本身的機械效率也提升 |
對原系統不作整改、調整，單獨在電機上另外安裝變頻器，水泵和電機等設備不能更新 |
|
3 |
節能效果 |
各行業統計平均節電率30% |
各行業統計平均節電率25%左右，因變頻器本身需要能耗，個別情況下節能后整體能耗不降反升 |
|
4 |
水泵效率 |
高效率，并比常規水泵額定效率提高5-10%以上 |
扔使用原來的水泵，變頻后水泵效率會進一步降低 |
|
5 |
節能計量 |
計量方便、準確，過程十分透明，一目了然 |
無法直接計量 |
|
6 |
產品壽命 |
壽命15年以上，且在正規操作下，可一直保持高效率運行 |
國產變頻器壽命2-3年，進口的5-8年，電子元件容易損壞，且較難維修 |
|
7 |
環境要求 |
無特殊環境要求，只限于泵房，不涉及到控制室 |
需要單獨建控制室，電氣設備對環境濕度、溫度等要求較高 |
|
8 |
適用范圍 |
適用于對工況比較穩定的系統 |
適用于變工況系統 |
|
9 |
劣勢 |
1、對變工況系統適用性相對較差； |
1、 僅從流量入手，無法改變低效率運行，無法降低管路阻抗，無法消除無效流量，節電率不高； 2、 對有問題或較為復雜系統，起不到節能作用，常常發生“變頻一變，效果變差”現象； 3、 本身耗能、對電網產生污染，設備復雜龐大，需要單獨建控制室，增加了用戶的管理成本和人力成本 |
|
10 |
實施過程 |
先診斷分析，有針對性整改調整，定做水泵電機，替換原水泵電機 |
簡單產品組合，采購到位后，開始在泵房和控制室進行安裝調試 |
|
11 |
實施周期 |
需量身定做，總時間為3-6個月 |
實時采購，總時間2-4個月 |
|
12 |
其它副作用 |
無任何增加的副作用 |
對電網造成污染，產生的電磁波對人體有一定危害，本身需要消耗電能 |
|
|

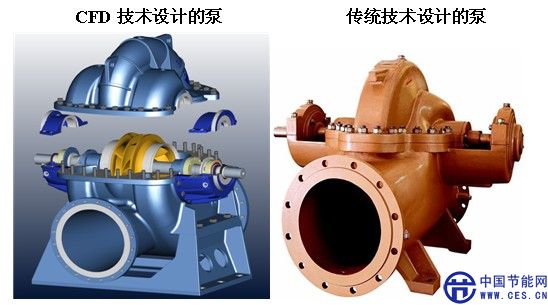

CFD技術 |
傳統設計技術 |
|
設計水力 模型階段 |
可視化、仿真分析，準確分析泵內流體的壓力、速度等流動狀況，優選最佳的水力模型。 |
根據以往的經驗或其他途徑獲得比較粗糙的水力模型。 |
|
泵設計階段 |
根據水力模型做一個試驗品，通常性能都較好，還可以局部改進以達到最佳。并且根據實際泵的性能對仿真公式做微小修正。 |
根據水力模型做一個試驗品，性能好不好很難說。如果性能不好，只能局部改進或換水力模型重做。 |
|
型號擴展 階段 |
改變泵體尺寸、葉輪尺寸等邊界條件后，再次計算、仿真分析，模擬出幾乎全系列大小的泵型的性能、泵內部流動情況，再選擇性能優秀的完成整個系列泵型的設計。確保每個規格的泵的性能都優秀。 |
預先確定需要的性能，再根據相似理論由試驗品的模型來進行相似計算，從而擴充整個系列的泵型。擴充的泵型能否達到試驗品的性能很難說。 |
