通信基站分布式供電方案（室內、室外）
方案用主要設備：通信用應急電源（EPS）(采用標準TD/T2062—2009)
動力源理解完整具體的客戶需求：
1、避免因市電中斷動力配套設備故障而引起基站中斷
2、避免不符合國家政策與環保要求的噪聲和空氣污染
3、避免高能耗
4、避免傳統供電方式中電池的過放電現象。
5、避免在室外供電時出現的灰塵、濕度、酸度導致的供電設備故障，室內供電時出現的高溫、散熱性差的情況。
動力源提供精益求精的方案特點：
1. 高可靠性，分散供電，就地配電，降低單點故障損失
2. 抗沖擊模式設計
3. 超強的過載能力設計
4. 完善的智能化電池管理及維護功能
5. 獨立的充電系統
6. 高效率的節能方案設計
7. 方便操作、便于安裝、維護
8、具有完善的防雷保護措施
9、低噪聲
動力源創造最大化的顧客收益：
1、 最低節約20%能耗，并同時減少機房空調的負擔，降低空調能耗。大大提高使用壽命和可靠性。
2、 提升客戶社會形象，將綠色環保的社會效益與經濟效益并舉。
3、 雄厚的技術實力與強大的人才團隊將第一時間響應滿足客戶對產品的各種非標要求。
4、完善的集后服務平臺，我公司在全國設有30個辦事處。遍布全國的銷售網絡。能保障迅捷周到的銷售和服務。
5、由辦事處，事業部，銷售中心三個層次組成銷售管理平臺。能快速反應、協調資源、大平臺服務與支持客戶。
通信基站供電系統電源解決方案(室外)
成功案例圖片
電源解決方案室外應用場景：鐵塔、水泥桿、房頂?shù)取?br />
安裝方式：落地、壁掛。 進出線方式：下進下出
防護等級：IP55、防盜配置
1.系統參數：
額定輸出容量： 交流：1000—4000VA兩路（可按顧客需求配置）
直流：1-2A/48V輸出一路
輸入交流電壓： AC220V±30%
輸出交流電壓： 市電正常：與市電一致
逆變輸出： AC220V±1%
額定輸出頻率： 市電正常：與市電一致
逆變輸出： 50Hz±1%
電池組額定電壓：DC-48V
2.組合式結構：電源室及電池室隔離（防酸霧），系統配置我公司自主研發的室外專用應急電源模塊，主要由逆變器、充電器、系統控制器,交、直流配電單元、電池檢測及保護單元等部件組成。機柜下層放置蓄電池組或電池柜、主機柜分體，多種柜體選擇、根據客戶需求靈活安放。
3.交流輸入采用單相三線制，交流輸入配有斷路器、浪涌保護器。
4.電池組通過電池分路熔斷器、電流傳感器與充電器的輸出并聯，由充電器為電池組充電，逆變器為交流負載供電。用兩個接觸器實現二次下電功能。
5.超寬的溫度適應范圍：系統：－40～70 ℃
系統配置溫控排風系統，當機內溫度高于35℃時自動接通排風扇。
低溫時的電池加熱裝置：150-300W，當機內溫度低于5℃時自動接通。
6.控制器預留有干結點告警接口、RS-232智能通信口，可將系統故障狀態輸出至監控中心。
室外機柜方案機柜特點：
1、尺寸、重量：
a、650 mm×650 mm×1600mm、重量40Kg。
機柜中預留19英寸寬、3-5U高的空間，以滿足傳輸?shù)仍O(shè)備安裝
b、650 mm×650 mm×1000mm、重量25Kg。
2、電池:65-200Ah 1組 （12V×4只）； 重量：20*4Kg～63*4Kg
3、防護等級：IP55
4、系統機柜防盜設計并配置三點防盜鎖、門禁告警，安全可靠。
通信基站供電系統電源解決方案(室內)
成功案例圖片
電源解決方案室內應用場景：電梯間、豎井、樓道等。
安裝方式：落地 、壁掛。 進出線方式：可選
防護等級：IP32--55、防盜配置
1.系統參數：
額定輸出容量： 交流：1000—4000VA兩路（可按用戶需求配置）
直流：1-2A/48V輸出一路
輸入交流電壓： AC220V±30%
輸出交流電壓： 市電正常：與市電一致
逆變輸出： AC220V±1%
額定輸出頻率： 市電正常：與市電一致
逆變輸出： 50Hz±1%
電池組額定電壓：DC-48V
2.組合式結構：電源室及電池室隔離（防酸霧），系統配置我公司自主研發的專用應急電源模塊，主要由逆變器、充電器、系統控制器,交、直流配電單元、電池檢測及保護單元等部件組成。機柜下層放置蓄電池組或電池柜、主機柜分體，多種柜體選擇、根據客戶需求靈活安放。
3.交流輸入采用單相三線制，交流輸入配有斷路器、浪涌保護器。
4.電池組通過電池分路熔斷器、電流傳感器與充電器的輸出并聯，由充電器為電池組充電，逆變器為交流負載供電。用兩個接觸器實現二次下電功能。
5.超寬的溫度適應范圍：系統：－25～70 ℃
系統配置溫控排風系統，當機內溫度高于35℃時自動接通排風扇。
低溫時的電池加熱裝置：150-300W，當機內溫度低于5℃時自動接通。
6.控制器預留有干結點告警接口、RS-232智能通信口，可將系統故障狀態輸出至監控中心。室內方案機柜特點：
1、室內機柜尺寸、重量：
1KVA: (高*寬*厚) 800 mm×600 mm×260mm、 重量： 10kg
2KVA: (高*寬*厚) 1000 mm×700 mm×260mm、重量： 15kg
3KVA：(高*寬*厚) 1300 mm×700 mm×300mm、重量： 20kg
4KVA：(高*寬*厚) 1500 mm×700 mm×400mm、重量： 25kg
（不含蓄電池）：
2、防護等級：IP32-45
3、系統配置防盜鎖，安全可靠。
4、分體結構，可壁掛、落地、靠墻安裝
通信基站通信系統電源遠程供電方案
電源解決方案室外應用場景：
交通不便利的山區、散布村落、城區市內分布系統、建筑物、公路、地鐵、隧道等電力覆蓋。
方案用主要設備：通信用應急電源（EPS）(采用標準TD/T2062—2009)
動力源理解完整具體的客戶需求：
1、避免因市電中斷動力配套設備故障而引起基站中斷
2、避免不符合國家政策與環保要求的噪聲和空氣污染
3、避免高能耗
4、避免基站在山區、鄉村、道路覆蓋地區的建設難度過大
5、避免維護難度過大
6、避免重復性投資
7、避免復雜的計費系統
動力源提供精益求精的方案特點：
1. 高可靠性、高安全性，（可選加裝隔離變壓器）
2. 抗沖擊模式設計
3. 超強的過載能力設計
4. 完善的智能化電池管理及維護功能
5. 獨立的充電系統
6. 高效率的節能方案設計
7. 方便操作、便于安裝、維護
8、具有完善的防雷保護措施，配備有效的浪涌保護
9、低噪聲
動力源創造最大化的顧客收益：
1、 最低節約20%能耗，并同時減少機房空調的負擔，降低空調能耗。大大提高使用壽命和可靠性。
2、 采用集中遠程供電方式，通常每系統每月用電約120度，傳統的系統每月用電則約在700～900度。
3、 提升客戶社會形象，將綠色環保的社會效益與經濟效益并舉。
4、雄厚的技術實力與強大的人才團隊將第一時間響應滿足客戶對產品的各種非標要求。
5、完善的集后服務平臺，我公司在全國設有30個辦事處。遍布全國的銷售網絡。能保障迅捷周到的銷售和服務。
6、由辦事處，事業部，銷售中心三個層次組成銷售管理平臺。能快速反應、協調資源、大平臺服務與支持客戶。
1.系統參數：
額定輸出容量： 交流：1000—21000VA（輸出分路可按用戶要求定制）
直流：1-2A/48V輸出一路
輸入交流電壓： AC220V±30%
輸出交流電壓： 市電正常：與市電一致
逆變輸出： AC220V±1%
額定輸出頻率： 市電正常：與市電一致
逆變輸出： 50Hz±1%
電池組額定電壓：DC-48V

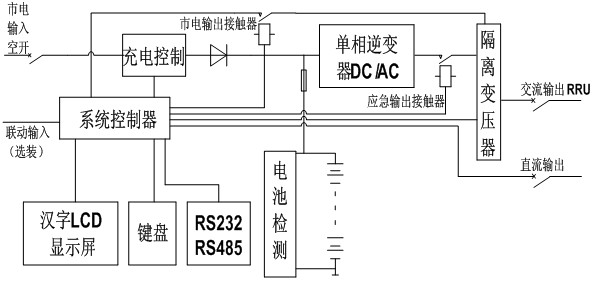

2.模塊化結構：電源室及電池室隔離（防酸霧），系統配置我公司自主研發的逆變電源模塊，可構成單體或N+1結構交流遠供電源系統。
3.交流輸入采用單相三線制，交流輸入配有斷路器、浪涌保護器。
4.電池組通過電池分路熔斷器、電流傳感器與充電器的輸出并聯，由充電器為電池組充電，逆變器為交流負載供電。用兩個接觸器實現二次下電功能。
5.超寬的溫度適應范圍：系統：－25～50℃
6.控制器預留有干結點告警接口、RS-232智能通信口，可將系統故障狀態輸出至監控
7.拉遠輸出回路采用隔離變壓器進行隔離措施，以提高供電的安全性。
