產品名稱：    A5-CPU222-AR，14點數字量，繼電器輸出
產品型號：    A5-CPU222-AR

訂貨數據

規格參數	訂貨號
A5-CPU222-AR，220V AC電源，8點24VDC輸入，6點繼電器輸出，3000步邏輯指令，2.5KB基本數據空間，1個RS232或RS485口	A5-CPU222-AR

性能參數

物理特性
尺寸(寬×高×深)	90×80×62mm
功耗	12W
存儲器特性
程序存儲器	3000步邏輯指令
數據存儲器	2.5KB
掉電保持	50年(內部EEPROM)
常規特性
定時器總數       1ms       10ms       100ms	2 18 44
計數器總數	32
內存存貯器位	256
時間中斷	2個1ms分辨率
模擬電位器	2個8位分辨率
布爾量運算執行時間	0.3µs
浮點運算執行時間	8µs
實時時鐘	內置
集成的通信功能
通訊接口	1個標準RS232（或標準RS485）
波特率	9.6K至115.2K
通訊協議	MODBUS-RTU或自由口通訊
I/O特性
本機數字量輸入點數	8
輸入類型	漏型/源型
本機數字量輸出點數	6
輸出類型	繼電器干接點
數字I/O映象區	256(128輸入/128輸出)
模擬I/O映象區	16(8輸入/8輸出)
允許最大擴展I/O模塊數	7
最大數字量I/O配置	248DI/DO
最大模擬量I/O配置	8AO/8AO
脈沖捕捉輸入	14
高速計數器     總數     單相計數器     兩相計數器	2 2×20KHz 2×20KHz
數字量輸入特性
本機集成數字量輸入點數	8
輸入類型	漏型/源型 (IEC 類型1/漏型)
額定電壓	24V DC
最大持續允許電壓	30V DC
邏輯1信號 ( 最小) 邏輯0信號 ( 最大)	18 VDC，2.5mA 5 VDC，1mA
隔離(現場與邏輯) 光電隔離 隔離組	有 500V AC，1分鐘 見接線圖
同時接通的輸入	8
最大電纜長度 屏蔽 非屏蔽	500米(標準輸入) 50米(高速計數器輸入) 300米(標準輸入)
數字量輸出特性
本機集成數字量輸出點數	6
輸出類型	繼電器干接點
每點額定電流(最大) 浪涌電流(最大)	2A 5A，觸點關閉
燈負載(最大)	30 WDC/200WAC
接通電阻(接點)	0.2歐姆
同時接通的輸出	6
兩個輸出并聯	是，僅輸出同組時
最大電纜長度     屏蔽     非屏蔽	500米(標準輸入) 150米(標準輸入)

通訊端口定義

連接器	針	PORT0
	1
	2	TxD
	3	RxD
	4
	5	邏輯地
	6
	7
	8
	9
	連接器外殼	機殼接地

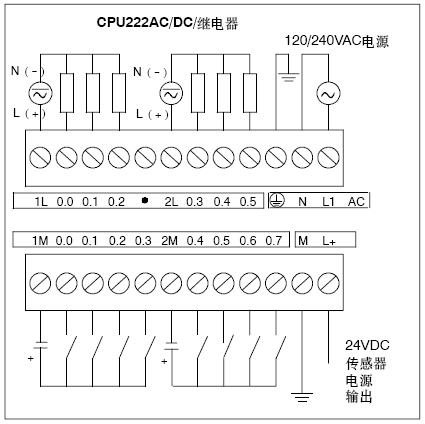

端子接線圖
