規格參數	訂貨號
A5-CPU224-DT，24V DC電源，14點24VDC輸入，10點24VDC輸出，1個RS232或RS485通信口	A5-CPU224-

物理特性
尺寸(寬×高×深)	120.5×80×62mm
功耗	10W
存儲器特性
用戶程序容量	3000步邏輯指令
用戶數據RAM	2.5KB
掉電保持	50年(內部EEPROM)
常規特性
定時器數       1ms       10ms       100ms	2 18 44
計數器總數	32
內存存貯器位	256
時間中斷	2×1ms分辨率
模擬電位器	2個8位分辨率
布爾量運算執行時間	0.3µs
浮點運算執行時間	8µs
實時時鐘	內置
電源供應       +5V       24V	660mA 400mA
集成的通信功能
通訊接口	1個標準RS232（或標準RS485）
波特率	9.6K至115.2K
通訊協議	MODBUS-RTU或自由口通訊
I/O特性
本機數字量輸入點數	14
輸入類型	漏型/源型
本機數字量輸出點數	10
輸出類型	固態——MOSFET
數字I/O映象區	256(128輸入/128輸出)
模擬I/O映象區	16(8輸入/8輸出)
允許最大擴展I/O模塊數	7
最大數字量I/O配置	242DI/DO
最大模擬量I/O配置	8AI/8AO
脈沖捕捉輸入	14
脈沖輸出	1×10KHz
高速計數器     總數     單相計數器     兩相計數器	2 2×10KHz 2×10KHz
數字量輸入特性
本機集成數字量輸入點數	14
輸入類型	漏型/源型 (IEC 類型1/漏型)
額定電壓	24V DC
最大持續允許電壓	30V DC
邏輯1信號 ( 最小) 邏輯0信號 ( 最大)	18 VDC，2.5mA 5 VDC，1mA

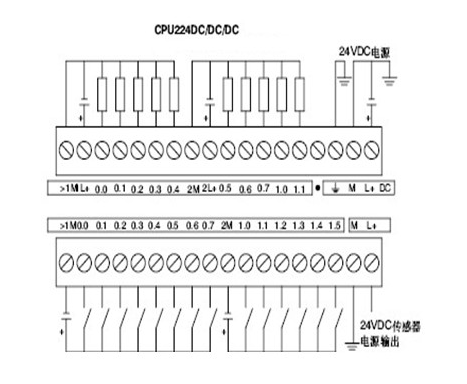

隔離(現場與邏輯) 光電隔離 隔離組	有 500V AC，1分鐘 見接線圖
同時接通的輸入	14
最大電纜長度 屏蔽 非屏蔽	500米(標準輸入) 50米(高速計數器輸入) 300米(標準輸入)
數字量輸出特性
本機集成數字量輸出點數	10
輸出類型	固態 - MOSFET(源型)
額定電壓	24V DC
輸出電壓范圍	20.4至 28.8 VDC
邏輯1信號(最小) 邏輯0信號(最大)	20 VDC，最大電流 0.1 VDC，10KW 負載
每點額定電流(最大) 每個公共端的額定電流(最大) 漏電流(最大) 浪涌電流(最大)	0.75A 6A 10μA 8A，100ms
燈負載(最大)	5 W
接通電阻(接點)	典型值0.3 歐姆，最大值0.6歐姆
隔離(現場與邏輯)     光電隔離     隔離組	有 500V AC，1分鐘 見接線圖
延時(最大)     斷開到接通     接通到斷開	2ms(Q0.0)，15ms(其它) 10ms(Q0.0)，130ms(其它)
脈沖頻率(最大)	10KHz(Q0.0)
同時接通的輸出	10
兩個輸出并聯	是，僅輸出同組時
最大電纜長度     屏蔽     非屏蔽	500米(標準輸出) 150米(標準輸出
