正航plc A5-CPU224-AR 正航自動化控制器

單價	面議對比
詢價	暫無
瀏覽	432
發貨	上海市付款后3天內
品牌	正航
過期	長期有效
更新	2015-07-10 11:01

聯系方式

加關注0

上海正航電子科技有限公司

企業會員第11年

資料未認證

保證金未繳納

上海市
上次登錄 2016-03-31 •
安蕭如 (先生)

進入主頁更多產品

詳細說明

產品名稱： A5-CPU224-AR，24點數字量，繼電器輸出
產品型號： A5-CPU224-AR

訂貨數據

規格參數	訂貨號
A5-CPU224-AR，220VAC電源，14DI×24VDC，10DO×Relay	A5-CPU224-AR

性能參數

物理特性
尺寸(寬×高×深)	120.5×80×62mm
功耗	7W
存儲器特性
程序存儲器	3000步邏輯指令
數據存儲器	2.5KB
掉電保持	50年(內部EEPROM)
常規特性
定時器總數 1ms 10ms 100ms	2 18 44
計數器總數	32
內存存貯器位	256
時間中斷	2×1ms分辨率
模擬電位器	2個8位分辨率
布爾量運算執行時間	0.3µs
浮點運算執行時間	8µs
時鐘	內置
電源供應 +5V 24V	660mA 400mA
集成的通信功能
通訊接口	1個標準RS232（或標準RS485）
波特率	9.6K至115.2K
通訊協議	MODBUS-RTU或自由口通訊
I/O特性
本機數字量輸入點數	14
輸入類型	漏型/源型
本機數字量輸出點數	10
輸出類型	繼電器，干觸點
數字I/O映象區	256(128輸入/128輸出)
模擬I/O映象區	16(8輸入/8輸出)
允許最大擴展I/O模塊數	7
最大數字量I/O點數	230
最大模擬量I/O點數	8AI/8AO
脈沖捕捉輸入	14
高速計數器總數 單相計數器兩相計數器	2 2×20KHz 2×20KHz
數字量輸入特性
本機集成數字量輸入點數	14
輸入類型	漏型/源型 (IEC 類型1/漏型)
額定電壓	24V DC
最大持續允許電壓	30V DC
邏輯1信號 ( 最小) 邏輯0信號 ( 最大)	18 VDC，2.5mA 5 VDC，1mA

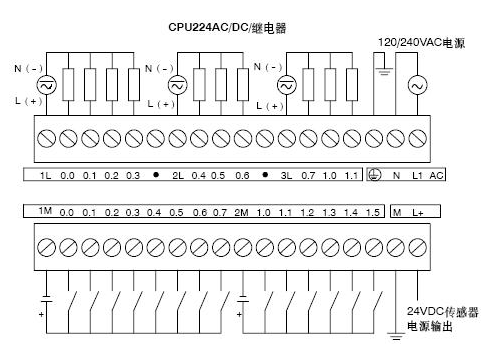

隔離(現場與邏輯) 光電隔離隔離組	有 500V AC，1分鐘見接線圖
同時接通的輸入	14
最大電纜長度屏蔽非屏蔽	500米(標準輸入) 50米(高速計數器輸入) 300米(標準輸入)
數字量輸出特性
本機集成數字量輸出點數	10
輸出類型	繼電器，干觸點
每點額定電流(最大) 浪涌電流(最大)	2A 5A，觸點關閉
燈負載(最大)	5 WDC/200WAC
接通電阻(接點)	0.2歐姆
同時接通的輸出	10
兩個輸出并聯	是，僅輸出同組時
最大電纜長度屏蔽非屏蔽	500米(標準輸出) 150米(標準輸出)
