2014年，三部委聯合下發了《煤電節能減排升級與改造行動計劃(2014-2020年)》，要求積極發展熱電聯產，堅持以熱定電，嚴格落實熱負荷，同步配套完善供熱管網，深入淘汰落后產能。這使得熱電聯產行業迎來了又一個春天。華電電力科學研究院(以下簡稱華電電科院)超前布局，組建了一支專門從事供熱節能技術研究的高素質科研人才隊伍。該團隊以實現中科院工程熱物理所吳仲華、蔡睿賢、金紅光三位院士的能量綜合梯級利用科研成果轉化為目標，研究如何解決熱電廠冷端損失大、供熱“產—輸—配”過程中效率低等問題，形成了包括熱電聯產、工業供熱、采暖供熱等方面的技術體系和專利群，取得的成果被授予多項國家級、省(部)級科技進步獎，并榮獲“全球人居環境綠色技術獎”。

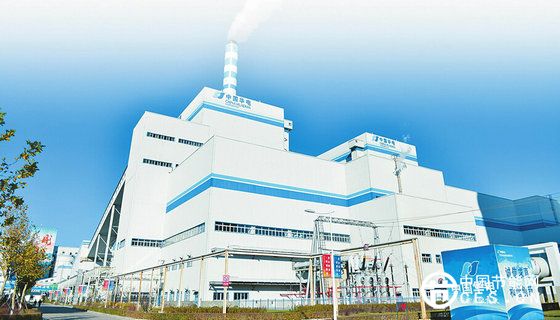

圖1 開展供熱節能改造的華電丹東金山電廠全貌。

溫度對口、梯級利用

1980年，我國著名工程熱物理學家吳仲華先生(院士)在中共中央書記處舉辦的科學技術知識講座報告中，首次提出了“溫度對口、梯級利用”的科學用能思想;之后，蔡睿賢院士對其做了比較明確的定義和闡述;金紅光院士在此基礎上進行了拓展，提出了“溫度對口、梯級利用;組分對口，分級轉換”的綜合梯級利用原則。熱電聯產供熱方式符合能量的梯級利用基本原理，將發電與供熱兩個熱力過程進行有機集成，大大提高了機組的熱效率，這是其得到快速發展的主要原因。但在熱力生產過程中，仍存在供熱溫度和壓力遠高于需求的溫度和壓力、為了達到需求壓力而采用汽輪機節流、熱網疏水接口溫度不匹配等問題。

華電電科院始建于1956年，是中國華電集團公司的全資科研機構和專業技術支持機構，現有職工近900人，具有多名行業內知名專家。華電電科院主要致力于開展火電廠節能增效、火電廠中低溫余熱綜合利用、電廠脫硫脫硝、技術監督、電站調試及性能試驗、分布式能源、以及水力發電、風電、太陽能等新能源的研究和技術服務工作。

值得一提的是，華電電科院是五大電力集團和電科院中，唯一一個擁有專門從事供熱節能技術研究專業人才隊伍的單位。該隊伍由老、中、青三代的30余名專家和員工組成，90%以上擁有碩士及以上學歷。從2010年開始，華電電科院投入了大量科研力量，主要用于研究如何解決熱電廠冷端損失大、火電廠熱力系統中溫度不匹配現象、輸送過程中輸送損失大、分配過程中分配不均勻造成浪費，以及供方的參數遠高于需求方等問題，并形成了一系列相關科研成果，組織形成了供熱業務技術體系和專利群。該團隊還承擔多項省(市)、國家級重點科技攻關課題，并榮獲國家能源局科技進步獎、北京市科技進步獎、中國電力科技進步獎、全國電力職工技術成果一等獎等20余項國家級、省(部)級科技進步獎。此外，該團隊的研究成果還獲得了國際認可：在2014年哥倫比亞首都波哥大市里約+20峰會分論壇(聯合國2014全球人居環境論壇)中榮獲全球人居環境綠色技術獎，這是目前電力行業企業首次獲得該獎項。

能量利用率達到90%以上

截至2013年底，我國熱電聯產年供熱量為324128萬吉焦，0.6萬千瓦及以上熱電聯產裝機已達25182萬千瓦，占同容量火電裝機容量的29.12%，占全國發電機組總?cè)萘康?0.3%，位居世界第一。但火力發電廠在純凝工況下的能源利用率通常低于40%，而有抽汽供熱的熱電聯產機組能源綜合利用率也不到60%，其中通過冷卻塔排放的熱量要占到30%以上，甚至達到40%以上。如果能將這部分能量有效利用，火電廠的能量利用效率將大幅提高。

為了充分有效利用電廠冷卻塔排放的熱量，華電電科院研發出熱泵與發電機組相耦合的能量梯級利用技術。該技術基于能量梯級利用原理，將吸收式熱泵與電廠供熱系統進行有機整合，實現了熱電聯產機組低溫余熱的有效利用，用于滿足居民供熱需求。該技術可根據外界需求使供熱機組和熱泵系統在最匹配的狀態下運行，在不增加燃料量、基本不影響機組運行的情況下，極大地提升電廠的供熱能力，使電廠能源利用效率達到80%以上。

“熱泵和火電廠耦合的能量梯級利用技術”已成為華電電科院擁有的成熟技術之一，現在已成功應用于佳木斯發電廠余熱利用項目、包頭東華余熱利用項目、北京二熱聯合循環機組深度節能項目、大唐哈一熱熱泵項目等10余個項目的可研、設計、施工過程技術指導、系統調試、運行優化等工作，并取得了良好的節能效果和可觀的經濟社會效益。例如，包頭東華熱電廠2×30萬千瓦機組循環水余熱利用改造項目，系統共設8臺單機容量4.07萬千瓦的吸收式熱泵，回收一臺機組的循環水余熱，另一臺機組備用。項目于2013年1月正式投運，新增供熱能力13.41萬千瓦(206.6萬吉焦)，單機最大供熱能力超過50萬千瓦，機組最大綜合熱效率超過85%。項目實施后，可實現新增供熱面積超過300萬平方米，年可新增供熱收益超過4000萬元，年節約標煤超過7萬噸，相應年減排二氧化碳近20萬噸。

北京二熱2×25.4萬千瓦聯合循環機組深度節能項目，是國內外首臺熱泵與聯合循環機組相結合的項目。該項目通過將汽輪機、余熱鍋爐和熱泵有機結合起來，實現了聯合循環機組能效的飛躍，為國內外分布式能源項目提供了提高熱電比和能效的新途徑。通過深度節能項目，電廠可以回收低溫余熱約10萬千瓦，年節約天然氣超過2000萬立方米，相應年減排二氧化碳5.9萬噸以上。該聯合循環機組在純凝工況時，聯合循環熱效率約為50%;在供熱模式時，機組最大發電功率為23萬千瓦，供熱功率為22.8萬千瓦，機組能源利用率達到90%以上，機組整體的效能水平達到了國內領先、國際一流的水平。

圖2華電電科院集中供熱創新工作所取得的部分專利成果。

以全新的供熱節能思路與技術贏得市場

截至2013年底，我國已有超過330個城市建設了集中供熱設施，集中供熱面積已達54億平方米。我國城市集中供熱以區域鍋爐房為主，熱電聯產只占40%左右，遠低于歐洲同緯度國家水平。同時我國集中供熱一次能源消耗達到20~25公斤標煤/平方米，高出歐洲同緯度甚至更高緯度國家的一倍，而歐洲國家的集中供熱能耗還覆蓋了夏日制冷和四季生活熱水供應。在熱量的輸送過程中，由于冷熱不均和過量供熱造成的熱量損失達到30%以上，這使得采暖供熱系統有著巨大的節能潛力。在工業供熱方面，由于工業供熱機組不能以熱定電，電負荷偏離供熱設計工況，使得電廠需要通過汽輪機節流的方式來保證供汽壓力，造成汽輪機側節流損失嚴重。

針對采暖供熱能耗高的現狀，華電電科院重點對北方城市采暖供熱的現狀進行了摸底，對國內60余家供熱企業進行了詳細調研，發現普遍存在供熱管理相對粗放、技術比較落后、能耗高等問題。通過對國外先進供熱技術的現場調研以及與行業內專家的技術交流，華電電科院進行了以“供熱節能”為主題的創新研究，完成了智能供熱新技術、調峰蓄熱技術、工業抽汽優化以及網源一體化供熱技術的研究和應用。智能供熱新技術通過對供熱系統的試驗分析、優化改造以及自控和信息化改造，使試點項目網側單位面積熱耗降低0.1吉焦/(m2˙a)(20%)以上，水耗和電耗也大幅降低，也即相當于每平方米接近2元/年，經濟效益極為顯著;工業抽汽優化通過分析汽輪機的工藝特性、工業供熱生產實際采用工業抽汽梯級利用節能技術或工業抽汽運行優化技術，可使機組的煤耗降低10g/kwh以上;調峰蓄熱技術和網源一體化供熱技術可將發電系統和供熱系統有機結合起來，使電廠和供熱系統同時達到最經濟、安全的運行工況。

華電電科院也為有大規模集中供熱需求的國家和地區提供了全新的供熱節能思路，目前已和俄羅斯、韓國、日本等國開展了技術交流，對減少全球燃煤污染、實現全球綠色革命起到良好的推動和促進作用。

作為中國華電集團公司的專業技術支持機構，華電電科院始終堅持以科技創新助推電力行業節能減排事業的發展，積極培育科技創新文化，加大科技投入、新技術研究和成果轉化，不僅為華電集團也為全國電力行業生產企業的安全穩定、經濟高效、節能環保提供技術服務和創新支持。
