北京仟億達科技股份有限公司簡稱仟億達，是以節能減排、新能源利用、能源循環利用技術為基礎，集設計、研發、安裝與工程總承包為一體的高新技術企業。以合同能源管理模式專業做余熱發電項目、高低壓變頻器節能改造、永磁調速節能改造、高效電機節能改造、高效節能水泵等節能產品技術及運營管理。

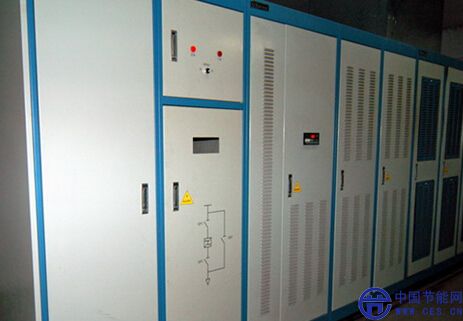

       仟億達引風機高壓變頻節能改造本身由變壓器柜、功率柜、控制柜三部分組成。 三相高壓電經高壓開關柜進入，經輸入降壓、移相給功率單元柜內的功率單元供電，功率單元分為三組，一組為一相，每相的功率單元的輸出首尾相串。 主控制柜中的控制單元通過光纖時對功率柜中的每一功率單元進行整流、逆變控制與檢測，這樣根據實際需要通過操作界面進行頻率的給定，控制單元把控制信息發送到功率單元進行相應的整流、逆變調整，輸出滿足負荷需求的電壓等級。



       輸入側由移相變壓器給每個單元供電，移相變壓器的副邊繞組分為三組;這種多級移相疊加的整流方式可以大大改善網側的電流波形，使其負載下的網側功率因數接近 1. 另外，仟億達引風機高壓變頻節能改造由于變壓器副邊繞組的獨立性，使每個功率單元的主回路相對獨立，類似常規低壓變頻器。



       輸出側由每個單元的 U、V 輸出端子相互串接而成星型接法給電機供電，通過對每個單元的 PWM波形進行重組，可得到階梯 PWM 波形。 這種波形正弦度好，dv/dt 小，可減少對電纜和電機的絕緣損壞，無須輸出濾波器就可以使輸出電纜長度很長，電機不需要降額使用，可直接用于舊設備的改造;同時，仟億達引風機高壓變頻節能改造后電機的諧波損耗大大減少，消除了由此引起的機械振動，減小了軸承和葉片的機械應力。



       仟億達引風機高壓變頻節能改造是一種串聯疊加性高壓變頻器，即采用多臺單相三電平逆變器串聯連接，輸出可變頻變壓的高壓交流電。 按照電機學的基本原理，電機的轉速滿足如下的關系式：



       仟億達引風機高壓變頻節能改造其中：P 為電機極對數;f 為電機運行頻率;s 為滑差)。 從式中看出，電機的同步轉速 n0正比于電機的運行頻率(n0=60f/p)，由于滑差 s 一般情況下比較小(0~0.05)， 電機的實際轉速 n 約等于電機的同步轉速 n0，所以調節了電機的供電頻率 f，就能改變電機的實際轉速。電機的滑差 s 和負載有關，負載越大則滑差增加，所以電機的實際轉速還會隨負載的增加而略有下降。
