1.   產品概述:
        GZ4806高壓無功補償控制器用于35kV/10kV/6kV、50Hz線路上的并聯電容器組的自動投切控制，用電系統的保護和每組電容器的過流保護、 開口三角電壓保護等多項電參量數據記錄和考核。 該控制器以DSP數字信號處理器為核心，通過采集35kV/10kV/6kV線路三相系統中一相相電流的二次電流值和另外兩相線電壓的二次電壓值，控制器 計算得到相應的實時電流、電壓、無功功率、功率因數等值，進行有效、合理地控制并聯電容器組的投切，達到提高功率因數、降低線損、改善電壓質量的目的。 其內置5種控制方案，用戶可根據不同現場需求自行配置為補償或者濾波模式。并且其所監測到的各項電網參量數據，可通過多種通信抄表方式 （RS232/485,GPRS）傳輸至計算機上進行后臺分析。
2.   型號說明:
GZ 4806
        GZ： 北京國自公司產品代號
         4：系列高無功補償自動控制器，(注開孔尺寸為138×138mm)
         8：高壓電容保護控制一體機,支持主輔機擴展6路和雙變運行
         0：無
         6：可控制3路,斷路器或接觸器  ,也可擴展為主輔機6路.

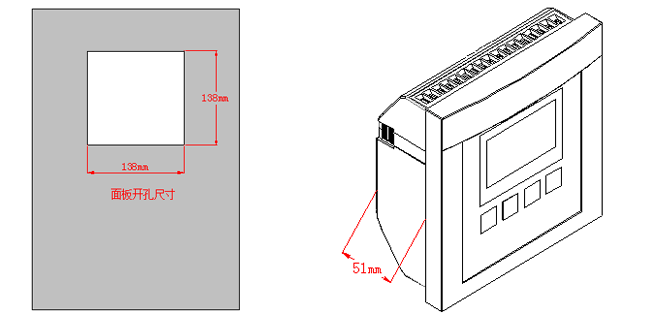

3.   產品外型尺寸圖：

4.   使用條件:
空氣溫度：空氣溫度不高于+55℃,不低于-25℃。
大氣條件：空氣溫度在20℃時不超過90%，在溫度較低時，允許有較高的相對濕度。
海拔高度：不超過2500米。
環境條件：周圍介質無燃爆危險，無腐蝕性氣體，無導電塵埃及雨雪侵蝕，安裝地點不能劇烈振動。
5.   基本功能:
        實時數據顯示 實時日歷時鐘；顯示系統一次側線電壓，二次側線電壓；
        顯示系統一次側相電流，二次側相電流；
        顯示系統功率因數，視在功率，有功功率，無功功率；
        顯示系統3－25次電壓諧波及，3－25次電流諧波；
        顯示系統頻率，溫度；
        顯示電容器開關分合狀態；電容器投切次數，電容器閉鎖狀態;
6.   重點功能:
        （1）單機可控制3路電容主輔機可擴展到6路
        （2）可主輔機實現雙變壓器運行
        （3）系統過壓欠壓保護
        （4）系統諧波電壓保護，諧波電流保護
        （5）電容器放電延時保護閉瑣
        （6）電容器每天動作次數保護閉瑣
        （7）對用戶的限時催款報警及停運功能
        （8）可控制主輔機雙變壓器運行
        （9）除基本保護外每組電容都可以做開口三角過壓切電容及過壓速斷保護跳閘輸出和過流切電容及過流速斷保護跳閘輸出
       （10）可以選擇補償模式及濾波模式
       （11）輸出控制電容可單獨設置每天及斷電重起機的第一次投入延時/切除延時和第二次投入延時/及切除延時
7.   數據記錄及統計:
要得到確切的實時數據和歷史數據，首先要用標準時間校對系統的時鐘。
8.   日統計數據記錄
記錄系統線電壓，相電流，功率因數，電容器投切狀態，電容器投切次數等…。
9.   累計數據記錄
每日的電壓超上限和超下限時間，停電情況參數，電容器投運時間，投切次數。
10.  數據統計
每日系統電壓的最大/最小值及其出現時間。
11.  存儲時限
各項數據保存三個月。
12.  保護功能
以過壓保護為例,超限項反顯，還有欠壓保護，過流保護、速斷，電壓、電流諧波保護，電容器電流不平衡保護，超溫度保護等。
13.  無功補償投切控制
u          控制并聯電容器組投切，投切電容器的依據有無功功率，功率因數，時間電壓，時間，電壓等幾種方式。
u          具有自動補償和手動補償兩種工作方式，根據設置的門限值和電壓值，對電容器組實行投切控制。
u          電容每天可以投入的次數可以設定。如果該日某路電容投入次數已經等于設定次數時，即使在應該投入的條件下，控制器對該路電容也不再投入。
14.   通信
控制器有標準RS232/RS48接口, 通信速率為1200-38400bps。
15.   基本技術參數
u          電源電壓：AC/DC220V  85-265V
u          電源頻率：50Hz
u          采樣電壓：一次5-38kV/二次75-280V
u          采樣電流：0-5A
u          整機功耗：≤15VA
u          觸點容量：AC/DC250V　8A
u          機械壽命：100,000次
u          回路阻抗：電壓130KΩ,電流<0.1Ω
16.   性能指標
u          電壓精度：<0.5%
u          電流精度：<0.5%
u          功率因數：<1.0%
u          有功功率：<1.5%
u          無功功率：<2.0%
u          時間誤差：<2S/day
u          靈敏度：10mA
17.    接線示意圖



電容器的電流保護和電壓保護的實現整定值的計算：

速斷電流保護整定值：為電容器組二次差電流值的3-5倍；
過電流整定值：為電容器組二次差電流值的2-3倍；


開口三角電壓保護：當電容器組內部一個串聯段內1-2個單元擊穿時所產生的不平衡電壓。同時，還應可靠躲過電容器組正常運行的不平衡電壓，一般過電壓設為6-10V，再乘上放大倍數，動作時間整定為0.1-0.2S；速斷電壓設為（6-10V）*放大倍數*1.1；
   電壓PT：電壓互感器變比（放大倍數）；
   電流CT：電流互感器變比（放大倍數）；
     一套GZTBB10-1500/2AK型無功補償裝置，第一組容量為600Kvar，互感器變比為75/5；第二組容量為900Kvar，互感器變比為100/5；微機保護單元參數設置如下：

   第一組：二次側差電流值為Iac=( )* =4A
     速斷電流保護整定值為：4*4*放大倍數 ；過電流保護整定值為：4*2.5*放大倍數，動作時間整定為0.3-1S；速斷電壓保護整定值為：1.1*10*放大倍數；過電壓保護整定值為10*放 大倍數：,動作時間整定為0.1-0.2S。第二組設置方式同第一組。
