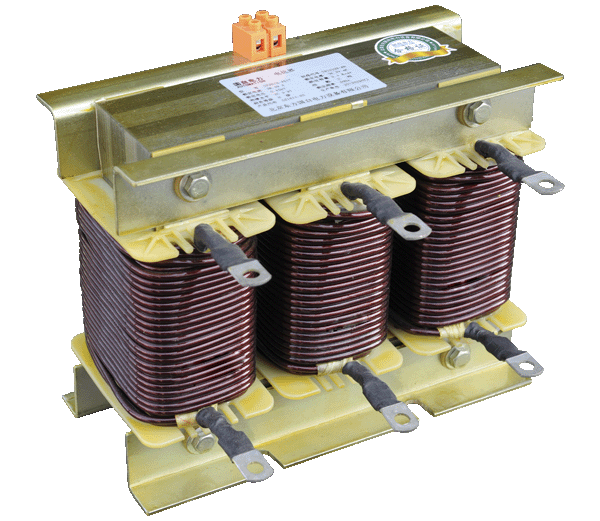

產品型號：GZ30/0.45/7 絕緣等級：B級、F級、H級
電抗率：1%，4.5%，6%，7%，12%，13.8%，14% 耐壓等級：5KV/min
過溫保護：120℃ 過載能力：≤1.35倍連續運行
外形尺寸：255mm×160mm×210mm 噪 聲：≤30dB
產品應用場合：濾波、調諧等，可按要求特殊定制
低壓串聯及濾波電抗器
1. 產品概述
電容器在補償容性無功率的時候，往往會受到諧波電流、合閘涌流及操作過程電壓的影響，造成電容損壞和功率因數降低，為此需要在電容器前端加裝串聯電抗器。用以抑制和吸收諧波、保護電容器，避免諧波電壓電流及沖擊電壓電流影響，改善電能質量提高系統功率因數， 延長電容器使用壽命。
**本產品通過國家電控配電設備質量監督檢驗中心，天津發配電氣傳動研究所檢驗**
** 報告編號：2012委檢073-1 **
2. 結構特點
1)該電抗器分為三相和單相兩種，均為鐵心干式；
2)鐵芯采用武鋼優質冷軋硅鋼片，經高速?zèng)_床沖剪，具有毛刺小、規則均勻、疊片整齊優美，確保電抗器運行低溫升低噪音的性能；
3)線圈采用優質H級漆包銅線，經專用機器繞制，具有平整度好，外型美觀的優點；
4)電抗器在裝配過程中，所有夾件經過防腐蝕處理，關鍵夾件采用無磁材料，并經預烘→真空浸 漆→熱烘固化 這一流程，使電抗器線圈與鐵芯牢固成一體，大大減少了運行時溫升及噪聲， 有效提高了電抗器品質因數及減少諧波的效果；
5)電抗器外形尺寸參考標準柜體尺寸設計，體積小、接線方便，大大節約用戶柜體成本投資。
3. 使用環境條件
3.1.海拔高度不超過2000米；
3.2.運行環境溫度-25℃至+45℃，相對濕度不超過90%；
3.3.周?chē)鸁o(wú)有害氣體，無易燃易爆物品；
3.4.周?chē)h(huán)境應有良好的通風條件，如裝在柜內，應加裝通風設備。
4. 性能參數
4.1.可用于0.4KV、0.45KV、0.48KV、0.525KV、0.66KV、0.69KV，1.14KV；
4.2.電抗率的種類：1%、4.5%、5.6%，6%，7%，12%，13.8%,14%；
4.3.耐壓等級為：5KV/min ,絕緣等級：B級、F級，H級，噪聲≤30dB，過載能力≤1.35倍以?xún)?nèi)連續行；

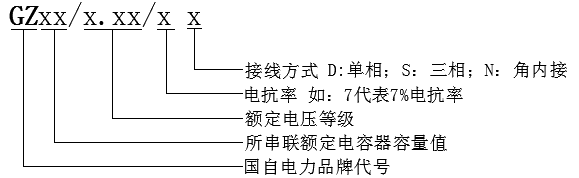

5. 型號說明

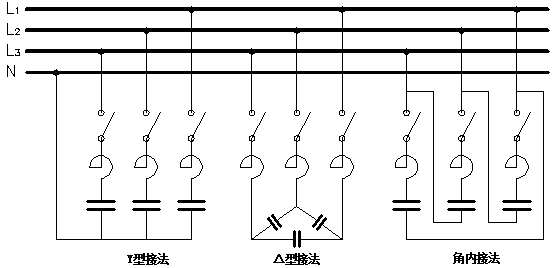

6. 接線方式

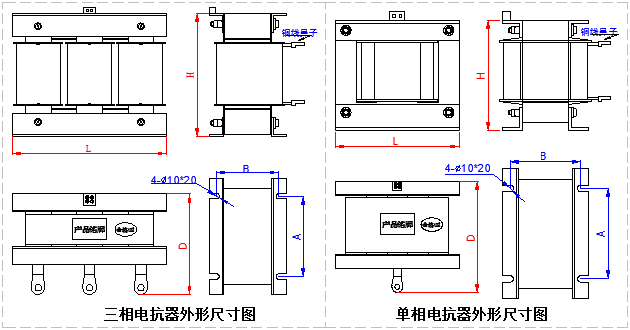

7. 產品外形尺寸
