產品型號：GZ4506 輸出類型：撒的發生
輸出路數：軟件設置3路機械保持或6路電保持 補償類型：3/6回路
接線方式：3相 開口尺寸：138mm×138mm
外形尺寸：150mm×150mm
產品應用場合：三相共補
1. 產品概述:

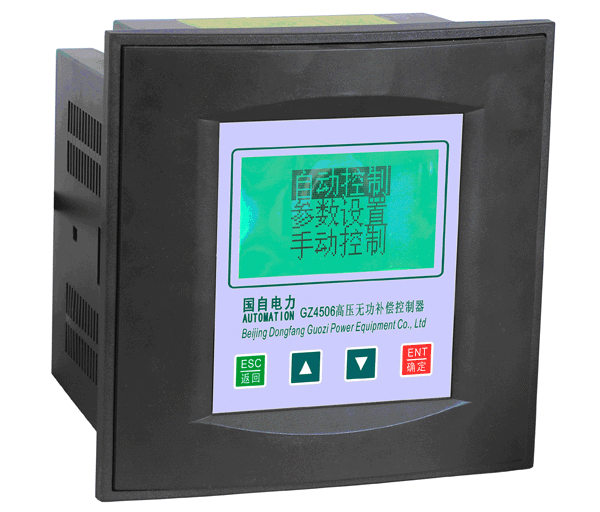

GZ4503/GZ4506高壓無功補償控制器用于10kV/6kV、50Hz線路上的并聯電容器組的自動投切控制和用電系統的保護及多項電參量數據記錄和考核。該控制器以DSP數字信號處理器為核心，通過采集10kV/6kV線路三相系統中一相相電流的二次電流值和另外兩相線電壓的二次電壓值，控制器計算得到相應的實時電流、電壓、無功功率、功率因數等值，進行有效、合理地控制并聯電容器組的投切，達到提高功率因數、降低線損、改善電壓質量的目的。其內置5種定值控制方案，用戶可根據不同現場需求自行配置。同時可以測量電容器電流和母線電壓，實現對電容器的有效保護。并且其所監測到的各項電網參量數據，可以通過多種通信抄表方式（RS232/485,GPRS）傳輸至計算機上進行后臺分析。
2. 產品型號說明：

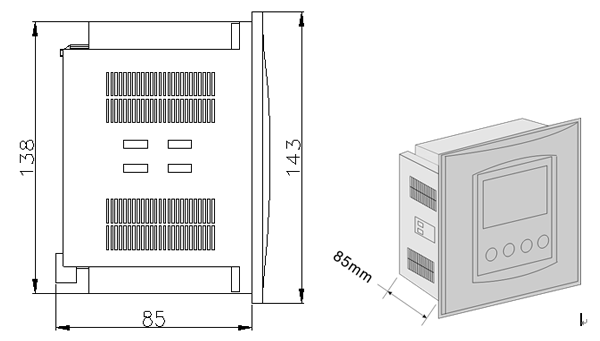

3. 產品外型尺寸：
4. 使用條件:
u 空氣溫度：空氣溫度不高于+55℃,不低于-25℃。
u 大氣條件：空氣溫度在20℃時不超過90%，在溫度較低時，允許有較高的相對濕度。
u 海拔高度：不超過2500米。
u 環境條件：周圍介質無燃爆危險，無腐蝕性氣體，無導電塵埃及雨雪侵蝕，安裝地點不能劇烈振動。
5. 基本功能:
u 實時數據顯示
u 實時日歷時鐘；
u 顯示系統一次側線電壓，二次側線電壓；
u 顯示系統一次側相電流，二次側相電流；
u 顯示系統功率因數，視在功率，有功功率，無功功率；
u 顯示系統3－25次電壓諧波，
3－25次電流諧波；
u 顯示系統頻率，溫度；
u 顯示系統補償電流，電容器開關分合狀態；
u 電容器投切次數，電容器閉鎖狀態；
6. 數據記錄及統計:
要得到確切的實時數據和歷史數據，首先要用標準時間校對系統的時鐘。
操作如下：
在主菜單中調出數據記錄信息項，確認后進入以下界面，分別校對年月日時分秒，確認后退出。這個過程也可以通過后臺軟件時行操作，方法見后操作說明。
7. 日統計數據記錄:
記錄系統線電壓，相電流，功率因數，電容器投切狀態，電容器投切次數。
8. 累計數據記錄:
每日的電壓超上限和超下限時間，停電情況參數，電容器投運時間，投切次數。
9. 數據統計:
每日系統電壓的最大/最小值及其出現時間。
10. 存儲時限:
各項數據保存三個月。
11. 設置功能:
根據系統需要，可以對如下參數時行設置；
u PT一次側電壓，
u PT二次側電壓，
u 母線電流互感器變比，
u 電容器電流互感器變比，
u 通信地址，
u 通信波特率，
u 密碼，
u C1-C3電容器容量，
u C1-C3電容器額定電流，
u 投切有效時間段，
u 投切控制方式，
u 投切延時，
u 目標功率因數，
u 投切門限，
u 投入電壓門限，
u 切除電壓門限，
u 電壓回差，
u 投入功率因數，
u 切除功率因數，
u 投切次數，
u 切投間隔，
u 溫度回差，
u 合閘時間，
u 分閘時間，
u 開關量輸入，
u 過壓保護，
u 過壓速斷，
u 欠壓保護，
u 欠壓速斷，
u 過流保護，
u 過流速斷，
u 電壓諧波，
u 電流諧波，
u 電流不平衡，
u 超溫保護，
u CT漏電流，
u 電壓越上下限記錄，
u 諧波越上下限記錄，
u 數據記錄間隔，
u 時鐘校對。
12. 保護功能:
以過壓保護為例,超限項反顯，還有欠壓保護，過流保護、速斷，電壓、電流諧波保護，電容器電流不平衡保護，超溫度保護等。
13. 閉鎖功能:
u 系統電壓低于或高于標稱電壓的設定百分比時,持續超過設定延時時間后，分閘，閉鎖,自動解鎖；
u 系統電流高于標稱電流的設定百分比時,持續超過設定延時時間后，分閘，閉鎖,自動解鎖；
u 系統諧波畸變率大于設定值，持續超過設定延時時間后，分閘，閉鎖,自動解鎖；
u 電容器電流不平衡率大于設定值時，持續超過設定時間后，分閘，閉鎖,手動解鎖；
u 設備工作溫度超過設定值時，持續超過設定延時時間后，分閘，閉鎖,自動解鎖；
14. 無功補償投切控制:
u 控制并聯電容器組投切，投切電容器的依據有無功功率，功率因數，時間電壓，時間，電壓等幾種方式。
u 具有自動補償和手動補償兩種工作方式，根據設置的門限值和電壓值，對電容器組實行投切控制。
u 電容每天可以投入的次數可以設定。如果該日某路電容投入次數已經等于設定次數時，即使在應該投入的條件下，控制器對該路電容也不再投入。
15. 通信:
控制器有標準RS232/RS48接口, 通信速率為1200-38400bps。
16. 基本技術參數:
u 電源電壓：AC220V ±20%
u 電源頻率：50Hz
u 采樣電壓：5-38kV/75-280V
u 采樣電流：0-5A
u 整機功耗：≤12VA
u 觸點容量：AC250V 12A
u 機械壽命：100,000
u 回路阻抗：電壓130KΩ,電流<0.1Ω
17. 性能指標:
u 電壓精度：<0.5%
u 電流精度：<0.5%
u 功率因數：<1.0%
u 有功功率：<1.5%
u 無功功率：<2.0%
u 時間誤差：<2S/day
u 靈敏度：10mA
18. 接線示意圖:
19. 控制器后面板各端子號定義如下表
|
端子號 |
狀態 |
詳 釋 |
附注 |
|
U、N |
輸入 |
工作電源 |
AC220V |
|
I、i |
輸入 |
接母線A相取樣電流CT互感器 |
|
|
U |
輸入 |
接母線B相取樣電壓PT互感器 |
|
|
u |
輸入 |
接母線C相取樣電壓PT互感器 |
|
|
IA、Ia |
輸入 |
接電容柜進線A相保護取樣電流互感器 |
|
|
IB、Ib |
輸入 |
接電容柜進線B相保護取樣電流互感器 |
|
|
IC、Ic |
輸入 |
接電容柜進線C相保護取樣電流互感器 |
|
|
RS-232 |
通訊接口 |
對應9 針通信端口的2-RXD,3-TXD,5-GND |
|
|
RS-485 |
對應A、B |
|
|
|
com |
輸出 |
電容器投切執行部件開入狀態+12V觸發電平 |
|
|
K7 |
輸入 |
電容器C1投切執行部件狀態開關量輸入觸點 |
|
|
K8 |
輸入 |
電容器C2投切執行部件狀態開關量輸入觸點 |
|
|
K9 |
輸入 |
電容器C3投切執行部件狀態開關量輸入觸點 |
|
|
COM |
輸入 |
C1-C3分合閘觸點電壓AC220V |
|
|
K1 |
輸出 |
電容器C1合閘無源觸點,觸點容量AC220V,10A |
|
|
K2 |
輸出 |
電容器C1分閘無源觸點,觸點容量AC220V,10A |
|
|
K3 |
輸出 |
電容器C2合閘無源觸點,觸點容量AC220V,10A |
|
|
K4 |
輸出 |
電容器C2分閘無源觸點,觸點容量AC220V,10A |
|
|
K5 |
輸出 |
電容器C3合閘無源觸點,觸點容量AC220V,10A |
|
|
K6 |
輸出 |
電容器C3分閘無源觸點,觸點容量AC220V,10A |
|
