一、影響燃煤機組能耗指標的主要因素及對策
1.火電廠能耗指標組成
式中：b:發(供)電煤耗，HR:汽輪機熱耗率，ηb:鍋爐效率，ηp:管道效率，δp:廠用電率。
2.影響機組能耗指標的主要因素。
(1)機側(熱耗率)。
1)汽輪機本體：各缸效率，軸封漏汽等;2)熱力系統：回?zé)嵯到y(tǒng)(加熱器、抽汽壓損、給水泵等)、減溫水、系統嚴密性及布置的合理性、機組正常蒸汽消耗(涉及輔助蒸汽、吹灰等的優化等);3)運行參數：主、再熱溫度，排汽壓力;4)運行方式：主蒸汽壓力優化(高壓調門優化);5)出力系數(負荷率)。
(2)爐側(排煙溫度、飛灰含碳量)。
1)設備狀況、運行方式等：漏風、冷風摻入量、受熱面結渣、積灰堵灰，受熱面結構比合理，燃燒器運行方式等;2)煤質：無煙煤，煙煤，褐煤;揮發分、水分、灰分等。
(3)輔機(耗電率)：三大風機、循環水泵、制粉系統、凝結水泵、脫硫、除塵、輸煤等。
3.綜合能耗升級改造典型項目及內容。
通流改造，汽輪機本體汽封改造揭缸提效，機組的供熱改造(純凝改供熱機組、高背壓循環水供熱改造、熱網循環泵的汽動改造等)，熱力系統的優化及改造，冷卻水塔改造，汽輪機調門優化運行(包括凝結水參與一次調頻)，低壓省煤器，熱網節能改造，冷端系統整體節能優化運行及改造，機組整體節能優化運行及改造，機組性能監測系統及測點規范，廣義回?zé)嵯到y(tǒng)，0號高加(彈性回?zé)?，外置蒸汽冷卻器，變頻總電源，超(超)臨界(二次再熱)改造等。

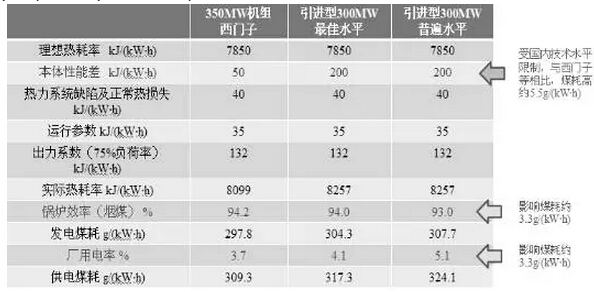

表1 300兆瓦亞臨界機組能耗狀況及潛力
說明：目前國內經過通流部分改造后的300兆瓦亞臨界機組熱耗率水平仍高于理想水平約100千焦/千瓦時，但低于未經改造的引進型機組約100千焦/千瓦時，約3.7千焦/千瓦時。

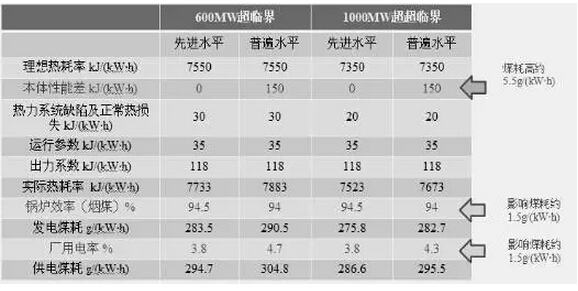

表2 600兆瓦以上超臨界機組能耗狀況及潛力

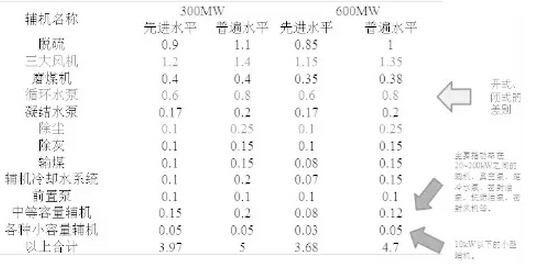

表3 主要輔機耗電率狀況

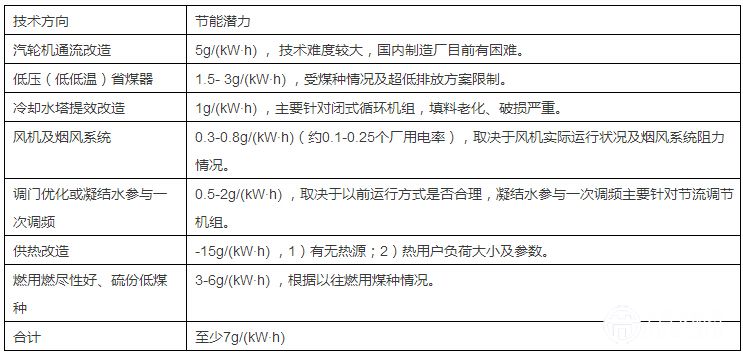

表4 主要技術方向匯總
表5 600兆瓦等級超臨界機組主要性能指標

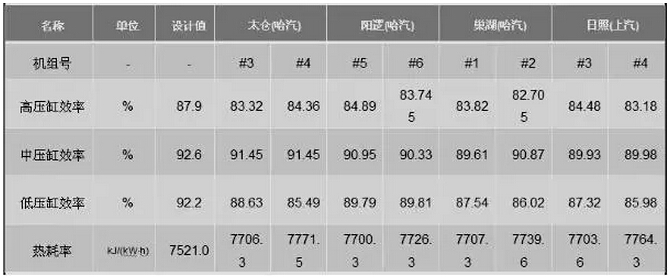

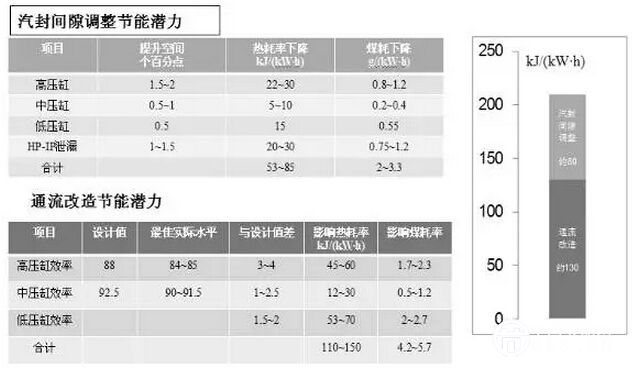

表6 國產引進型汽輪機節能潛力分析
4.供熱改造。
提高能源的利用效率，減少冷源損失。每1%主蒸汽流量下的抽汽量約提升供熱比1-1.2%;每1%供熱比約使煤耗降低1-2克/千瓦時，抽汽參數越低，影響量越大。工業用汽參數高，經濟性低于采暖供汽;大力開發民用汽源，實現熱電冷三聯供。
(1)低壓(低低溫)省煤器。利用凝結水將鍋爐的排煙溫度由125℃-150℃左右降低到適合溫度。低壓(低低溫)省煤器用來減少脫硫塔入口所需噴水減溫量，節省工藝水;加熱凝結水，排擠汽輪機抽汽，增加汽輪機做功功率，降低煤耗;若布置在除塵器前，可降低煙溫，減小飛灰比電阻，提高除塵效率;向外供熱(介質為熱網循環水)。
(2)低壓省煤器與暖風器聯合系統。

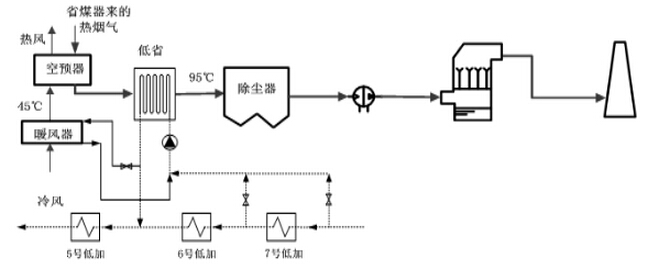

方式一：低壓省煤器與煙氣余熱供暖風器系統。

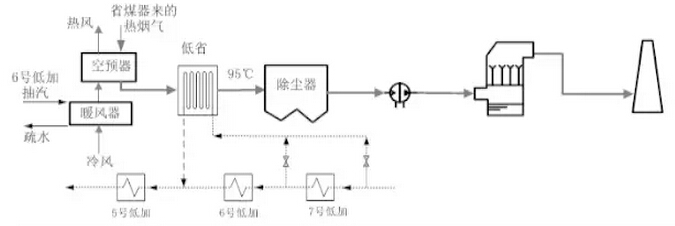

方式二：低壓省煤器與6抽供暖風器系統。

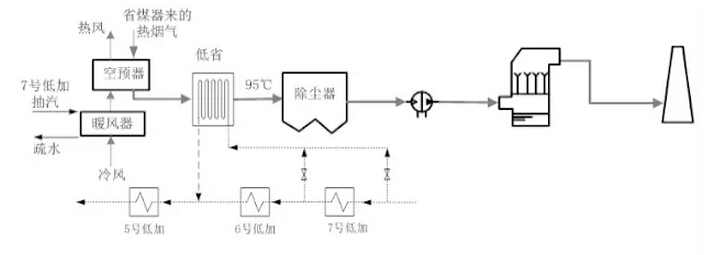

方式三：低壓省煤器與7抽供暖風器系統。
7抽處于負壓狀態，若暖風器發生泄漏，機組真空將收到嚴重影響，另由于蒸汽比容較大，管道尺寸及省煤器尺寸增大較多，布置難度加大。

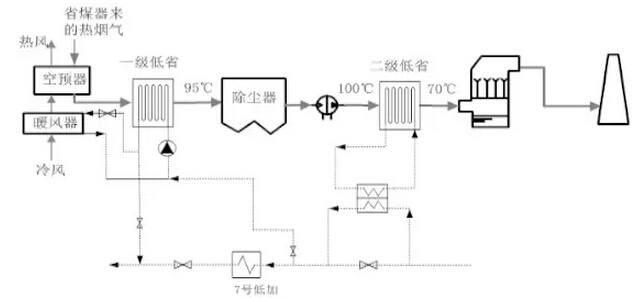

方式四：低低溫省煤器深度節能系統。
二級省煤器后煙氣溫度可降至70℃，經濟性較好，但二級省煤器嚴重處于酸露點下，運行環境差，需采用弗塑料，且易產生黏性積灰，另外二級省煤器有可能造成脫硫塔廢水排放量增加。
二、燃煤機組節能一體化改造技術路線
1. 綜合能耗升級改造路線圖。
步驟一，機組的節能診斷及評估：針對主輔設備及系統的性能狀況給出明確的結論及節能空間，有利于找出主要問題，明確工作方向，并根據診斷結果給出成熟可行的治理措施。
實施的三個層次：運行優化、檢修維護、重大技改。
步驟二，重大項目的論證及可研：對于工作量小，實施難度低，涉及面窄，但節能效果顯著的措施，電廠可自行組織實施，無需嚴格的可研論證，以保證工作實施的及時性。對于投資巨大，但節能空間和效果不一定成比例增加，同時還有可能產生一些負面的影響的措施(如汽輪機的通流改造、低溫省煤器、風機及煙風系統改造、提高運行參數等)，應慎重對待，需深入論證，并編寫可研報告。部分項目甚至需要進行專項的試驗，一方面為可研論證提供可靠依據，另一方面則用以檢驗改造效果。
步驟三，項目現場實施計劃：應根據項目自身的難易，現場實際情況，檢修計劃安排等進行總體規劃，分布進行。對于一些常規項目，電廠可根據實際情況自行組織實施。重大項目則需可研論證，并經充分準備后實施。
2.診斷范圍和內容。

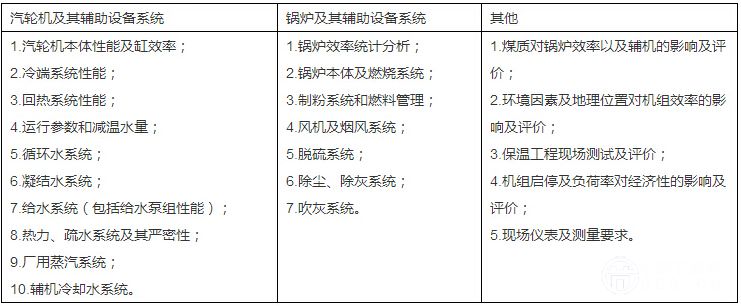

表7 診斷范圍和內容
從運行方式、設備及系統狀況、系統配置、環境因素、煤質等多個方面，系統全面的對機組能耗狀況進行評價。
3.節能診斷程序及過程。
程序及過程：資料收集，設計資料，設備參數，運行規程，系統圖，統計報表(大、小指標)，各種性能試驗報告，主要運行參數，現場實地調研，必要的有針對性的簡單測試，與技術人員的深入溝通，指標的詳細核算，節能措施的提出。
如何分析：理論+不斷積累的經驗+現場意見的反饋+大量的統計數據(包括同類型機組的實際狀況)+數據、結果、意見等等之間的相互印證及內在聯系。一種高度交叉的新學科!
表8 某機組全年能耗狀況

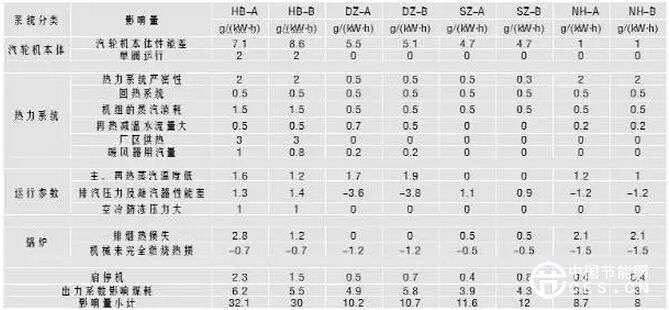

表9 影響各廠機組能耗指標的主要因素

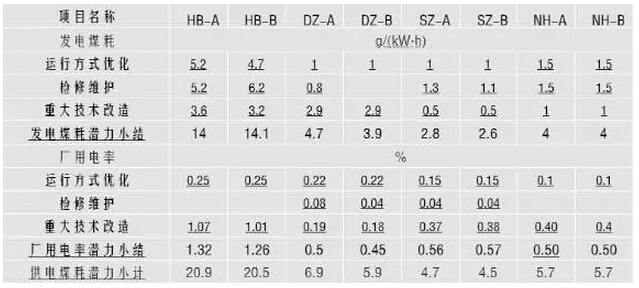

表10 各廠節能潛力匯總

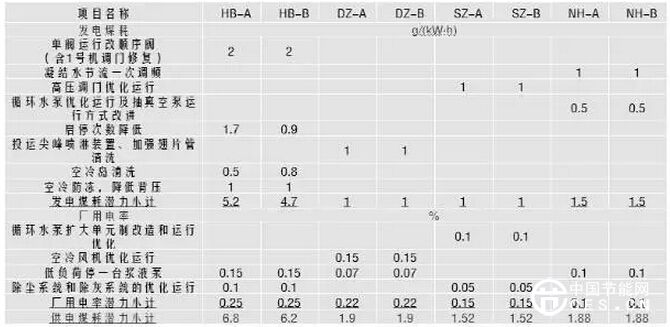

表11 通過運行優化方式可獲得的節能潛力

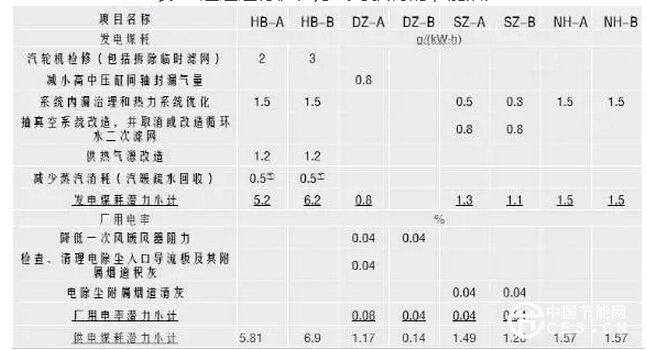

表12 通過檢修維護可獲得的節能潛力
表13 通過重大技術改造可獲得的節能潛力

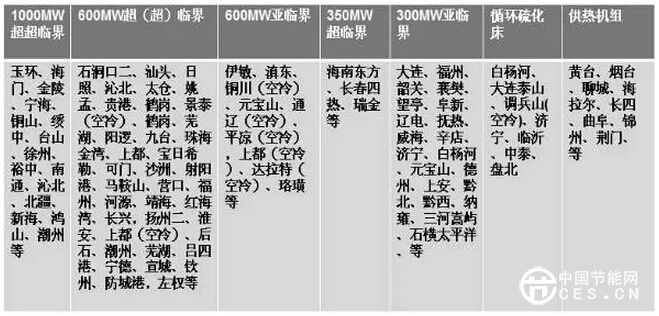

表14 近年熱工院完成的節能診斷項目
三、燃煤機組節能一體化改造案例
1.600兆瓦亞臨界空冷機組。
汽輪機型號：NZK600-16.7/538/538，東方汽輪機廠引進日本日立公司技術設計和制造，設計排汽壓力13.7千帕。
鍋爐型號：HG-2070/17.5- HM，哈爾濱鍋爐廠根據美國ABB-CE燃燒工程公司技術設計制造，單爐膛∏型布置、一次中間再熱、平衡通風、全鋼構架懸吊結構、緊身封閉、固態排渣，燃用褐煤。
2.機組能耗現狀。
2014年1-10月：發電煤耗：317.6克/千瓦時，供電煤耗：349.4克/千瓦時(先進值約332克/千瓦時);發電廠用電率：9.13%(褐煤機組先進值約6%);主汽溫533.9℃，再熱汽溫539.6℃;再熱減溫水用量48噸/小時;排煙溫度：151.8℃;空預器漏風率：左側8.04%，右側7.15%;三大風機耗電率：2.21%;給水泵耗電率：3.2%(先進值約2.5%);凝結水泵耗電率：0.25%(先進值約0.18%);空冷耗電率0.92%(先進值約0.7%);除塵耗電率0.41%(先進值約0.15%);機組背壓平均16.7千帕(先進值約10千帕)。
3.目前存在的主要問題
。一次風溫低，鍋爐制粉系統干燥出力不足;低負荷SCR入口煙溫低，不能正常投運;再熱器減溫水量大;汽輪機性能差，熱耗率高;空冷島性能差;廠用電率高。

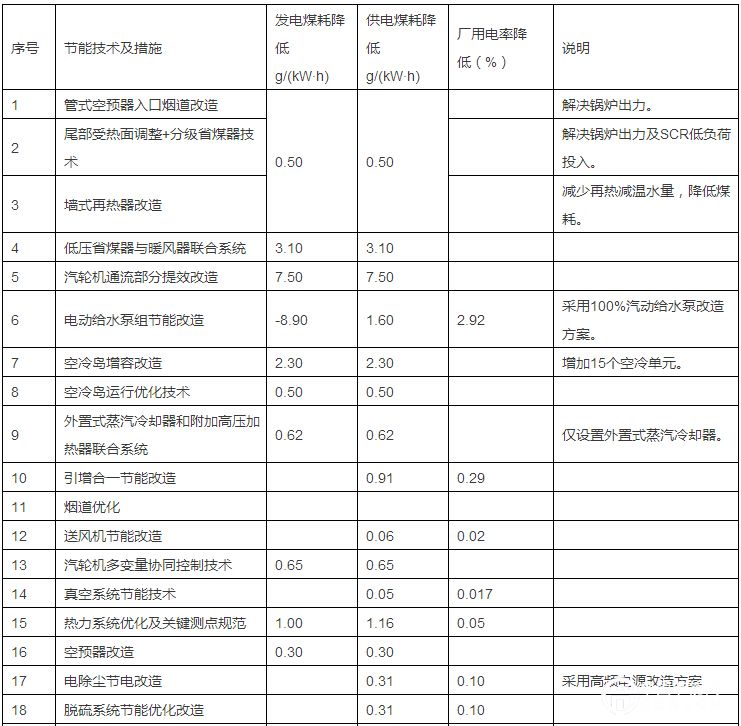

4.節能技術方案。
落實完成上述先進節能示范技術，約需投資27778萬元，且當給水泵采用汽動方式，則機組廠用電率及供電煤耗率可分別下降約3.5個百分點和19.92克/千瓦時。
