主動配電網將接入更多的分布式電源進行主動控制和管理，全景信息展示系統平臺將為設備參數、模型、信息融合、實時交互提供技術支撐?；赟OA的商業智能平臺，將不同粗細粒度的業務和流程整合，將各個業務系統中分散、孤立的數據通過數據融合的方式展示，用于決策分析。系統的建設與實踐證明了該方案的可行性，為進一步探索主動配電網的信息融合與挖掘具有重大意義。

0引言

近年來隨著智能電網建設的全面發展，分布式電源(distributedgeneration，DG)接入量不斷增加、電動汽車不斷增大的普及率以及可控負荷的增多，對傳統的配電網帶來了深刻的變化。國際大電網會議(CIGRE)C6.11項目組于2008年提出了主動配電網(activedistributionnetwork，ADN)的概念，清晰地表明ADN可以通過使用靈活的網絡拓?fù)浣Y(jié)構來管理潮流，以便對局部的DG進行主動控制和主動管理，得到了廣泛的認可。

主動配電網具有電氣元件繁雜，信息量大;在線分析和離線管理緊密結合;應用分析和終端設備緊密結合;一次設備和二次設備緊密結合的特點。配電網中DG、保護裝置、負荷等之間的數據和信息交換是實現ADN管理的基礎，通信和信息技術(communicationandinformationtechnology，CIT)往往被視為ADN管理能否成功實施的決定因素之一。信息的采集、傳輸、儲存、分析、展示是主動配電網的基礎，它將提供電力流、信息流、資金流的歷史和實時信息，為用戶和電網的雙向全面互動提供平臺和技術支持。文獻[7]介紹了上海電能質量數據展示系統的總體功能與構架，以及軟件體系構架與功能模塊。

面對主動配電網在空間、時間和控制目標等多個維度中表現出的復雜性，實時與非實時同存，信息異構等特點，需建設主動配電網全景信息展示系統(activedistributionnetworkpanoramicinformationdisplaysystem，ADNPIDS)。該系統采用基于面向服務體系結構(service-orientedarchitecture，SOA)的商業智能平臺，通過數據的融合、抽取、展示，促進了主動配電網中各業務系統之間的信息集成與共享，提高調度資源的優化配置能力，改善現有的配網調度自動化水平。

1系統構架

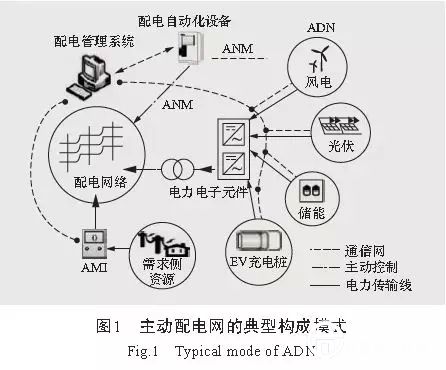

主動配電網采用主動管理分布式電源、儲能設備和客戶雙向負荷的模式，具有靈活拓?fù)浣Y(jié)構的公用配電網，其基本構成模式見圖1。圖中，各類DG(如風電、光伏等)和儲能單元通過電力電子元件轉換成相應的交流或直流模式，再經過升壓變壓器并入系統;通信、自動化及其他相關電氣設備以適當?shù)倪B接方式實現與電力網的緊密集成;此外，用戶側配以智能電表為代表的先進計量裝置(advancedmeteringinfrastructure，AMI)，用于實現對用電信息的實時采集及電網—用戶之間的雙向互操作。主動配電網較傳統的配電網在設備的多樣性、信息采集、傳輸方式上已有較大的不同。

配電網設備臺數和分支線路多，還有分布式電源和儲能系統接入，需要傳輸?shù)臄?shù)據量大，對通信系統的帶寬要求高，同時，為了保證數據傳輸通道的暢通，對通信系統的可靠性要求也高。優化運行調度是主動配電網的核心業務，但必須考慮到實現主動配電網優化運行控制的需要，對硬件系統和通信接口要留有足夠的升級空間。面對主動配電網當前及以后較長一段時間的應用需求，主動配電網全景信息展示系統采用基于SOA的商業智能平臺，通過基于SOA架構的集成機制有效集成現有系統，并為發展預留接口。

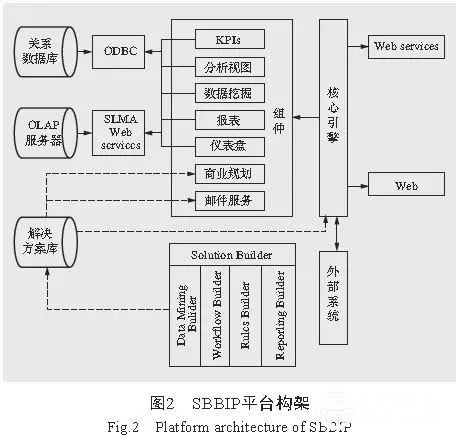

電網全景信息展示系統采用基于SOA架構的集成機制，通過定義的開放標準接口，將平臺外的商業智能組件進行集成，并提供WebServices的訪問接口。集成機制為組件、外部系統和引擎之間提供了統一的數據傳輸管道，在數據交換層面進一步減低了平臺架構中各部件的耦合性。其平臺構架見圖2。

主動配電網全景信息展示系統平臺以工作流引擎為中心，首先以WebService形式定義工作流引擎與各組件的接口之間的關系，其次采用SBBIP自帶的商業智能工具將其預先集成到核心層中，并與外部系統一起由核心層的工作流引擎統一調度運行，其集成過程采用組件的松耦合形式。該平臺可實現電網數據、模型、算法、展示無縫集成的統一，符合基于“源端接入，全局共享”的理念，實現信息的靈活定制與按需共享方法，采用基于時空多維版本標識，支持多態多應用多場景多版本的存儲與共享管理技術，實現配電網多源異構信息的融合共享。

2關鍵技術

2.1基于元模型的體系結構建模

元模型的體系結構建模是體系結構開發設計的核心過程，基于元模型體系結構建模方法的定義如下：

在基于以數據為中心的體系結構開發設計思想的指導下，嚴格采用元模型支持下的標準建模方法來收集、組織、存儲體系結構數據，并能在元模型數據規范下靈活定制體系結構描述所需的視圖模型來展現體系結構建模所收集的數據，提供對分析決策的支持，從而能實現嚴格的數據一致性基礎，形成靈活、精確的體系結構描述。

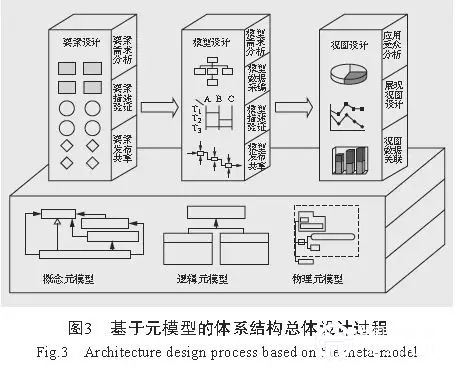

元模型的體系結構建模方法的概念框架見圖3。該方法運用多種建模手段收集體系結構數據，將體系結構描述為概念元模型、邏輯元模型、物理元模型。通過各種元模型的轉換規則將數據按決策組喜好的形式有效展現出來，并將數據和視圖形成有機的聯系。

2.2決策支持工具

提供從數據查詢到信息挖掘的各類工具，滿足決策支持或多維環境下特定的查詢和報表需求，使分析人員、管理人員或執行人員能夠從多個角度對從原始數據中轉化出來的、能夠真正為用戶所理解的并真實反應企業維特性的信息進行快速、一致、交互地存取，從而獲得對數據的更深入了解。它的技術核心是“維”這個概念，因此它是數據倉庫中大容量數據得以有效利用的重要工具。

2.3訪問工具

接口和中間件，使維護人員能夠訪問和處理數據庫和文件系統中的數據信息。數據庫中間件允許維護人員透明地訪問后臺各種異構的數據庫服務器。數據管理部分一般采用3層信息存儲，最高層次是數據倉庫，數據倉庫中集成了主動配電網的主要展示指標信息;中間級是各子系統的數據倉庫，它為各個業務系統服務;結構的最低層次存儲了根據用戶和應用需求經過裁剪后的信息。

2.4數據清洗的方法

數據經過數據的清洗轉換處理后，或裝載到數據倉庫，通過聯機分析處理為生產調度決策、全景展示提供數據支撐。

2.4.1數據抽取

根據全景信息展示系統的需求，從相應的調度業務系統、外部數據源中抽取需要的數據。此企業數據倉庫本身是基于Oracle9i開發的，配網的實時數據庫通過開放數據庫連接(opendatabaseconnectivity，ODBC)接口導入到Oracle關系數據庫。由配電自動化以及其他生產管理系統運行時產生的業務數據和其他數據本身是基于Oracle9i關系數據庫定義的，這些數據通過Java數據庫連接(javadatabaseconnectivity，JDBC)接口就可導入到數據倉庫，然后在數據倉庫的基礎上進行決策支持。

2.4.2數據轉換

數據轉換是指根據全景信息展示系統平臺的要求從各業務系統中抽取數據，進行數據的轉換、清洗等處理，保證數據按要求裝入數據倉庫。根據實時數據庫和歷史數據庫的具體特點，做了不同的轉換操作。

2.4.3數據加載和更新

數據的加載周期應和數據倉庫中時間維度的粒度匹配，可以按分、時、日等顆粒度進行加載。此外數據增量的更新需在數據源系統中進行定位，確定數據刪除和更改的內容。如果是數據倉庫的全面更新則一般在初始化的時候執行，按照數據源到目標系統的映射關系，將數據加載到數據倉庫的物理存儲區域上。

3系統實現

3.1綜合信息展示

在某地區的配電自動化系統中實施中，構建面向預評估、實時監視與后評估等不同時間維度的主動配電網調度運行指標體系，覆蓋配網調度業務的全過程，從安全、經濟、質量、節能、效率、供需、公平7個維度分別形成完整的子指標集。在此基礎上，通過對指標多維屬性的梳理、拓展與應用，分別從時間、對象、業務、主題、管理5個維度對每一個電網調度運行指標進行分類與整合，使龐雜、無序的運行信息系統化、有序化。

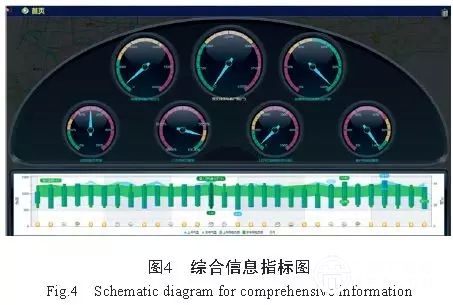

面對配網的海量數據，將其分為調度對象與設備元件，調度對象包括發電機組、變電站、輸配電線路等，設備元件和現有配網一次設備的定義相同。在主動配電網的全景信息展示系統中以調度對象為切入點，將電網運行中海量的數據與指標通過分解、篩選、歸類集中到不同的調度對象上，從多個方面綜合地分析調度對象與設備元件的運行情況?？梢詫Ｗ⒌胤治鎏囟▽?duì)象的歷史運行狀態變化;可以橫向地比較不同對象的運行狀態;提高信息的集成度與獲取效率，提高調度管理、考核工作的精益化水平。對設備元件按其物理特性建立相應的多維分析指標體系，如變電站的屬性信息包括，變電站的基本屬性、下送曲線、檢修情況，變電站內其他二次設備的運行情況等，同時提供橫向比較、縱向查詢、離群狀態提示、歷史狀態比較、排名計算等高級分析功能。系統主頁效果見圖4，大客戶的具體展示信息見圖圖5。

3.2數據維護

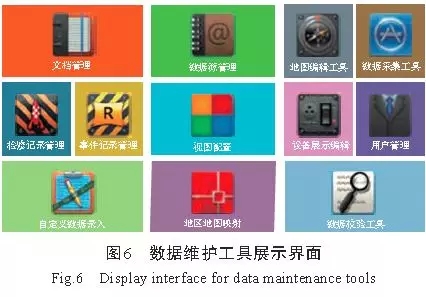

配網數據龐大，專門設置了相應的數據維護系統(見圖6)，分為12個功能模塊，分別為：①文檔管理，它負責文檔連接和預警信息的管理;②檢修記錄管理，負責檢修記錄的管理;③事件記錄管理，負責對配電網的故障、新投、停運、低調、停運等數據進行管理;④自定義數據錄入，可對新功能模塊提供自定義數據支持;⑤數據源管理，負責對新添加的功能模塊提供數據源支持;⑥視圖配置，對現有視圖管理提供自定義顯示功能模塊支持;⑦地區地圖映射，對配電

網的地區地圖和數據的關聯管理;⑧地圖編輯工具，對系統中所使用地圖進行編輯管理;⑨數據采集工具，手動采集調度綜合數據和采集日志;⑩數據校驗工具，提供系統中所出現過的數據的管理工具;11設備展示編輯，可以設置設備在系統中是否顯示;12用戶管理，管理系統用戶。

4結語

本文采用基于SOA的商業智能平臺構建主動配電網全景信息展示系統，該平臺能實現各應用服務之間數據、模型、畫面信息的無縫共享，解決了主動配電網所面臨的服務粒度與服務實體實現的問題。采用面向服務的平臺設計方法，可以為全景信息的展示提供靈活、自治的模型，將不同粗細粒度的業務和流程整合為不同的指標展示服務。

通過平臺的開發仿真與實踐，證明其技術上可行且系統靈活，尤其能有效應對各類分布式能源在地理位置上的展示以及各類運行數據的深度挖掘的指標展示等問題。下一步工作將致力于對原型系統的完善。
