摘要：調研了國內200臺套燃煤電廠電除塵器電耗，按機組容量的不同，將其劃分為300MW、600MW和1000MW三個等級，分別從鼓勵先進和淘汰落后兩個角度研究了電除塵器電耗評價指標，確定了不同機組容量、不同煤種除塵難易性及不同出口煙塵濃度下的電除塵器能效限定值及節能評價值。以能效限定值來衡量電除塵器能耗是否超標，以節能評價值來衡量電除塵器是否節能運行，為強制性國家標準《電除塵器能效限定值及節能評價值》的研制提供理論基礎。

1 前言

電除塵器具有處理煙氣量大、除塵效率高、適應范圍廣、設備阻力低、使用簡單可靠、運行維護費用低且無二次污染等優點，一直以來都是我國電力行業消煙除塵的主流設備，據不完全統計，目前我國燃煤電廠中電除塵器的使用裝機容量比例為80%以上。《火電廠大氣污染物排放標準》(GB13223-2011)出臺后，尤其是近年來隨著燃煤電廠煙氣污染物“超低排放”相關政策的實施，對我國電除塵技術的要求越來越高，同時對電除塵器的能耗也帶來了挑戰。盡管適應我國新排放要求的電除塵技術層出不窮，但總體上看，設備性能及能耗等仍參差不齊，且設備能耗評價缺乏統一標準。

電除塵器的主要能耗為設備電耗。為響應國家節能減排政策，挖掘電除塵技術潛力，規范、完善電除塵器電耗評價制度，本文基于國內200臺套燃煤電廠電除塵器電耗調研數據和相關文獻資料，分別從鼓勵先進和淘汰落后兩個角度對國內電除塵器電耗情況進行分析，研究了電除塵器電耗評價指標，為強制性國家標準《電除塵器能效限定值及節能評價值》的研制提供理論基礎。

2 國內電除塵器電耗調研

電除塵器總電耗包括電除塵器電耗和設備壓力降引起的引風機電耗。其中電除塵器電耗可分為高壓供電設備電耗和低壓用電設備電耗(包括振打電機、灰斗加熱、絕緣子加熱等電耗)。

電除塵器電耗數據通過調研得到。本文調研了國內主要的電除塵器本體廠家和電源廠家所生產的200臺套燃煤電廠電除塵器的電耗，涵蓋10家本體廠家和12家電源廠家，這些廠家的業績占現役電除塵器總數的80%以上。機組容量涉及300MW~1050MW，其中300MW級機組電除塵器78臺套，600MW級機組電除塵器102臺套，1000級機組電除塵器20臺套。

設備壓力降引起的引風機電耗數據通過計算得到。不同機組的電除塵器本體壓力降差別不大，本文中均按250Pa計。在實際運行過程中由于電動機發熱、傳動部件間摩擦等因素引起的能量損失不能被忽略。因此，在計算引風機電耗過程中，需要考慮引風機效率系數和傳動效率系數，本文按0.85計。計算公式如下：

式中：

W阻——設備壓力降引起的引風機單位時間的電耗，單位為千瓦時每小時，kW˙h/h;

Q——電除塵器處理煙氣量，單位為立方米每小時，m3/h;

P——電除塵器壓力降，單位為帕斯卡，Pa。

0.85——引風機效率系數與傳動效率系數的乘積。

300MW級、600MW級和1000MW級機組電除塵器的工況煙氣量分別按200×104m3/h、360×104m3/h、500×104m3/h計，根據公式(1)可得，其引風機電耗分別為163kW、294kW和408kW。

根據上述調研及計算數據，可得300MW級、600MW級和1000MW級機組電除塵器總電耗分別如圖1、圖2、圖3所示。其中，300MW級機組電除塵器總電耗平均值為896kW，最大值為1600.7kW，最小值為445.5kW;600MW級機組電除塵器總電耗平均值為1341kW，最大值為2762kW，最小值為470.2kW;1000MW級機組電除塵器總電耗平均值為1683kW，最大值為2928kW，最小值為1039.8kW。

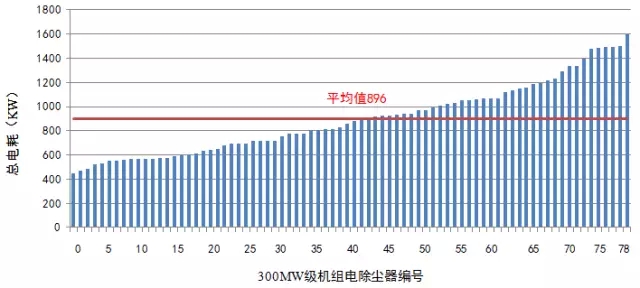

圖1 300MW級機組電除塵器總電耗統計結果

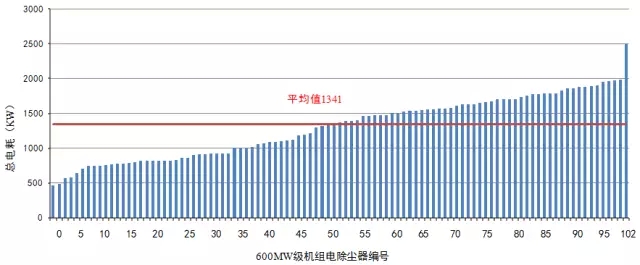

圖2 600MW級機組電除塵器總電耗統計結果

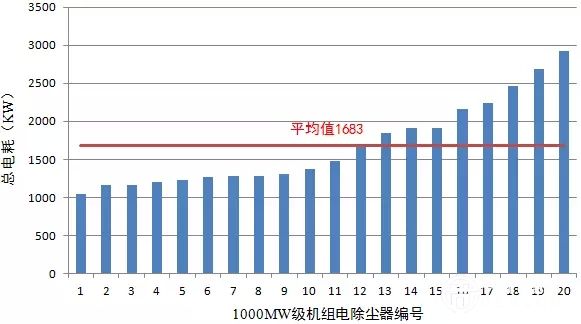

圖3 1000MW級機組電除塵器總電耗統計結果

3 比電耗

3.1 “比電耗”的提出

為較客觀、科學地表述電除塵器電耗情況，本文引入“比電耗”的概念對電除塵器的電耗水平進行評價。比電耗是指在工況條件下電除塵器處理單位含塵煙氣量所需的總電耗，其單位為千瓦時每立方米，kW˙h/m³，計算公式如下：

式中：

C——比電耗，單位為千瓦時每立方米，kW˙h/m³;

W——電除塵器單位時間的總電耗，單位為千瓦時每小時，kW˙h/h;

Q——電除塵器單位時間處理的工況煙氣量，單位為立方米每小時，m3/h。

3.2 比電耗的影響因素及修正

電除塵器比電耗的影響因素十分復雜，不僅與機組容量、電除塵器對煤種除塵難易性、出口煙氣含塵濃度要求等有關，還與電除塵器的高壓電源型式及控制方式、運行條件等有關，且不同的電除塵器制造廠家采用的結構型式和技術水平存有差異也將直接影響電除塵器的比電耗。電源型式、控制方式及運行條件等影響因素對電除塵器比電耗無需修正或無法修正，因此，本文中僅對機組容量、電除塵器對煤種除塵難易性以及出口煙氣含塵濃度三方面因素進行修正，如公式(3)所示。

式中，

Cx ——不同條件下的比電耗，單位為千瓦時每立方米，kW˙h/m³;

C ——某一基準值下的比電耗，單位為千瓦時每立方米，kW˙h/m³;

K1——機組容量修正系數;

K2——煤種除塵難易性修正系數;

K3 ——出口煙塵濃度修正系數。

1)機組容量修正系數K1的確定

對機組容量而言，大容量機組單位耗煤量和排污量與小容量機組相比較小，處理單位煙氣量所需的電耗也較低，因此，電除塵器機組容量越大，相對比電耗越小。根據國務院出臺的《關于加快關停小火電機組若干意見的通知》中提出的“上大壓小”要求，小容量機組應占被淘汰的高能耗機組的絕大多數，機組容量對應的比電耗系數不應修正，但考慮到目前我國300MW級小容量機組較多這一實際情況，本文中將此系數作出適當修正。300MW級、600MW級、1000MW級機組容量對應比電耗修正系數可分別定為1.05、1.0、0.97。

2)煤種除塵難易性修正系數K2的確定

電除塵器對煤種的除塵難易性是指在給定的煤、飛灰及煙氣成分、煙氣溫度、飛灰粒度等條件下，電除塵器達到性能指標的難易程度。其評價可分為“容易”、“較容易”、“一般”、“較難”、“難”。為簡單起見，本文按煤、飛灰成分將其劃分為“較好”、“一般”、“較差”。

電除塵器的電耗水平與其性能密切相關，而影響電除塵器性能的因素很復雜，對燃煤電廠而言，大體上可分為三大類：工況條件，包括燃煤性質(成分、揮發分、發熱量、灰熔融性等)、飛灰性質(成分、粒徑、密度、比電阻、粘附性等)、煙氣性質(溫度、濕度、煙氣成分等)等;電除塵器的技術狀況和運行條件。在上述影響因素中工況條件為主要影響因素，其中煤、飛灰成分對電除塵器性能的影響最大。在達到相同除塵效率前提下，煤質越差，所需比集塵面積越大，即所需電除塵器容量越大，比電耗也越大。例如，當電除塵器出口煙氣含塵濃度限值為30mg/m3時，對除塵難易性為“較好”的煤種，電除塵器所需比集塵面積約為130m2/(m3˙s-1);對除塵難易性為“一般”的煤種，電除塵器的容量約需增加10%，;對除塵難易性為“較差”的煤種，電除塵器所需比集塵面積還約需增加10%。結合多年的電除塵器選型設計經驗及《電除塵器選型設計指導書》的相關內容，煤種除塵難易性為“較好”、“一般”、“較差”對應比電耗修正系數可分別定為0.9、1.0、1.1。

3)出口煙氣含塵濃度修正系數K3的確定

對出口煙氣含塵濃度而言，在其它條件相同的情況下，出口煙氣含塵濃度限值越低，所需的電除塵器容量越大，電除塵器比電耗越大。例如，電除塵器對煤種除塵難易性為“較好”的煤種，當電除塵器出口煙氣含塵濃度限值為30mg/m3時，所需比集塵面積約為130m2/(m3˙s-1);當電除塵器出口煙氣含塵濃度限值20mg/m3時，電除塵器的容量約需增加20%;如果電除塵器出口煙氣含塵濃度限值要達到15mg/m3時，電除塵器的容量還約需增加20%。根據多年的電除塵器選型設計經驗，并結合《電除塵器選型設計指導書》的相關內容，出口煙塵濃度為30mg/m3、20mg/m3、15mg/m3對應比電耗修正系數可分別定為1.0、1.2、1.4。

4 電除塵器電耗評價指標

4.1 電除塵器能效限定指標

為淘汰落后產品，引入“能效限定值”的概念，即在規定標準測試條件下，且性能達到設計要求時，電除塵器所允許的最大比電耗，本文將其作為能耗限定指標。比電耗超過此指標的電除塵器屬高能耗產品。

本文選取各機組容量在煤種除塵難易性為“一般”、出口煙氣含塵濃度為30mg/m3時的能效限定值為主要分析對象。結合比電耗影響因素對應修正系數以及比電耗計算公式(2)，可得300MW級、600MW級、1000MW級機組電除塵器在該條件下的能效限定值分別為0.59×10-3kWh/m3、0.56×10-3kWh/m3、0.54×10- 3kWh/m3。300MW級、600MW級和1000MW級機組電除塵器的工況煙氣量按200×104m3/h、360×104m3/h、500×104m3/h計，可得對應能效限定值的電耗分別為1176kW、2016kW、2716kW。根據K2、K3，可得不同煤種除塵難易性、不同出口煙氣含塵濃度時電除塵器的能效限定值及對應的電耗值。

根據電除塵器電耗調研數據，在煤種除塵難易性為“一般”、出口煙氣含塵濃度為30mg/m3的條件下，300MW級機組電除塵器能耗超標數量為14臺，占該等級機組的17.9%;600MW級機組能耗超標數量為4臺，占該等級機組的3.9%;1000MW機組能耗超標數量為1臺，占該等級機組的5.0%。

需要說明的是，一般情況下，機組容量越大能耗超標機組百分比越小，但1000MW級機組能耗超標機組所占比例為5.0%,，略高于600MW級機組的3.9%，這是調研數據中1000MW級樣品數量偏少僅為20臺所致。實際上，1000MW級機組能耗超標機組數量只有1臺。

4.2電除塵器節能評價指標

為鼓勵先進產品，引入“節能評價值”的概念，即在規定標準測試條件下，且性能達到設計要求時，節能型電除塵器所允許的最大比電耗，本文將其作為節能評價指標。比電耗低于此指標的電除塵器屬節能型產品。

本文選取各機組容量在煤種除塵難易性為“一般”、出口煙氣含塵濃度為30mg/m3時的節能評價值作為主要分析對象。結合比電耗影響因素對應修正系數以及比電耗計算公式(2)，可得300MW級、600MW級、1000MW級機組電除塵器在該條件下的節能評價值分別為0.28×10-3kWh/m3、0.27×10-3kWh/m3、0.26×10-3kWh/m3，其對應節能評價值的總電耗分別為567kW、972kW、1310kW。根據K2、K3，可得不同煤種除塵難易性、不同出口煙氣含塵濃度時電除塵器的節能評價值及對應的電耗值。

根據電除塵器電耗調研數據，在煤種除塵難易性為“一般”、出口煙氣含塵濃度為30mg/m3的條件下，300MW機組電除塵器節能達標數量為10臺，占該等級機組的12.8%;600MW級機組電除塵器節能達標數量為31臺，占該等級機組的30.4%;1000MW機組電除塵器節能達標數量為8臺，占該等級機組的40.0%。

5 電除塵器電耗評價指標分析

根據本文的電除塵器電耗指標，調研樣本中電除塵器能耗超標數量為19臺，占所有機組的9.5%;節能達標數量為49臺，占所有機組的24.5%。

調研樣本中電源廠家提供的樣本占了較大比例，電除塵器處于節能模式下運行的比例也較大，據國內外相關資料介紹，在一定條件下電除塵器節電效果可達30%~50%0，調研也表明，電除塵器在不同的的不同電源型式及運行方式下其電耗差距在50%以上;且出口煙氣含塵濃度值可能達不到30mg/m3的要求，實際節能達標的電除塵器比例會小于上述數據。

2011年3月中國華能集團發布的企業標準《優秀節約環保型燃煤發電廠標準》(試行)規定在不考慮引風機電耗時對于優秀的節約環保型600MW級以上超臨界機組，電除塵器廠用電率≤0.20%，其它機組≤0.25%0。隨著環保產業發展，各大發電集團對發電相關設備用電率提出了更高的指標，要求優秀節能型電除塵器在不考慮引風機電耗時的廠用電率應低于0.1%，一般規定，300MW級、600MW級、1000MW級機組的優秀節能電耗分別不高于350kW、600kW、900kW，即考慮引風機電耗時其對應的節能總電耗分別為513kW、894kW、1308kW。本文中在煤種除塵難易性為“一般”、出口煙氣含塵濃度為30mg/m3的條件下300MW級、600MW級、1000MW級機組考慮引風機電耗時電除塵器節能評價值對應的總電耗分別為567kW、972kW、1310kW，其值略大于各大發電集團提出的優秀節能電耗。本文確定的電除塵器節能評價值基本符合各大發電集團提出的用電率要求。

目前我國電除塵器供電電源技術的發展取得很大進展，機組采用普通供電方式時的電耗較節能運行方式高出幾倍的情況比比皆是，這也是形成電除塵器電耗水平參差不齊的主要原因之一。電除塵器不同的電控技術也會對電耗產生重大影響，我國數以千計的現役電除塵器中，采用普通形式的電源或采用普通運行方式的產品不占少數。調研樣本表明，不同級別機組總電耗差異較大，即使相同等級機組配套電除塵器總電耗差距也達4倍以上。因此，不能對能效限定值提出過高的要求。根據我國國情，本文確定的能效限定值是合理的，電除塵器能效限定值與節能評價值相差較大也是符合實際情況的。

6 結論

1)通過調研國內200臺套燃煤電廠電除塵器電耗，發現其電耗水平參差不齊，相同等級機組配套電除塵器總電耗差距達4倍以上，表明我國電除塵器有很大的“節能”空間，急需出臺相關標準予以規范。

2)本文通過比電耗來分析電除塵器的電耗水平，確定了合理的電耗評價指標。以能效限定值來衡量電除塵器能耗是否超標，以節能評價值來衡量電除塵器是否節能運行，為國家相關標準的研制提供了理論基礎。

3)強制性國家標準《電除塵器能效限定值及節能評價值》即將出臺，擬定現役20%左右的機組電除塵器為節能型產品，將予以鼓勵，現役10%左右的機組電除塵器為高能耗產品，將予以淘汰。這給我國電除塵技術帶來了挑戰，同時也將給電控技術帶來機遇。
