介紹了煙氣換熱器(簡稱GGH)在煙氣脫硫系統中的作用，結合案例介紹了GGH運行中的主要問題。針對GGH給系統安全經濟運行帶來的弊端，論證了取消GGH的可行性，并以案例說明取消GGH后的運行效果。

引 言

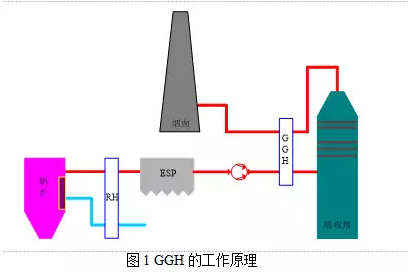

GGH是煙氣換熱器(Gas GasHeater)的簡稱，是脫硫系統中主要裝置之一，采用兩分倉容克式或管式煙氣加熱技術，實現原煙氣和凈煙氣換熱。利用高溫原煙氣攜帶的熱量，使凈煙氣溫度從50℃左右上升到80℃左右，以減少對下游設備的腐蝕，提高煙囪排煙的抬升高度，降低污染物落地濃度，防止石膏雨的發生。同時將原煙氣溫度降低，以防止煙溫過高對吸收塔防腐層、除霧器元件等設備的損壞，同時降低脫硫系統工藝水的消耗。圖1為GGH的工作原理。

GGH的作用有以下幾種。降低了進入脫硫吸收塔的煙氣溫度，減少了吸收塔水的蒸發量，有利于脫硫系統節水，同時由于吸收塔入口煙溫降低，避免了過高煙溫對吸收塔塔壁防腐層以及內部噴淋層和除霧器的損傷;對吸收塔出口的濕飽和煙氣進行加熱，防止?jié)駸煔庠诿摿蚝鬅煹佬纬纱罅磕Y水而加速煙道腐蝕，同時由于煙溫升高，煙氣排放太升高度升高，從而降低污染物落地濃度。根據對某電廠的實際案例的計算，對于2x300MW機組合用一個煙囪，煙囪高度為210m，在環境濕度未飽和的條件下，安裝和不安裝GGH的煙氣抬升高度分別為524m和274m，有明顯的差異;加熱后的煙氣存在一定過熱度，從而避免了煙囪排放的“白煙”現象，有利于視覺環保;避免了排煙的“石膏雨”現象;

日本、德國等國家排放法規要求煙囪出口的煙氣溫度不得低于72℃，92℃加熱煙氣可以增加煙氣的抬升高度可以部分消除白煙現象，改善電廠的公眾視覺形象早期認為GGH可在一定程度上減少下游設備的腐蝕;德國已經安裝的GGH運行都不好，成為FGD 可用率的瓶頸，2002年之后，德國加入歐盟，由于大部分歐盟國家對鍋爐排煙溫度沒有要求，因此新的歐盟標準也不對排煙溫度進行規定，所以新建的FGD已基本取消GGH。美國沒有對排煙溫度有規定只有25%左右的FGD安裝了GGH，在氣象條件不好時，采用噴燃器加熱煙氣的方法解決煙囪雨和抬升高度問題。日本由于領土窄小，因此對排煙溫度要求很高，幾乎所有的FGD均安裝GGH。

國內早期的脫硫系統基本都安裝了GGH，但幾乎所有的GGH都存在較嚴重的堵塞問題，由于早期脫硫都設置有煙氣旁路，所以基本靠定期停運脫硫進行GGH沖洗的方式維持脫硫系統運行。隨著GGH問題的暴露，后期改造的脫硫系統，基本不安裝GGH。

2GGH存在的主要問題

1)投資和運行費用增加

GGH本體以及相關的附屬設備投資，約占脫硫系統總投資的15%左右，如果計算因安裝GGH裝置而增加的增壓風機、控制系統增加控制點數、煙道長度增加和GGH支架及相應的建筑安裝費用等，其總費用約占FGD系統總投資的20%左右。

2)漏風造成脫硫效率降低

同時由于安裝了GGH，系統阻力大大增加，脫硫系統運行電耗增加，以300MW機組為例，GGH總阻力按1000Pa計，脫硫煙風系統電耗增加約40-50%。

由于大部分脫硫系統，增壓風機布置在GGH原煙氣入口，原煙氣側壓力高于凈煙氣側壓力，原煙氣側向凈煙氣側的泄漏使部分煙氣未經吸收塔脫硫而直接排放，降低了系統的脫硫效率，目前國內運行的GGH，漏風率基本在1%-3%之間，因吸收塔設計脫硫效率多為95%，也即漏風影響脫硫效率在1%-3%左右。

3)脫硫系統運行故障增加

由于脫硫后的凈煙氣，經過除霧器后仍有未除盡的石膏顆粒，容易在GGH換熱元件上形成結垢，長時間積累造成GGH換熱元件堵塞，堵塞使GGH運行阻力大大增加，脫硫系統運行電耗大幅增加，嚴重時造成增壓風機或引風機喘振，需停運脫硫系統進行高壓水沖洗或化學清洗。統計某電廠2×350MW機組，3年時間因GGH堵塞造成脫硫系統停運34臺次，也就是說每兩個月就要停運脫硫，對GGH進行一次水沖洗，工期約2天，若采用化學清洗，則工期需一周左右。同時，由于GGH頻繁堵塞，脫硫系統運行電耗大幅增加，遠遠超過設計廠用電率指標。

3取消GGH的可行性研究

郭芳芳等研究了不同大氣狀態下GGH對落地距離的影響，GGH對擴大污染物落地距離有一定作用，但此影響與大氣穩定度有一定關系，氣象條件越偏穩定，大氣污染物落地距離越遠，GGH對落地距離的影響越小;反之，大氣污染物落地距離越近，GGH對落地距離的影響越大。其他條件相同時，不設置GGH和設置GGH相比，污染物落地濃度明顯增大，前者約為后者的1-3倍，但此影響與大氣穩定度有一定關系，氣象條件越偏穩定，污染物落地濃度越低，濃度相差也越小，GGH對落地濃度的影響也越小。

王福斌等研究證明，以某電廠為例，有GGH 時，凈煙氣溫度為80℃左右，水蒸氣體積分數為9%～10%，此時對應的煙氣冷凝酸液質量分數為62%～64%;拆除GGH 后，凈煙氣溫度為51 ℃左右，水蒸氣體積分數為10%～12%，對應的煙氣冷凝酸液質量分數為15%～32%。而硫酸溶液質量分數為60%～90%時腐蝕性較小，52%～56%時腐蝕速度最大，0～50%時腐蝕速度與其基本上呈線性關系。凈煙氣在溫度為51 ℃時對應的酸液質量分數(15%～32%)的腐蝕性大于80 ℃時對應的酸液質量分數(62%～64%)。另外，以鋼材為例，酸液的溫度為40～80 ℃時，腐蝕速度比在其他溫度時高出3～8 倍。

由上研究表明拆除GGH后，需重點解決污染物擴散和下游設備腐蝕的問題，同時需要考慮脫硫系統節水問題、吸收塔耐溫問題和“石膏雨”問題。而根據《火電廠大氣污染物排放標準》(GB13223-2011)中，對污染物排放濃度進行了嚴格的控制，按照新的標準，污染物排放濃度大大降低，大部分燃煤機組面臨環保升級改造，污染物排放濃度降低對落地距離和落地濃度降低的影響，遠大于取消GGH對落地距離和落地濃度的影響。對于煙塔合一的電廠，可考慮利用現有煙塔進行煙氣排放，可消除拆除GGH對污染物擴散的影響;加裝GGH后，煙溫升高至80℃左右，可以降低下游設備的腐蝕，但由于煙溫仍低于其酸露點，仍然會對尾部煙道和煙囪產生產生腐蝕。因此，設置GGH并不能省略脫硫后煙道和煙囪的腐蝕。傳統的脫硫煙道玻璃鱗片防腐和滿足脫硫后濕煙氣排放的防腐蝕要求，而濕煙囪防腐技術也已非常成熟;對于脫硫系統水耗和吸收塔耐溫問題，可考慮在電除塵器前或脫硫前加裝低溫省煤器，還能達到節能的目的。對于“石膏雨”問題，可在通過在脫硫后加裝濕式電除塵器來減緩和消除。

4取消GGH案例分析

4.1 改造前情況

某廠2×350MW亞臨界機組脫硫系統采用石灰石濕法煙氣脫硫工藝，一爐一塔下進上出布置方式，設有GGH，設置三臺漿液循環泵，設置兩層平板式除霧器。脫硫系統按照100%容量95%脫除效率設計。

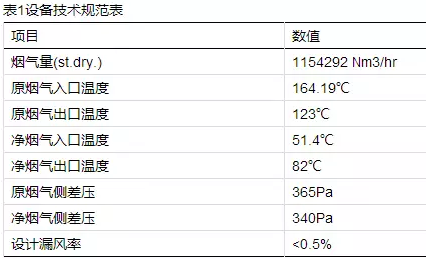

GGH使用上海鍋爐廠設計生產的30.5-V-450型兩分倉回轉式煙氣加熱器，設置蒸汽吹掃和高壓水沖洗，具體參數如表1所示。

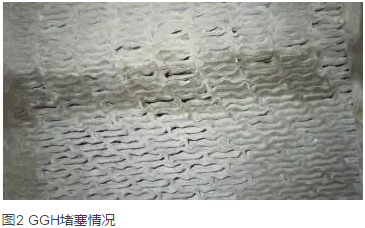

脫硫系統投產初期即出現GGH堵塞情況，如圖2所示。在線蒸汽吹掃和高壓水沖洗無法控制，差壓快速上升，停運脫硫系統，對換熱元件進行離線高壓水沖洗。但隨著沖洗次數的增多，差壓上升速度加劇，離線沖洗的效果也越來越差。最嚴重時，兩臺機組一年進行了12次離線水沖洗，脫硫系統投運率大大降低。

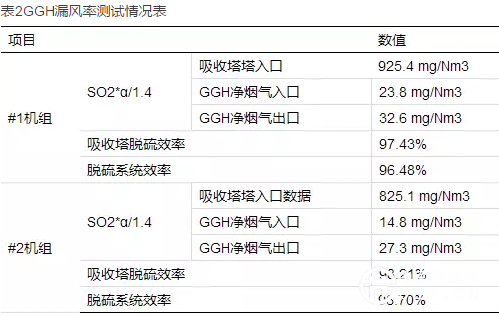

GGH堵塞直接導致煙風系統阻力增加，脫硫系統電耗大大增加，GGH堵塞最嚴重時，雙側總差壓達到3400Pa，由于GGH差壓直接導致脫硫系統電耗增加約1500kW。測試GGH漏風率在1.5%左右，影響脫硫效率0.95-1.51%。GGH漏風率測試情況如表2所示。

4.2 取消GGH技術方案

1)GGH及附屬系統全部拆除，重新配置吸收塔入口煙道，在吸收塔入口原煙道上加裝事故噴淋系統，噴淋系統可將入口煙溫從200℃降低到75℃.

2)拆除增壓風機，實現引增合一。

3)在原吸收塔三層噴淋層的下方增加一層噴淋層，相應增加一臺漿液循環泵，新增的噴淋層流量為7500m3/h，設置90個噴嘴，單個噴嘴流量為83.3m3/h。對原有的3層噴淋層的靠近吸收塔壁的28個噴嘴進行更換，將原雙向空心錐噴嘴更換為單向?qū)嵭腻F噴嘴，每個噴嘴流量為72.2m3/h。

4)將兩層平板式除霧器更換為兩層屋脊除霧器和1層管式除霧器，保證除霧器出口液滴含量≤50mg/m3。5)電除塵器前加裝低溫省煤器，煙溫從150℃降低至105℃，回收熱量用來加熱凝結水。

6)吸收塔出口加裝濕式電除塵器，控制煙氣顆粒物(含石膏)排放濃度不超過5mg/Nm3。

7)利用現有煙塔合一機組的排煙冷卻塔，將濕式電除塵器出口排煙引至現有煙塔排放，煙囪進行進口?；u防腐，作為臨時備用通道。

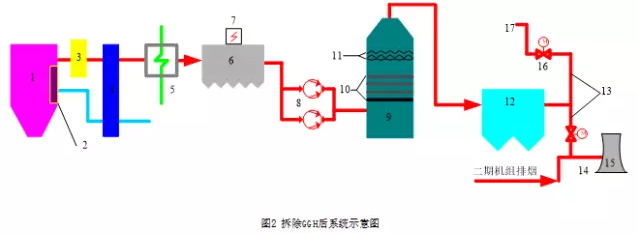

圖中，1-鍋爐，2-低氮燃燒器，3-SCR脫硝裝置，4-空氣預熱器，5-低溫省煤器，6-電除塵器，7-電除塵器高頻電源，8-動調軸流引風機，9-脫硫吸收塔，10-脫硫噴淋層(4層)，11-脫硫除霧器(兩層屋脊式+一層管式)，12-濕式電除塵器，13-玻璃鋼煙道，14-擋板門，15-煙塔，16-擋板門，17-煙囪

5 改造效果

1)取消GGH后，煙風系統阻力大大降低，脫硫系統電耗平均降低450kW，年節電約250萬度，同時，由于消除了GGH漏風的影響，脫硫效率提高，原三臺漿液循環泵運行才能保證排放濃度，現在兩臺漿液循環泵運行就可滿足濃度要求，節省了大量漿液循環泵的電耗。

2)由于低溫省煤器的作用，進入脫硫吸收塔的煙氣溫度和GGH取消前相當，脫硫系統水耗基本沒有增加。

3)由于下游設置了濕式電除塵器，污染物實現了“近零排放”，煙塵、SO2、NOx排放限值分別按5mg/Nm3、35mg/Nm3、50 mg/Nm3，污染物濃度的降低，基本消除了取消GGH對污染物落地濃度的影響。同時，煙塔排放，也保證了煙氣的排放高度。

4)由于取消了GGH，消除了因GGH故障而導致脫硫系統停運的風險。

6總結

隨著環保要求的日趨嚴格，火電廠要保證較高的脫硫效率，同時必須保證脫硫系統投運率100%。GGH漏風大大制約了脫硫效率的提高，GGH結垢堵塞不僅使系統電耗大大增加，還嚴重威脅到系統的安全運行，使脫硫系統100%投運率得不到可靠性保證。因此，新一輪環保改造的過程中，是從安全、環保、經濟綜合考慮，取消GGH應作為優選方案。
