一、技術名稱：

利用煙氣余熱預熱燃氣鍋爐給水給風節能技術

二、技術所屬領域及適用范圍：

建筑行業供暖、燃氣鍋爐

三、與該技術相關的能耗及碳排放現狀

隨著我國對環境保護的重視，燃氣鍋爐應用比例逐年加大。截至目前，燃氣鍋爐總規模已達到我國鍋爐保有量的12%，降低鍋爐的排煙溫度一直是燃氣鍋爐節能領域重要的研究方向。利用煙氣余熱預熱燃氣鍋爐給水給風節能技術可大幅回收煙氣中的余熱，可使燃氣鍋爐由原始排煙溫度120℃降低到40℃，可提高鍋爐效率4%-11%。同時，該技術的應用還可以減少氮氧化物的排放，具有節能和環保雙重效益。

四、技術內容

1.技術原理

該技術通過2段換熱和煙氣冷凝水回收技術，極大降低燃氣鍋爐排煙溫度，實現煙氣余熱的回收利用。首先，通過一級換熱裝置，將煙氣溫度降低至60℃以下，回收煙氣中的顯熱;其次，利用常溫空氣預熱器進行冷卻，將煙氣降低至40℃以下，回收煙氣中顯熱及潛熱;最后，將微酸性冷凝純水進行處理作為供暖系統的補充水，實現第三級余熱回收。同時，該技術還配有廢氣再循環系統，通過改變鍋爐燃燒方式，抑制氮氧化物的生成。

2.關鍵技術

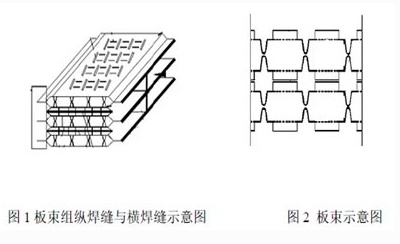

(1)高性能換熱組件設計及加工技術。將不銹鋼板片沖壓成凸槽、凹槽;兩板之間凸槽的頂部相對,作為支撐點;凹槽的底部相對構成窄流道。高性能換熱組件結構簡圖1和圖2。

(2)全位置焊接技術。采用全位置焊接技術將板束組安裝在受壓板殼內，不僅提高了組件的承壓能力，還解決了傳統管式換熱器煙氣泄漏的關鍵難題。

(3)煙氣再循環燃燒技術。該技術通過抽取部分廢煙氣再輸送回燃燒器參與燃燒，降低爐膛內的局部溫度，形成局部還原性氛圍，抑制氮氧化物(NOx)的生成。

3.工藝流程

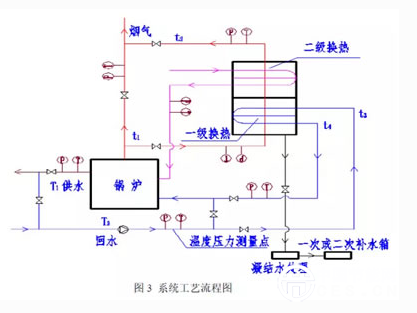

該技術系統工藝流程圖見圖3。

五、主要技術指標

1.煙氣排煙溫度：≤40℃;

2.與未加余熱回收系統燃氣鍋爐相比效能提高：4%-11%。

六、推廣前景及節能減排潛力

該技術可廣泛應用于分布式能源、熱水鍋爐、蒸汽鍋爐、燃氣輪機、燃氣內燃機、工廠空氣(水)冷卻等系統。預計未來5年，該技術在相關領域的推廣比例可達到20%，可形成的年節能能力約10萬tce，年減少碳排放23萬tCO2/a。
