一.裱紙機

全自動裱紙機是在原始的裱紙機的基礎上，加上前后送紙，以及收紙臺。大大節省了人工成本。

二.方案設計

選用維控700L 的觸摸屏和LX-3V -40MT的PlC 配兩個伺服電機。

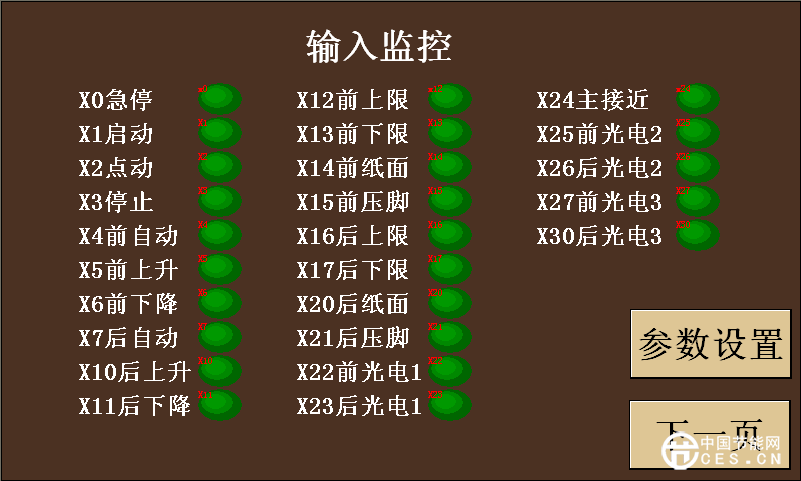

三.界面設計

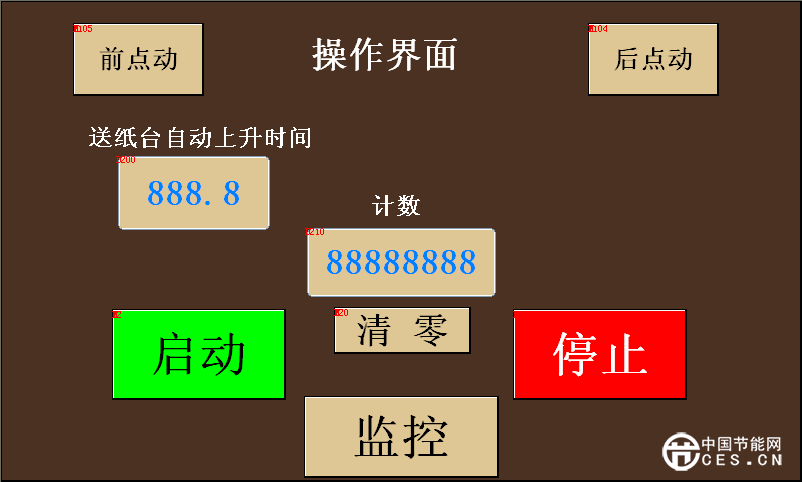

自動界面：在停止工作的狀態，能夠靈活的手動控制，調整伺服的位置。

四.Plc 程序設計

Plc 整體構建：維控plc 特有的功能，通過這個框架可以清晰了解程序，為將來的修改提供了方便。

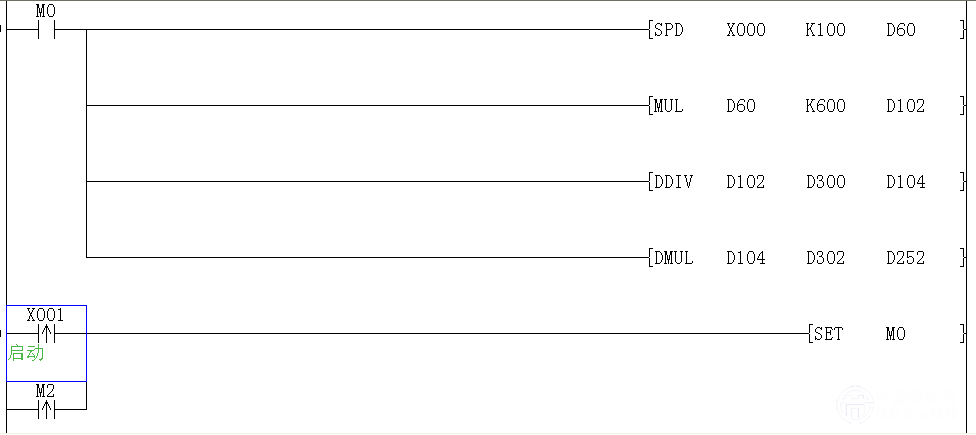

速度跟隨：

主機裝有編碼器，PLC測速后，用SPD算出主機速度，使伺服跟隨。這樣不會出現追尾或疊紙的現象。

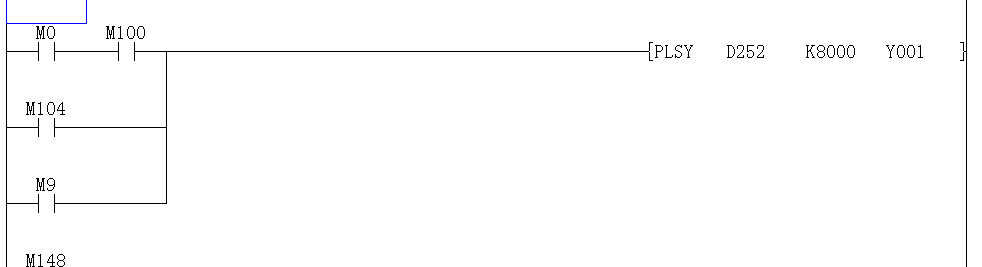

高速輸出：

每個輸出點，只用一條指令，避免了指令間沖突。

五.結束語

維控觸摸屏功能齊全、可靠耐用、編程簡潔，與其他HMI產品相比，界面友好，給用戶編程和維護都帶來極大方便。隨著工業自動化的發展，維控觸摸屏配套PLC、單片機和PC機的自動化系統的解決方案，越來越普及。維控觸摸屏是人機界面中一顆耀眼的明星。高可靠、長壽命、高性能使其越來越受到終端客戶、自動化系統集成商的青睞。
