一、技術名稱：

噴淋吸收式煙氣余熱回收利用技術

二、技術所屬領域及適用范圍：

建筑領域供熱行業，針對燃?xì)忮仩t、燃?xì)鉄犭娐?lián)產、燃?xì)鉄犭娎渎?lián)供系統煙氣余熱回收。

三、與該技術相關的能耗及碳排放現狀

目前，我國供熱領域的天然氣供熱方式包括燃?xì)忮仩t、燃?xì)鉄犭娐?lián)產、燃?xì)鉄犭娎渎?lián)供三種方式，其中最主要的是燃?xì)忮仩t和燃?xì)鉄犭娐?lián)產，燃?xì)忮仩t供熱能耗約31.7Nm3天然氣/GJ，燃?xì)鉄犭娐?lián)產約11.4Nm3/GJ，對應單位GJ供熱量的CO2排放量為22-61kg/GJ。燃?xì)忮仩t的排煙溫度普遍在100℃左右，排煙熱損失約占總能耗的15%左右。

四、技術內容

1.技術原理

該技術是采用直接接觸式換熱與吸收式熱泵相結合的方式對天然氣煙氣余熱進行深度回收利用的新工藝。利用天然氣燃燒過程中的不可逆損失，增設吸收式熱泵與直接接觸式煙氣冷凝換熱器(煙氣換熱塔)，以天然氣為驅動能源，驅動吸收式熱泵產生冷介質，該冷介質與煙氣在噴淋式直接接觸式換熱裝置中換熱，冷介質溫度升高后送入吸收式熱泵中放熱。直接接觸式換熱方式極大地增加了氣-液兩相接觸面積，能夠快速完成傳熱和傳質，煙氣和水在很小溫差下即可實現穩定接觸換熱,無需金屬換熱面，降低了煙氣側阻力，減小了換熱器的體積，大幅度降低了換熱器成本。煙氣的排煙溫度最低可達20℃以下。同時，通過深度回收冷凝熱，使冷凝水回收再利用成為可能，減少了廢氣中NOx等污染物排放。

2.關鍵技術

(1)大功率直接接觸式煙氣冷凝換熱器的設計和制造;

(2)專用吸收式熱泵的流程優化、設計和制造;

(3)噴淋吸收式煙氣全熱回收利用系統的集成與優化運行。

3.工藝流程

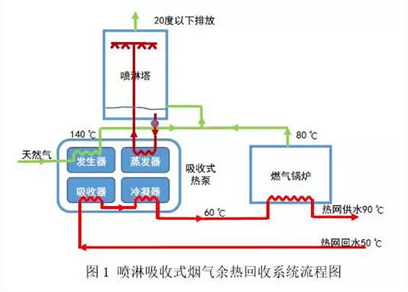

以在燃?xì)忮仩t房中的應用為例，在燃?xì)忮仩t房增設專用吸收式熱泵與直接接觸式煙氣冷凝換熱器，吸收式熱泵以天然氣為驅動能源，驅動吸收式熱泵產生冷介質，該冷介質與煙氣在煙氣冷凝換熱器中換熱，換熱過程采用噴淋式直接接觸式換熱裝置，使系統排煙降溫至露點溫度以下，煙氣中的水蒸汽凝結放熱，達到回收煙氣余熱及水分的目的，熱網回水首先進入吸收式熱泵中被加熱，然后進入燃?xì)忮仩t加熱至設計溫度后送出，完成熱網水的加熱過程。燃?xì)忮仩t的排煙從與吸收式熱泵的排煙混合后進入煙氣冷凝換熱器中，系統排煙溫度降低到20℃以下后送回?zé)焽柚信欧胖链髿?。噴淋吸收式煙氣余熱回收系統流程圖見圖1。

(注：在燃?xì)怆姀S中應用時，可利用燃?xì)鉄犭姀S的抽汽作為專用吸收式熱泵的驅動熱源;在燃?xì)鉄犭娎渎?lián)供系統中應用時，可利用發電機排出的高溫?zé)煔庾鳛闊岜玫尿?qū)動熱源。)

五、主要技術指標

1. 在避免了露點腐蝕的情況下，燃?xì)忮仩t的排煙溫度可達20-30℃。

2. 燃?xì)忮仩t房可節能10%-15%;在燃?xì)鉄犭娐?lián)產及熱電冷聯供系統中，供熱節能20%-26%。

六、技術鑒定、獲獎情況及應用現狀

該技術獲得5項國家發明專利，并于2007年3月通過了教育部組織的科技成果鑒定。專用吸收式熱泵、直接接觸式換熱塔、全熱回收型補燃換熱機組等多項產品已初步實現了產業化。目前該技術已經在北京、天津燃?xì)忮仩t房和燃?xì)鉄犭姀S成功應用，回收煙氣余熱量超過50MW;在太原市燃?xì)鉄犭姀S及換熱站共安裝70余臺該類型機組，煙氣余熱回收量達130MW。

七、推廣前景及節能減排潛力

預計到2020年，該技術在全國燃?xì)忮仩t余熱回收領域的推廣比例將達到10%，可形成的年節能能力約為340萬tce，年碳減排能力為554萬tCO2。
