當電網發生故障后并網點電壓下降，會使風機轉子側過流直流側過電壓，嚴重時會使風機迫停。因此，風電場必須滿足電網故障下，在電網低電壓的一定時間內保證并網運行，即需要具備低電壓穿越(LVRT)能力，以消除潛在的安全隱患。

低電壓穿越技術是風電應用關鍵技術之一，已成為研究熱點之一。常用的低電壓穿越技術主要有控制策略法、Crowbar 電路法等。隨著儲能技術的發展，儲能在低電壓穿越方面的表現尤為突出，儲能技術在風電應用中不僅具有緩沖電能、提高電能質量、改善電壓穩定性等優點，而且在提高低電壓穿越能力方面配置靈活、性能良好，因此，儲能技術在低電壓穿越技術中具有廣闊的應用前景。

1、低電壓穿越技術標準

我國在 2011 年出臺的《風電場接入電力系統技術規定》關于風力發電低電壓穿越技術規定：風電機組需在并網點電壓跌落至20%的額定電壓時保持 625 ms 并網運行;并網點電壓跌落后需 3 s 內恢復到 90%的額定電壓，并且風電機組需保持并網運行。

2、常用低電壓穿越技術

(1)控制策略技術

a. 分序(正序或負序)控制;b. 線性化控制;c. 慣性能量控制;d. 混合補償技術。

(2)輔助硬件技術

a. Crowbar 電路技術;b. 動態電壓恢復器技術;c. 統一潮流控制器技術;d. 定子阻尼電阻技術。

(3)動態無功補償技術

(4)柔性直流輸電技術

3、基于儲能技術的低電壓穿越技術

儲能系統提高低電壓穿越的能力主要通過 2 種方式，如下圖所示。

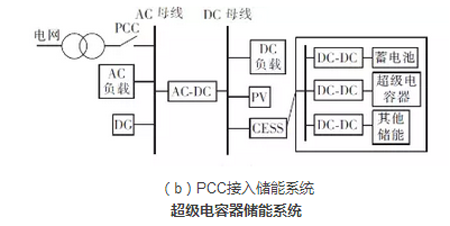

為了滿足對能量密度、功率密度、使用壽命、成本等因素的綜合考慮，基于儲能技術的低電壓穿越技術可將多種類型的儲能技術結合使用，并采用如下圖所示的拓?fù)浣Y(jié)構形成混合儲能系統。

3、基于儲能技術的低電壓穿越技術

儲能系統提高低電壓穿越的能力主要通過 2 種方式，如下圖所示。

為了滿足對能量密度、功率密度、使用壽命、成本等因素的綜合考慮，基于儲能技術的低電壓穿越技術可將多種類型的儲能技術結合使用，并采用如下圖所示的拓?fù)浣Y(jié)構形成混合儲能系統。
