主動配電網是解決未來分布式能源大規模接入配電網的重要技術途徑，也是智能配電網發展的重要階段。我國首個主動配電網示范工程的建成及投運有力驗證了主動配電網技術對于實現分布式能源高效利用和配網經濟運行的可行性和有效性，并為我國主動配電網的研究與建設提供重要參考和指導。
0引言
“主動配電網的間歇式能源消納及優化技術”示范工程是依托國家高技術研究發展計劃(863計劃)—— “主動配電網的間歇式能源消納及優化技術研究與應用(2012AA050212)”建設而成。該示范工程坐落于廣東佛山三水區中心科技工業園，其中包含5.5MWp分布式光伏發電及1.1MWh分布式儲能，在示范區內可實現100%光伏消納，且供電可靠性高于99.99%。
該863項目是我國首個主動配電網技術應用示范工程，由廣東電網公司、上海交通大學、上?？臻g電源研究所、佛山電力設計院合作完成。工程結合示范區域的分布式發電現狀，在堅持技術先進的同時，注重經濟性和實用性，綜合應用儲能系統以及配電網的靈活拓?fù)?，對以分布式光伏發電為代表的間歇式能源實現了高效消納，同時確保電網的優化運行，建成了先進的、可持續發展的主動配電網間歇式能源消納及控制系統[1-7]。
文章將逐一介紹示范工程的總體概況、實施方案、關鍵技術以及運行效果，最后對示范工程的社會經濟效益進行綜合分析。
1示范工程總體概況
1.1示范區簡介

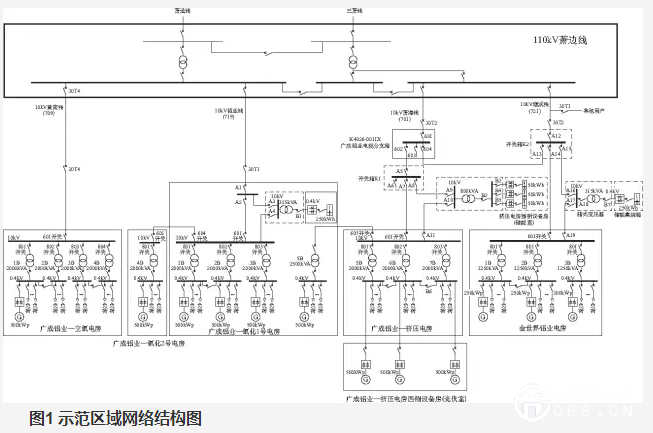

“主動配電網間歇式能源消納及優化技術”示范工程位于廣東省佛山市三水區中心科技工業區廣成鋁業有限公司廠區和金世界創新鋁業有限公司廠區，項目所在地全年日照小時數達1600～1700h，太陽輻射總量為4803.408MJ/m2，適宜建設分布式太陽能光伏發電。示范工程累計完成分布式光伏發電總裝機容量達5.5MWp，分布在4條10kV饋線(黃南線、鋁業線、蕭海線、塘溪線)，并配套安裝3套電池儲能系統，總?cè)萘抗灿?.1MWh。為了模擬配電網的靈活拓?fù)?，在蕭海線和塘溪線之間架設1條10kV聯絡線。整個示范區的網絡結構見圖1。
1.2負荷情況

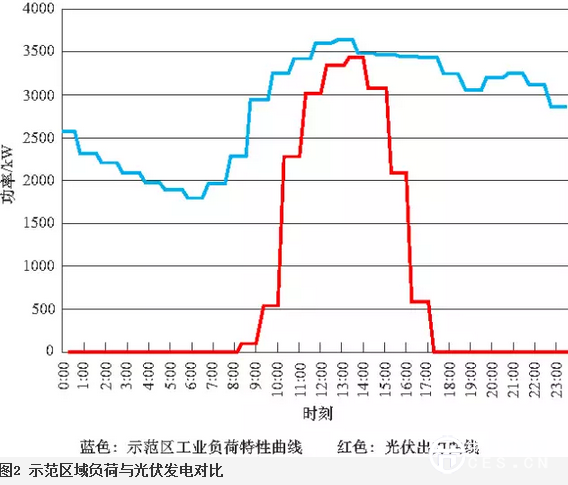

示范區域內除塘溪線接入少量居民負荷外，其他均為工業負荷，整體負荷特性大體呈現工業負荷的特點，由于工業用戶一般在低谷時刻高負荷運行，而在其他時段低負荷運行，受峰谷電價影響較大，峰谷特性較為明顯。值得注意的是，在節假日的白天時段，由于工廠停工，示范區域的負荷很小，存在光伏倒送的風險。示范區域典型日的整體負荷和光伏發電出力比對見圖2，雖然區域從整體上負荷值大于光伏發電，但在局部區域(例如蕭海線和塘溪線)的特殊時段則存在光伏出力大于負荷值的現象，需要利用主動配電網技術實現光伏發電的100%高效消納。
1.3分布式電源接入情況

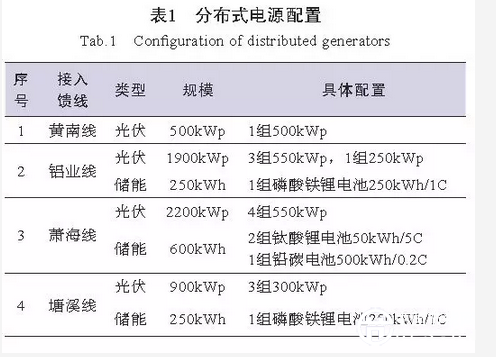

示范區域主要接入分布式光伏發電和電池儲能2種分布式電源，其中電池儲能分為單一儲能和復合儲能，單一儲能為磷酸鐵鋰電池，復合儲能則由鉛碳電池和鈦酸鋰電池構成。具體的配置情況見表1。

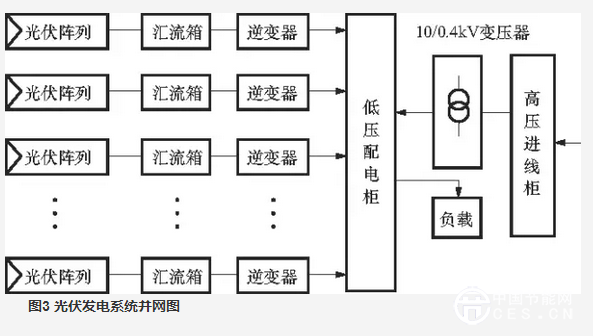

光伏發電系統并網見圖3。太陽能通過光伏組件轉化為直流電力，通過光伏電纜、直流匯流箱及直流配電柜最終匯集到并網型逆變器，逆變器將直流電轉化為與電網同頻率、同相位的正弦波電流后接入交流配電柜，然后直接并入廠房附近的變壓器三相低壓端。
為保證并網安全，在交流配電柜中配置防孤島保護裝置以防止逆變器本身的保護功能失效。同時，并網逆變器均帶有隔離變壓器，將逆變器的直流輸入和交流輸出之間進行電氣隔離。直流側的光伏組件陣列為負極接地，且逆變器在運行過程中，隨時檢測直流正負極的對地電流，從而保證了逆變器直流側的短路故障不會影響到電網。
電池儲能系統則通過逆變器升壓后直接接入10kV饋線，其中蕭海線接入總?cè)萘繛?00kWh的復合電池儲能系統。而鋁業線和塘溪線則分別接入250kWh的磷酸鐵鋰電池。

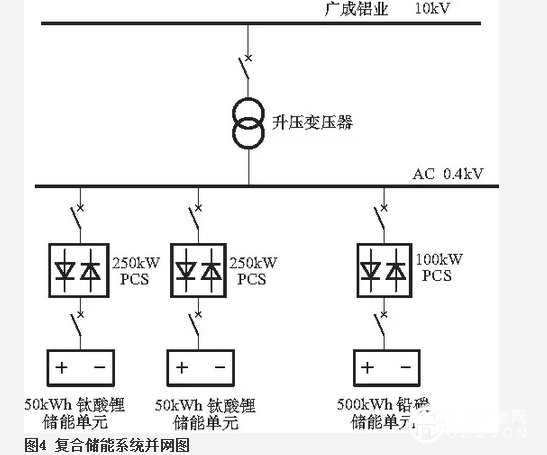

復合儲能系統由2套50kWh/5C鈦酸鋰電池儲能單元配套250kW儲能逆變器，和1套500kWh/0.2C鉛碳電池儲能單元配套100kW儲能逆變器組成。整個儲能系統可提供600kW充放電功率，總能量為600kWh。系統接入設計見圖4。
2示范工程實施方案及關鍵技術
光伏及儲能系統的接入以及聯絡線的敷設為示范區域的主動協調控制提供了受控資源，在此基礎上通過建設主動配電網二次監控系統，對現場各可控資源(光伏、儲能、聯絡開關)進行狀態監測，利用協調控制和優化管理技術，實現示范區域的源、網、荷協調控制，確保光伏發電的高效消納和系統的經濟運行。示范區域的二次監控系統包括：主動配電網能量管理系統、分層分布協調控制器、源網協調控制器、儲能雙向并網協調控制器、配電自動化終端、電能質量監測終端以及通信網絡。
整個監控系統采用分層控制體系，最上層的主動配電網能量管理系統主要用于對示范區域現場的各種分布式電源(光伏發電和儲能單元)以及關鍵節點(分布式電源公共連接點、新建聯絡節點、用戶側與配電網的關口節點)進行狀態監視，利用示范區域的儲能單元以及新建聯絡開關設備，通過協調控制及靈活網絡技術實現示范區域內光伏發電的高效消納及網絡的經濟運行。中間層的分層分布控制器則用以實現對單條線路的自治控制，通過與源網協調控制器和能量管理系統的雙向交互，實施自治控制策略。最下層的源網協調控制器是分布式電源的直接控制單元，其接收分層分布控制器的控制指令后再進行安全分析及優化分配后對分布電源進行直接控制[8-9]。
示范區域二次監控系統的總體信息流見圖5。
2.1主動配電網能量管理系統

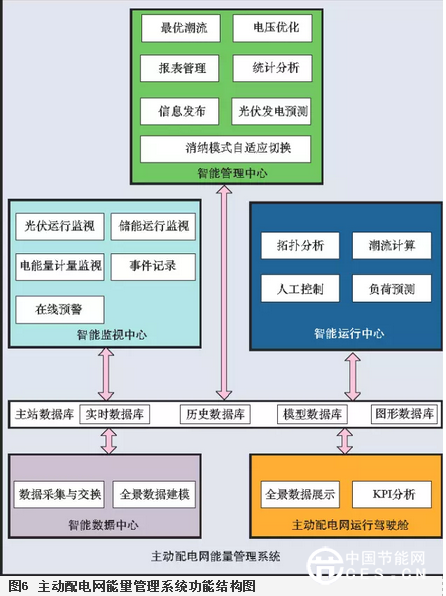

主動配電網能量管理系統主站具備基本的配電網自動化主站功能，包括：DSCADA功能、拓?fù)浞治觥⒊绷饔嬎?、事件記錄及告警、人工控制、?fù)荷預測等功能。在此基礎上，主動配電網能量管理系統還具備特有的協調控制及優化管理功能，包括：光伏發電預測、主動配電網最優潮流、主動配電網電壓協調、主動配電網間歇式能源消納模式自適應切換、主動配電網KPI特性分析等。主動配電網能量管理系統功能結構圖見圖6。
光伏發電預測能根據氣象預報信息(風速、光照、溫度等)和歷史數據預報未來一天的光伏有功出力，且在當日可以根據實時天氣情況進行滾動修編。主動配電網的光伏發電預測功能是主動配電網最優潮流進行經濟優化運行計算的前提條件。
主動配電網最優潮流是在負荷預測以及光伏發電預測的基礎上，通過智能優化算法生成主動配電網長時間尺度下各分布式電源的最優調度策略，以實現主動配電網能量優化[10]。
主動配電網電壓優化控制是通過對主動配電網所有無功源以及變壓器分接頭的優化協調控制使得配電網各個節點的綜合電壓質量最優。
主動配電網人工控制可以實現主動配電網接入的分布式電源按照人工預定計劃曲線出力，可用于各分布式電源在典型運行方式下的自動調度。
主動配電網間歇式能源消納模式自適應切換可以針對間歇式能源發電的實際規模，自適應調整運行方式，選擇最優消納模式，實現間歇式能源的高效消納。
主動配電網KPI特性分析是對主動配電網的運行狀況進行深入分析，并從主動性、經濟性、安全性、可靠性等多個方面進行綜合評價，形成主動配電網運行KPI指標體系。
2.2通信網絡

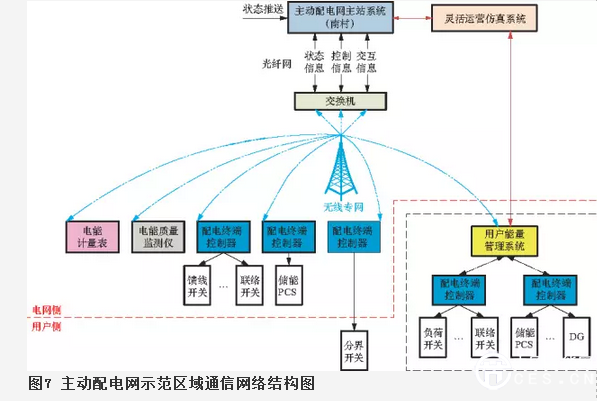

考慮到示范區域廠房內的各個監測點分布特性、光纖施工難度、配電線載波通信傳輸可靠性以及建設成本等因素，示范區域通信網絡在接入層主要采用無線專網通信方式，接入層與主站的通信則選擇租用通信供應商的VPN光纖通道。這在一定程度上既保證了通信網絡建設的實用性和通信傳輸需求的可靠性，又確保信息傳輸?shù)陌踩浴Ｖ鲃优潆娋W(wǎng)通信網絡結構圖見圖7。
由于無線專網終端的覆蓋范圍有限，示范區域的無線專網終端配置以最大化資源利用為原則，各個無線專網終端就近與現場自動化終端、控制器、電能質量監測終端通過交換機組網。各無線終端信息集中采集后匯總到無線專網數據采集服務器，并通過通信運營商的VPN光纖與能量管理系統主站系統進行縱向數據通信。
2.3關鍵技術

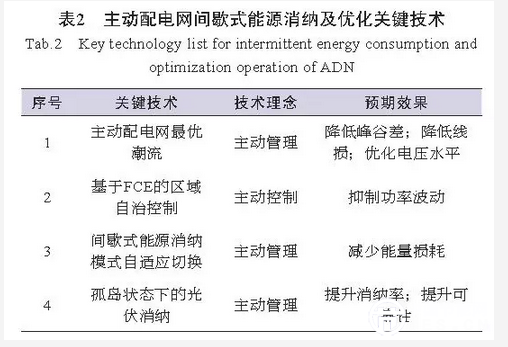

在示范工程中應用到的主動配電網間歇式能源消納及優化關鍵技術見表2。
主動配電網最優潮流主要用于主動配電網的優化日前調度，基于主動管理的技術理念，結合天氣預測信息和負荷預測信息，制定未來24h的優化調度計劃曲線，以實現降低饋線負荷峰谷差，降低網絡線損，優化電壓水平，改善負荷特性等目標。
基于FCE的區域自治控制技術主要用于主動配電網的實時控制，基于FCE饋線控制誤差指標，根據實際環境的變化，實時追蹤優化目標值，以達到抑制負荷波動和間歇式能源出力波動對電網帶來的沖擊[11]。
間歇式能源消納模式自適應切換技術主要用于主動配電網的運行方式優化調整，根據間歇式能源的出力情況和負荷的大小，自動調整優化方式，選擇最佳的消納模式，實現間歇式能源的高效消納，減少能量損耗。
孤島狀態下的光伏消納技術主要用于當發生電網故障或設備故障時，通過儲能及聯絡開關等可控資源，主動形成孤島，并在孤島狀態下帶動光伏發電，同時恢復部分負荷供電，既提升了消納率也提高了可靠性[12]。
3示范工程社會經濟效益分析
示范工程的實施，將對推進主動配電網技術的發展和實用化起到積極的推動作用。首先，對于主動配電網的間歇式能源消納及優化技術的研究有利于在主動配電網仿真試驗平臺技術、主動配電網控制設備研制、主動配電網能量管理系統開發等方面取得重要突破;其次，主動配電網的間歇式能源消納及優化技術一方面能減少因電網故障的失電負荷和棄光發電，同步提升供電可靠性和光伏消納率，另一方面可以緩解大規模間歇式能源并網對配電網帶來的沖擊，保持電網的安全穩定運行，具有顯著的經濟與社會效益.
3.1經濟效益
1)示范工程解決了由于電網側故障和廠內電壓波動引起的光伏停機問題，光伏發電量同比增長6.14%，直接創造光伏發電收益21 778.24元。
2)示范工程優化儲能充放電策略，達到了削峰填谷的目的，最大峰谷差降低約7.75%，并利用峰谷電價差取得直接經濟收益1442.08元/日，年度直接經濟收益可達52.64萬元。
3)基于示范工程的主動配電網技術，可為電網提供總計1.1MWh的后備電源以及靈活的運行調節方式，可為電網的安全運行提供可靠保障。
示范工程投運前后各項技術指標對比總覽見表3。
3.2社會效益
(1)對分布式電源、儲能的研究以及分布式電源與儲能的接入技術研究，包括通訊方式、通訊規約、信息模型等。這些技術研究為未來分布式能源大規模接入配電網提供了技術基礎。
(2)基于優化技術的能量管理系統的研究開發，對于未來主動配電網的調度運行具有十分重要的意義，能夠顯著提高經濟效益。
(3)主動配電網協調控制器的研制，是未來面向主動配電網區域自治控制的前瞻性設備，是當前智能配電網技術范疇中較為新穎的技術。
(4)通過示范工程，保證了示范區域的供電可靠性和光伏消納率要求，為用戶和能源供應商提供了雙贏的解決方案，高度體現了供電企業的社會責任感。
4結語
示范工程充分展示了主動配電網技術基于全局優化控制和自治控制相協調，實現了示范區域內間歇式能源的100%消納和99.99%以上的供電可靠率，并有效降低峰谷差，取得年度直接經濟收益52.64萬元。主動配電網是未來配電網發展的必然方向，通過對可控資源的充分利用可有效降低配電網的建設投資，提供電網設備利用率，同時能夠?qū)崿F(xiàn)間歇式能源的高效消納以及確保較高的供電可靠性。主動配電網技術雖沒有固定的技術形態，但其對可控資源因地制宜地合理控制是其技術本質，示范工程充分詮釋了主動配電網的技術內涵，為我國主動配電網技術的研究和應用提供了重要的指導和參考。(尤毅 余南華 宋旭東 張曉平)
