鋼鐵工業是一個高耗能、高污染的產業，也是節能減排潛力最大的行業之一。隨著中國經濟快速增長，資源能源消費約束明顯顯現，能源供求矛盾日益突出，高污染、高能耗的特點也使鋼鐵工業在防污減排、節能降耗等方面承受著一定的壓力。近年來，中國鋼鐵工業節能減排工作取得較大成績，噸鋼綜合能耗、各工序能耗連年下降。但在提高二次能源回收利用水平方面還有待進一步加強。提高加熱爐的余熱利用是節能減排的一項重要舉措。目前國內加熱爐煙氣余熱利用率較低，煙氣量大且煙溫較高，有很大節能潛力。本文就韶鋼煉軋廠加熱爐的煙氣余熱回收利用技術應用情況進行分析介紹。

1、加熱爐概況

韶鋼煉軋廠加熱爐設計能力冷裝200 t/h，加熱爐燃料采用高爐煤氣、焦?fàn)t煤氣、轉爐煤氣的混合氣體，煤氣熱值約7 540 kJ/m³。設計混合煤氣用量為2.9×104 m³/h。熱裝時加熱爐尾部空氣預熱器前煙氣溫度約650 ℃～850 ℃，空氣預熱器后煙氣溫度350 ℃～450 ℃，之后通過煙囪直接排放。

1.1加熱爐參數

燃料：高焦轉混合煤氣;燃料熱值：7 540 kJ/m³;煤氣流量：冷裝29 000 m³/h;熱裝18 000 m³/h;熱裝率/熱裝溫度：40%/550 ℃;排煙溫度：350 ℃～450 ℃;煙氣量：58 000 m³/h。

1.2煙氣量及溫度

加熱爐燃料為混合煤氣(高爐煤氣+焦?fàn)t煤氣+轉爐煤氣)，混合煤氣熱值：7 540 kJ/m³，根據混合煤氣的熱值進行計算，混合煤氣的高焦比約為72:28?；旌厦簹庥嬎愠煞菀姳?。

表1 混合煤氣成份表

COH2CH4N2CO2C2H6C2H4C3H6O2

17.519.27.23816.90.20.60.050.35

過量空氣系數按1.2取值，計算煙氣成分見表2。

表2 煙氣成份表

CO2H2ON2O2

15.7%13%69.3%1.9%

按表3計算，加熱爐年平均煤氣量為20950m³/h，從而得到平均煙氣量為58 030 m³/h。根據歷史運行資料，加熱爐排煙溫度范圍為350℃～450℃，按平均煙溫按400℃。

表3 加熱爐月度煤氣量消耗表 吉焦

項目1月2月3月4月5月6月7月8月9月10月11月12月

混合煤氣82067 89990 82704 95877 61267 98588 98257 91010 97371 99481 92290 85438

2、技術實施

2.1基本參數

表4 加熱爐余熱鍋爐參數表

序號項 目 名 稱單 位數 量

1最大煙氣流量m³/h80 000

2平均煙氣量m³/h58 000

3煙氣溫度℃400

4、鍋爐低壓蒸汽最大蒸發量t/h12

平均蒸發量t/h8.2

進管網平均蒸汽量t/h6.2

額定溫度℃280

額定壓力MPa1.25

5鍋爐給水溫度℃105

6排煙溫度℃160～180

7系統煙氣阻力Pa≤1 500

2.2工藝流程

2.2.1煙氣系統

從原加熱爐汽化冷卻蒸汽過熱器后，調節擋板前的主煙道上引出DN2 400 mm的旁通煙氣管道，在此旁通煙道管上設置余熱鍋爐。余熱鍋爐進出口及主煙道均新設煙道蝶閥。余熱鍋爐正常運行時，主煙道上的煙道蝶閥關閉，余熱鍋爐前后的煙道蝶閥打開，高溫廢氣將全部流經余熱鍋爐進行換熱實現余熱回收。此時通過原系統爐壓變送器信號變頻控制余熱鍋爐引風機克服余熱鍋爐阻力，保證加熱爐爐壓維持在改造前的負壓值，即可確保機組安全穩定運行。當余熱鍋爐出現故障時，先打開主煙道煙道蝶閥，再關閉余熱鍋爐進出口蝶閥，使余熱回收系統從原煙氣系統中完全切除(見圖1)。

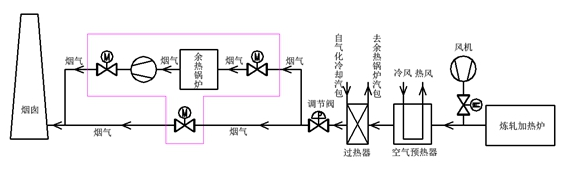

圖1 加熱爐煙氣余熱回收煙氣流程圖

2.2.2汽水系統

來自廠區管網的軟水流入軟水箱，經加壓泵增壓后進入除氧水箱，軟水在除氧水箱中被低壓蒸汽加熱至105 ℃。除氧后的鍋爐給水經鍋爐給水泵增壓后分別送入余熱鍋爐，在鍋爐內經省煤器----蒸發器----汽包----過熱器，最后接至區域低壓蒸汽管網。除氧器自用蒸汽取至鍋爐進管網前主蒸汽管道。

2.2.3循環冷卻水系統

引風機、給水泵和取樣冷卻器等設備冷卻需要間接循環冷卻水，循環水壓力0.7 MPa。

2.2.4排污系統

余熱鍋爐設置1臺定期排污擴容器，來自廠區的工業水在定期排污膨脹器內與鍋爐排污水混合冷卻后，排至區域排水溝。

2.3設備配置

2.3.1余熱鍋爐

加熱爐余熱鍋爐采用臥式自然循環快裝鍋爐，額定蒸汽參數為1.25 MPa、280 ℃,鍋爐最大蒸發量12 t/h;鍋爐主機分鍋爐本體、省煤器兩大件，受熱面包括過熱器、蒸發器、省煤器。蒸發器采用螺旋翅片管，省煤器室外布置防雨棚。

2.3.2煙道蝶閥

余熱鍋爐煙氣進、出口管道及主煙道分別新增1個電動蝶閥。主煙道新增的蝶閥及余熱鍋爐進口處蝶閥為高溫閥門，耐溫等級≥600 ℃。

當余熱鍋爐投運時，余熱鍋爐進出口煙道上的閥門完全開啟，主煙道上的閥門完全關閉，使高溫?zé)煔馊窟M入余熱鍋爐進行換熱。當余熱鍋爐發生故障不能滿足換熱功能時，開啟主煙道上的閥門，再關閉余熱鍋爐煙氣進出口管道上的閥門。主煙道上的煙道蝶閥為失電失氣常開型。

2.3.3引風機

為克服余熱鍋爐及系統煙氣阻力，余熱鍋爐出口設置引風機。引風機采用變頻控制，在正常生產中起到調節系統負壓的作用。

2.3.4軟水箱

余熱鍋爐的補水首先進入軟水箱，材料為SUS304，水箱上設進出水口、溢流口、排污口及液位控制口等接口。水箱液位顯示采用磁翻板液位計，采用電磁閥控制水箱液位。

2.4 節能措施

a) 按照規程規范及工程經驗，合理選擇輔機備用系數，避免大馬拉小車的浪費現象;

b) 選用低損耗變壓器;采用節能型電燈，節約電能;

c) 廠用電380 V/220 V按區域設電源點，就近供電，以節省電纜、減少電能輸送損耗;

d) 設計中進行供水系統優化計算，以節約能源，提高綜合經濟效益。

e) 電纜選擇時考慮到敷設方式、防火等因素，按熱穩定合理選擇電纜截面，以節省電纜、減少電能損耗。

f) 將采用的水泵、風機等動力設備，均進行仔細的選型計算，確保設備在最佳效率點運行。設備選用節能型產品。

3、效益分析

本項目是一項節能減排工程，利用原來沒有利用的加熱爐高溫?zé)煔獾娘@熱通過余熱鍋爐生產蒸汽，并網使用。項目建成投產后，在現有工況條件下，本項目投產后在正常生產情況下節能目標預測如表5所示，項目年節能效益420×104 元。

表5 節能計算表

分類能源介質單位介質單耗年度總耗量

消耗能源電kW160 105.1×104

軟水m³6.47 4.25×104

回收能源蒸汽t6.22 4.08×104

合計折標煤t—3 990.8

4 結語

推進節能減排工作是關系中國經濟可持續發展的重要舉措,做好鋼鐵行業節能減排工作對推動企業技術進步、合理利用資源、保護和改善環境等起著重要作用。通過煙氣余熱回收利用技術在煉軋加熱爐上的應用，不僅符合國家產業政策，減少大氣熱污染排放，還給企業帶來明顯的經濟效益和社會效益。同時降低了噸鋼綜合能耗，提高市場競爭力。
