索利特結構保溫一體化復合保溫板

產品及應用技術簡介

一、產品介紹

（1）產品組成：

索利特結構保溫一體化復合保溫板是經工廠化預制特殊構造型式的復合板，在現澆混凝土施工中起永久性外模板作用，同時兼顧了外圍護結構的外保溫系統。這種復合板的組成包括內板（索利特結構保溫一體化復合保溫板）和內板兩側設置的內、外側加強層。

（2）產品理念：

1、隔離式放火構造：

可以通過在擠塑板或聚氨酯板、石墨聚苯板表面開設的無機物溝槽（槽內填充了高效阻燃劑及保溫砂漿）阻礙氧氣傳遞，從而有效的抑制火災情況下的火焰的蔓延。并通過內外側加強層的設置而保護了內板形成整體復合材料達到燃燒性能復合A級（依據舊標準GB8624-1997）和燃燒性能達A2-s1，d0，t1的等級（依據新標準GB8624-2006）。

2、永久性模板兼顧外墻保溫系統：

產品具有質量輕、保溫效果好、施工方便、防火性能好、無安全隱患，與建筑物同壽命等優良特性。可廣泛適用于工業與民用建筑框架結構、剪力墻結構的梁、柱及剪力墻等現澆混凝土結構件。與傳統后粘貼的外墻保溫體系相比，解決了建筑外墻外保溫的整體性和耐候性問題，避免了外墻外保溫系統容易空鼓、開裂、滲水、脫落、著火等質量安全隱患。減少了工序，縮短了工期，施工簡單，建筑造價低，工程質量好，具有其他外墻保溫系統不可比擬的優勢，利于大面積推廣應用。

（3）產品安裝：

索利特結構保溫一體化復合保溫板，內側澆注混凝土，外側抹抗裂砂漿保護層，通過連接件將復合保溫模板與混凝土牢固連接在一起而形成的保溫結構體系。

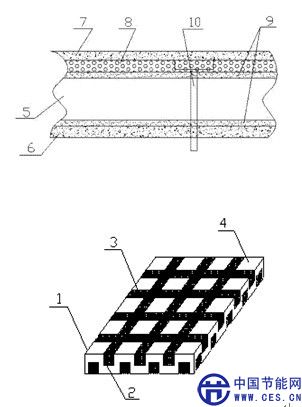

模板產品結構形式如下圖所示:





注：1、保溫板體（內板）  2、溝槽  3、防火隔離帶  4、板體上面 5、內板   6、內側加強層 7、外側加強層 8、蓄熱過渡層  9、界面粘結層 10、錨栓連接件







索利特結構保溫一體化復合保溫板系統施工結構體系如下：





二、系統應用技術介紹

索利特結構保溫一體化復合保溫板系統結構體系具有以下特點：

（1）設計施工技術簡單，易于大面積推廣應用?，F(xiàn)澆混凝土框架（框剪）結構的承重結構形式不變，梁柱及剪力墻仍按現行標準規范設計，設計標準和計算軟件齊全，施工技術成熟，易于大面積推廣應用。

（2）達到一體化技術要求，實現了建筑保溫與結構同壽命的目的。將隔離式防火現澆砼復合保溫模板與框架（框剪）結構的梁柱及剪力墻等現澆混凝土構件澆注在一起，并通過帶“羊”角螺母的連接件牢固連接（抗拉承載力≥0.5Mpa），達到了同步設計、同步施工、同步驗收的技術要求，實現了建筑保溫與結構同壽命的目的。

（3）采用多層結構設計型式，具有較高的強度和良好的保溫性能。索利特結構保溫一體化復合保溫板由隔離式保溫板、加強筋、內外粘結增強層和保溫過渡層等組成，具有較高的力學強度，可直接做外模板使用，保溫隔熱性能良好。

（4）具有A級防火性能。保溫層內外兩側兩個主立面被水泥聚合物砂漿保護層包覆，在施工過程中可有效避免火災現象的發生，建筑工程竣工后，保溫層外側水泥砂漿保護層達30mm以上，防火性能大大提高。

  （5）采用工程化預制形式，確保產品工程質量。索利特結構保溫一體化復合保溫板全部采用工廠化預制，在使用過程中，無造假可乘之機，杜絕了偷工減料現象的發生，在混凝土澆注過程中，對索利特結構保溫一體化復合保溫板進行了現場驗證，有效防止了假冒偽劣產品用于建筑工程。

  （6）創造性的設置了保溫過度層，避免了抹面層空鼓、開裂等質量通病問題。 在索利特結構保溫一體化復合保溫板結構型式設計中設置了保溫過度層，緩解了保溫模板因環境變化產生的應變，避免了抹面層空鼓、開裂等質量通病問題。

  （7）保溫與模板合二為一，工程造價較低。索利特結構保溫一體化復合保溫板可直接用作現澆混凝土結構工程的外模板，將保溫與模板合二為一，減少了施工工序和模板用量，無需在做其他保溫處理，提高了施工效率，降低了工程綜合造價。

三、生產工藝

（一）材料組成

（1）保溫材料

 選擇擠塑板、石墨聚苯板、聚氨酯板作為復合保溫外模板保溫層材料。以上保溫板導熱系數小，抗壓強度和抗沖擊性能較高，吸水率低，抗老化性能優異，是目前一種較好的輕質保溫材料。

（2）膠凝材料

 選取普通硅酸鹽水泥作為粘結加強層、粘結層、保溫過度層和加強筋的主要膠凝材料。普通硅酸鹽水泥來源廣泛、價格低廉、耐水性能好、強度高、耐久性優異。

（3）骨料

 選取按一定比例混合的人工砂與天然砂作為粘結加強層、粘結層、保溫過度層和加強筋用砂。

（4）?；⒅?/div>
