富氧、純氧助燃及全氧燃燒技術是在以重油、煤、天然氣等為主要能源的玻璃窯爐中,供入附加的氧氣使熔窯內特定區域的氧含量高于21 %，并使之燃燒。我們知道, 燃料燃燒時必須有氧參與。所謂富氧、純氧助燃就是增加空氣中的氧濃度。這樣,燃料與高濃度氧氣混合后充分燃燒， 而助燃空氣中的惰性氣體氮含量減少, 相應的煙氣量也就少, 從而也降低排出煙氣帶走的熱損失,國家建材局蚌埠玻璃工業設計研究院的左澤方和陳曉紅專家在1999年第3期的《玻璃與搪瓷》雜志上稱富氧、純氧助燃技術是玻璃熔化技術的第二次革命。
方法：
一、 富氧局部助燃技術

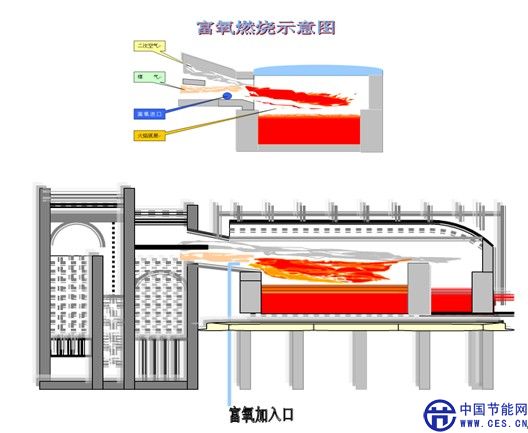

富氧噴嘴安裝在燃料噴槍和玻璃液面之間，以一定的速度和角度將富氧氣體噴入熔窯內，沖擊火焰下部，使之充分燃燒，并將火焰中心下移，同時，在熔窯內形成了一個不對稱的火焰：即有一個垂直的溫度梯度，在靠近玻璃液的一側形成了一個高溫帶，使火焰下部增加向玻璃液的對流和熱輻射，而在靠近窯碹一側的溫度并不升高反而降低，使窯大碹免受由此帶來的侵蝕加重。同時，由于火焰增強，火焰變短，可防止在蓄熱室內燃燒，并有助于熔窯溫度分布的控制。氧氣出口速度一般為61一122m/s, 噴嘴角度大致在5-50°氧氣噴嘴安裝在噴槍5-20cm處，具體距離需要依據現場火焰情況調節，火焰內部垂直的溫度梯度隨著這一距離的變化而不同。距離過大或過小都不夠理想。過大時, 氧氣與燃料間的接觸面也就少, 而與窯內其它殘余氣體的混合程度相應增富氧局部助燃最關鍵的參數是氧氣噴管與噴槍之間的距離。依據能信節能科技的經驗，氧大, 致使火焰溫度低,富氧效果差, 距離過小時, 其結果接近于整體增氧, 局部富氧的效果不僅體現不出來,反而會造成窯頂溫度高, 窯暄壽命短。
富氧局部助燃系統組成：
能信節能科技的富氧助燃系統由制氧設備、換向系統、預熱系統、富氧噴嘴構成。
1．換向系統與燃槍的換向系統同步，分氣動和電動兩種。
2．預熱系統是利用玻璃熔窯大碹、蓄熱室四周或上部散發出來的廢熱對富氧空氣進行預熱。
3．富氧噴嘴是富氧局部助燃系統能否成功的關鍵，它安裝在熔窯燃料噴槍的下面，材質選用1鉻18鎳9鈦耐熱鋼管，前端做成扁平型，與管道的連接采取“環接觸緊配合”的連接方法，這種方法可以任意調節噴嘴上下左右的角度，以便進行優化調節。
特點：
1. 富氧噴嘴加入的角度、富氧、空氣噴入的速度對此技術的應用起到了關鍵性的作用。
2. 耗氧量低，降低投資成本，投資收益比高。
3. 最適合無氧源的各種玻璃窯使用。
4. 可以不停窯進行安裝。
1. 富氧噴嘴加入的角度、富氧、空氣噴入的速度對此技術的應用起到了關鍵性的作用。
2. 耗氧量低，降低投資成本，投資收益比高。
3. 最適合無氧源的各種玻璃窯使用。
4. 可以不停窯進行安裝。
二、玻璃窯純氧助燃及全氧燃燒技術（主要適用于橫火焰玻璃窯及浮法線）
整個全氧燃燒系統由制氧機、全氧燃燒器,預組裝燃?xì)夤苈?b>, 預組裝氧氣管路,和預接線控制柜組成。
全氧燃燒器選擇使用具有89 年專業從事燃燒設備悠久歷史的美國MAXON 公全氧燃燒器選擇使用具有89 年專業從事燃燒設備悠久歷史的美國MAXON 公司的OXYTHERM-LE®系列全氧燃燒器,此系列的氧槍為美國MAXON 公司與美國CORNING 康寧公司在1983 年專門為玻璃熔窯聯合開發的全氧燃燒器。在過去20年里,在全球各大玻璃廠已廣泛成功使用。OXYTHERM-LE® 的最大優點為MAXON研發的”STAGED OXYGEN” 分段供氧燃燒專利技術, 此技術的使用大幅度降低了煙氣里NOx 的排放高達70% 。燃燒器可使用燃油或燃?xì)? 燃燒器的調節比可達 5：1，火焰體積大,亮度高,剛性強防止火焰上揚, OXYTHERM-LE® 氧槍的特點還包括不需要使用任何工具就可輕便快速拆卸與安裝燒嘴, 對于使用多種燃料的系統, 燃?xì)馀c燃油燒嘴的切換能在更短時間內完成。在所有管路系統上都選擇使用進口安全關斷閥,安全關斷閥帶有電動執行機構能在緊急情況下瞬間(少過1 秒)關斷燃料及氧氣的供應,確保系統的最高安全。高精度的金屬密封結構防止泄漏,可連續無故障工作1,000,000 次, 升降式的開關動作使閥門具有自清潔的功能, 直通式的閥體與閥芯結構讓閥門有最大的流量系數, 并且流體通過閥門的壓降極小。針對氧氣和燃?xì)獾牧髁靠刂埔?，氧氣和燃?xì)夤苈飞纤璧牧髁靠刂崎y門采用高精度智能型流量控制閥，每一個閥門都是連續可調的, 且調節精度達0.1 度;通過精確的,可再現的流量控制以實現最佳燃料的燃燒效率,并滿足嚴格的排放標準;減少燃料和氧氣的浪費。
預組裝燃?xì)夤苈?b>, 預組裝氧氣管路在工廠組裝完備，整機一體化設備，經過壓力測試，現場可以管路連接即可使用。
應用方式：
1.“0”號小爐純氧助燃技術
由傳熱學理論可知，配合料在玻璃熔窯內熔化獲得能量的主要途徑是來自窯內燃燒火焰的輻射熱。由于配合料的黑度比玻璃液的黑度大得多，即配合料的吸熱能力比玻璃液的吸熱能力大，在L吊墻和1號小爐間增加一對“0”號小爐全氧噴槍。這樣就有效地增加了配合料上方的熱負荷，而不至于產生熔窯內襯溫度的顯著升高。 在玻璃熔窯上增設一對全氧噴槍后，不僅能達到增產增效、節能降耗、改善玻璃質量的目的，而且在一定程度上還能延長玻璃窯爐的壽命，；增設一對全氧噴槍后，高壓熱氣流對窯體的整體沖刷侵蝕相對減緩；而用于熔化配合料的有效熱量顯著增加，可能加劇窯體侵蝕的熱量也就相應降低；同時配合料的快速熔化減少了配合料的飛料，從而為延長熔窯使用壽命提供了保證；減少粉塵、煙塵的排放約20%，減少蓄熱室格子體堵塞；全氧輔助燃燒系統與原有空氣燃燒系統相互獨立，操作靈活。
2.玻璃窯全氧燃燒
助燃空氣全部利用90%以上的氧氣參與燃燒稱為全氧燃燒，燃料與O2的混合燃燒，由于沒有大量N2參與，所以混合快、燃燒反應速度快。對氧槍的布置除一般要求(如符合溫度制度、溫度均勻性和火焰覆蓋面)外，特別要優化空間氣流流型，也就是要做到：一、延長煙氣停留在火焰空間的時間，全氧窯火焰空間內煙氣停留時間希望延長到25小時～30小時，停留時間長短與空間大小、窯頂結構、排煙口大小和排煙速度等因素有關；二、減輕對窯頂和胸墻的沖蝕；三、不會引起局部過熱，尤其是對料粉的局部過熱，它會加強粉料溢出和揮發；四、氧槍在窯上布置要合理，根據分區供給熔化所需的熱量，確保窯寬上的溫度均勻性；五、氧槍在窯上可作錯位排列或順排，窯體死角處要增設補充氧槍。由于燃燒方式的改變，整個窯爐的工況也發生了巨大的變化，因此在窯爐的設計上需要做出相應的優化調整。
1)全氧燃燒的窯爐和空氣燃燒的窯爐對比：
產品：顯像管玻殼，燃料：天然氣
產品：顯像管玻殼，燃料：天然氣
您的收益：
① 節約燃料7-30%
② 提高熔化率和產量
③ 提高熔窯的熱效率
④ 改善玻璃液的熱均勻性，優化玻璃的質量
⑤ 減少CO、廢氣和塵埃的排放量
⑥ 熔窯維修方便
⑦ 熔窯使用周期可適當延長，冷修時間比較短
⑧ 顯著地減少NOX排放量
