一、技術背景
地源熱泵系統是一種節能高效的采暖空調系統，它可以從土
壤、地下水或地表水中提取免費的低品位熱量獲取45℃以上的高
品位熱量，其能效比可高達400％以上，夏天制冷時因土壤或地
下水的溫度遠遠低于空氣溫度，因此機組制冷的效率可達到6.0
以上，遠遠高于空氣冷卻的制冷機組3.0左右的能效比。若地源熱
泵熱水機組用于制取同量同溫度的衛生熱水其消耗的電量?jī)H相當
于電熱水器的1/3～1/5，不存在空氣源熱泵熱水器冬天結霜效率
極低的問題，是目前最節能的熱水供應形式。地源熱泵系統在夏
天可以不用冷卻塔提供制冷功能，冬天不用鍋爐或電加熱器提供
制熱功能，近年來地源熱泵空調系統在世界范圍內獲得了越來越
多的應用。住宅、賓館等均是既需要供應空調，又需要供應衛生
熱水的建筑，但現在市場上絕大部份地源熱泵機組都只能提供夏
天空調制冷、冬天空調制熱的功能，極少部份可以帶熱回收制取
衛生熱水的機組也只能在空調機組開啟時才能起作用，當空調機
組不運行時只能通過獨立的熱泵熱水機組或者其他熱水器制取衛
生熱水，增加了初投資及運行維護費用。本文介紹的地源熱泵機
組，是一種能夠單獨或者同時提供空調制冷、空調制熱、衛生熱
水的戶式三聯供地源熱泵機組。
二、三聯供地源熱泵機組工作原理
本機組解決了現有的地源熱泵機組在制冷制熱的同時不能隨
心所欲供應衛生熱水的問題，將空調制冷、空調制熱與供應衛生
熱水融合于一臺地源熱泵機組中：夏季可以單獨高效率制冷，也
可以在制冷的同時回收空調排出的廢熱制取衛生熱水；冬季可以
單獨高效率制熱，也可以在制熱的同時高效率的制取衛生熱水；
在過渡季節空調機組不運行時，可以獨立高效率制取衛生熱水。
1、機組原理

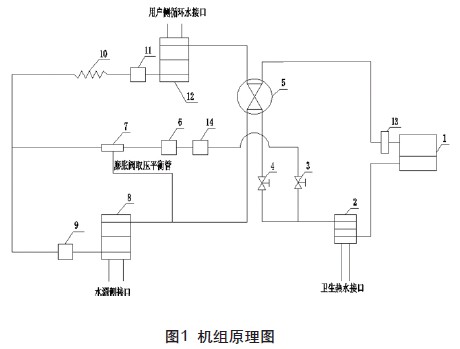

如圖1所示，本機組用銅管將壓縮機1的排氣口與熱回收換熱
器2的一端連接，熱回收換熱器2的另一端分為兩路，一路與電磁
閥3、儲液罐14、干燥過濾器6、膨脹閥7串聯，另一路與電磁閥
4、四通換向閥5、串聯；膨脹閥7的另一端通過T字形三通分別與
毛細管10和干燥過濾器9連接；毛細管10的另一端通過干燥過濾
器11與用戶側換熱器12相連；用戶側換熱器12的另一端與四通閥
相連；干燥過濾器9的另一端與水源側換熱器8相連接；水源側換
熱器的另一端與四通閥連接；壓縮機1的吸氣口通過氣液分離器
13與四通閥連接。
2. 機組在不同工況下的運行

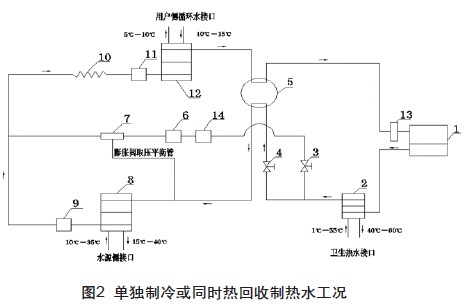

如圖2所示，夏季單獨供冷或同時熱回收制熱水時的工作原理
為：電磁閥4開啟，電磁閥3關閉。壓縮機1工作時，高溫高壓制
冷劑蒸汽從排氣口排出，經過熱回收換熱器2放熱制取40～60℃
熱水（當有水通過熱回收換熱器2時即自動進行熱回收，其熱回收
量根據流經的水的溫度確定），氣態制冷劑放出部分熱量后經四
通換向閥5流到水源側換熱器8冷凝放熱，釋放熱量給地埋管網循
環水或其他可用水源（水源水的溫度一般為10～35℃），冷凝放
熱后的制冷劑變?yōu)橹袦馗邏旱囊簯B(tài)，經干燥過濾器9、毛細管10
節流降壓變?yōu)榈蜏氐蛪旱臍庖簝上嘀评鋭?，低溫低壓的氣液兩?br /> 制冷劑經干燥過濾器11，流到用戶側換熱器12中與空調循環水交
換熱量（空調循環水的進出溫度一般為7～12℃），低溫低壓的
氣液兩相制冷劑吸熱后變?yōu)榈蜏氐蛪旱臍鈶B(tài)制冷劑經四通換向閥
5，氣液分離器13回到壓縮機1吸氣口，完成一個工作循環。壓縮
機1連續工作，熱量就源源不斷地釋放給熱回收換熱器2制熱水及
通過水源側換熱器8釋放到地下或其他可用水源，用戶側換熱器
12則通過空調冷凍水循環系統源源不斷地吸收房間的熱量達到制
冷的目的。熱回收換熱器2是否啟用則根據熱水的需求確定，只要
空調制冷在運行，隨時都可以通過開啟熱回收換熱器2的循環水或
直流水來回收空調排出的免費熱量。

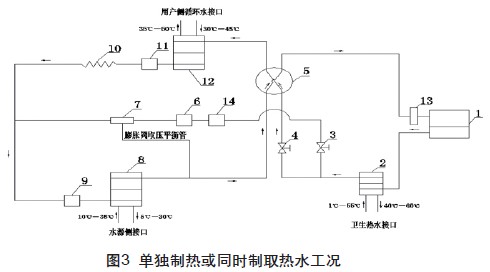

如圖3所示，冬季單獨供熱或同時供應衛生熱水時的工作原理
為：電磁閥4開啟，電磁閥3關閉。壓縮機1工作時，高溫高壓制
冷劑蒸汽從排氣口排出，經過熱回收換熱器2放熱制取40～60℃
熱水（當有水通過熱回收換熱器2時即自動進行熱交換，其熱交換
量根據流經的水的溫度確定），氣態制冷劑放出部分熱量后經四
通閥5流到用戶源側換熱器12冷凝放熱，釋放熱量給空調系統循
環水（空調循環水的進出溫度一般為40～45℃），冷凝放熱后的
制冷劑變?yōu)橹袦馗邏旱囊簯B(tài)，經干燥過濾器11、毛細管10節流降
壓變?yōu)榈蜏氐蛪旱臍庖簝上嘀评鋭?，低溫低壓的氣液兩相制冷?br /> 經干燥過濾器9，流到水側換熱器8中與地埋管循環水或其他可用
水源交換熱量（水源水的溫度一般為10～35℃），低溫低壓的氣
液兩相制冷劑吸取水源中的免費熱量后變?yōu)榈蜏氐蛪旱臍鈶B(tài)制冷
劑經四通換向閥5，氣液分離器13回到壓縮機1吸氣口，完成一個
工作循環。壓縮機1連續工作，熱量就源源不斷地釋放給熱回收換
熱器2制熱水及通過用戶側換熱器12釋放到空調熱水循環系統源
源不斷地向房間散熱量達到制熱的目的，水源側換熱器8則通過水
源循環系統源源不斷地吸收地埋管循環水或其他可用水源中的免
費熱量。熱回收換熱器2是否啟用則根據熱水的需求確定，只要空
調制熱在運行，隨時都可以通過開啟熱回收換熱器2的循環水或直
流水來制取熱水，制取熱水時供應房間的采暖量會有所降低，但
由于增大了冷凝面積，降低了冷凝器傳熱溫差及冷凝溫度，機組
效率會提高。

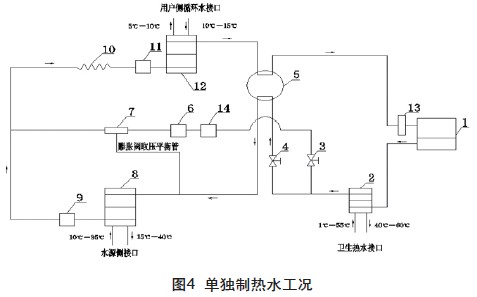

如圖4所示，當全年任何時候空調機組不運行單獨供應衛生
熱水時的工作原理為：電磁閥3開啟，電磁閥4關閉。壓縮機1工
作時，高溫高壓制冷劑蒸汽從排氣口排出，經過熱回收換熱器2
放熱制取40～60℃熱水，氣態制冷劑冷凝放熱后變?yōu)橹袦馗邏旱?br /> 液態，經儲液罐14、干燥過濾器6、膨脹閥7節流降壓變?yōu)榈蜏氐?br /> 壓的氣液兩相制冷劑，低溫低壓的氣液兩相制冷劑經干燥過濾器
9，流到水側換熱器8中與地埋管循環水或其他可用水源交換熱量
（水源水的溫度一般為10～35℃），低溫低壓的氣液兩相制冷劑
吸取水源中的免費熱量后變?yōu)榈蜏氐蛪旱臍鈶B(tài)制冷劑經四通閥5，
氣液分離器13回到壓縮機1吸氣口，完成一個工作循環。壓縮機
1連續工作，熱量就源源不斷地釋放給熱回收換熱器2制熱水直到
熱水溫度滿足使用要求，水源側換熱器8則通過水源循環系統源源
不斷地吸收地埋管循環水或其他可用水源中的免費熱量。單獨制
熱水時，機組的能效比可達3～5，其耗電量?jī)H相當于電熱水器的
1/3～1/5，冬天制熱水時比空氣源熱泵熱水器效率高80％以上。
三、機組在不同運行工況下的實測能效比

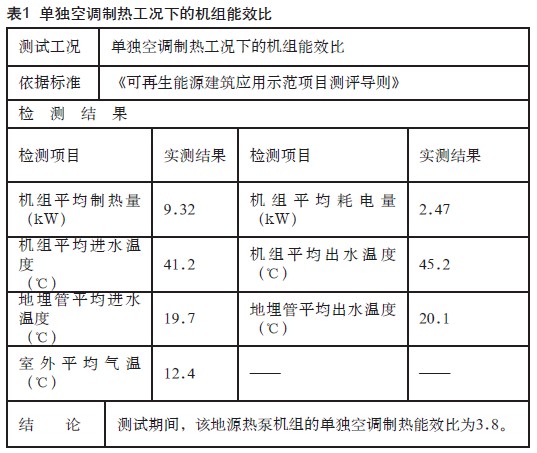

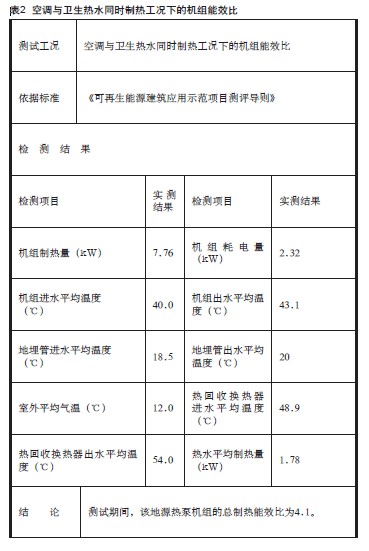

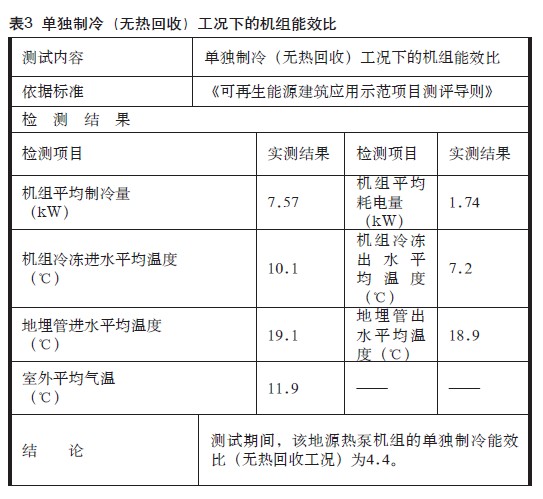

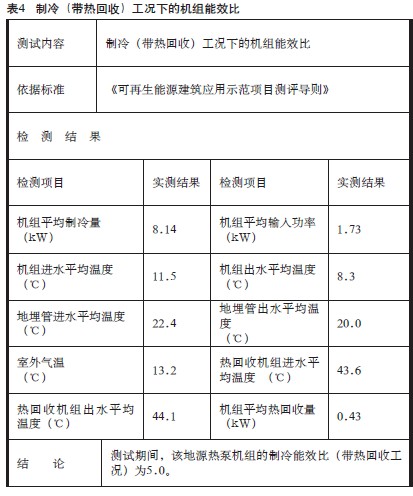

對本機組在不同工況下的能效比測試結果見下表：
四、機組優勢
本機組與現有傳統地源熱泵機組相比，具有以下優點：
1、不僅有效地利用地?zé)崮?，而且?shí)現夏季空調廢熱的回收利
用，是一種高效節能設備。
2、結構緊湊，僅用一臺壓縮機和三個換熱器實現供冷供暖熱
水三種功能，滿足人們的多種生活需求，且成本低廉。
3、在建筑不需要供冷供暖的過渡季節及冬夏兩季個別時段，
能夠單獨產生足量的熱水，不需要鍋爐或熱水器等輔助熱水設
備，克服了空氣源熱泵熱水器冬天結霜不能正常制熱水的缺陷；
生產同樣的熱水成本僅相當于電熱水器的1/3～1/5，不僅有效地
降低了人們的生活成本，而且切實地推進了節能減排。
4、在夏季冷負荷遠大于冬季熱負荷的地區，彌補了長期使用
地?zé)崮苓M(jìn)行供冷采暖，造成地下冷熱量不平衡的問題，有效地保
護了地下的溫度場及生態環境。
