1．項目簡介
本項目包含兩個酒店，金茂麗江酒店（城區地塊）和金茂雪
山酒店（雪山地塊）。
金茂麗江酒店（城區地塊）項目基地位于麗江束河古城和
玉龍雪山區域，東臨玉泉路，南鄰香江路，西側為鉑爾曼和香格
里拉大道。玉泉路為景區主要道路，向北通往玉龍雪山景區，向
南通往大研古城景區。項目地塊擁有自然水景、綠色植被，且北
部臨近玉龍雪上景區，具備公園屬性的先天優勢。金茂雪山酒店
（雪山地塊）位于玉龍雪山“5A”級景區甘海子，毗鄰兩家高爾
夫球場，正對玉龍雪山。兩個項目以仿納西風格為主格調，總體
景觀以原有自然景觀及雪山為基調，創意民族風情為主線，融合
當?shù)靥厣幕?，精心打造出金茂麗江酒店和金茂麗江雪山酒店?/span>
兩家酒店均為居全球優秀行列的Grand Hyatt君悅酒店品牌，
首次打造度假型高端酒店強勢進駐麗江，提供Spa，精品商業，
餐飲，會務等服務，為世界各地的商旅精英呈獻熱誠的款待和賓
至如歸的美妙感覺。
項目由方興地產（中國）有限公司開發。方興地產以釋放城
市未來生命為產品理念，專注發展具有獨特藝術品位，追求人、
建筑、自然和諧共榮的城市地標。方興地產始終致力于在中國最
寶貴的土地上傾力締造建筑經典，以前瞻視野不斷在市場中重新
定義高端與品質。
2.設計依據
本項目位于云南麗江（北緯26°86 ，東經100°25 ）。
云南金茂麗江君悅酒店太陽能系統工程，太陽能集熱設備安裝在
樓頂上；太陽能儲熱設備（集熱水箱）放置于該樓太陽能設備間
承重位置（需找當?shù)卦O(shè)計院進行校核）；控制柜位置待定。
我國是太陽能資源十分豐富的國家，三分之二的國土年日照
量在2200小時以上，年輻射總量大約 每年3340-8360MJ/ ,相
當于110-250kg標準煤/m2。根據我國氣象部門測量年輻射總量
的大小，一般將我國大陸部分劃為四個太陽能輻射資源帶，即一
類地區(≥6700 MJ/m2)，二類地區(5400-6700 MJ/m2)，三類地區
(4200-5400 MJ/m2)，四類地區(4200 MJ/m2)。而云南省麗江市
屬于上述的第四類資源帶內，利用太陽能有著重要的經濟實用價
值，而且利用這種潔凈能源對保護生態環境及緩解能源壓力有著
積極的意義。
2.1需求說明
本項目熱水用水量共為19噸/天，由太陽能提供基礎水溫接至
半容積式換熱器，再由半容積式換熱器二次加熱接至客戶端。
項目名稱 金茂麗江城區酒店 金茂麗江景區酒店
用水量 15噸 4噸
項目名稱 金茂麗江城區酒店 金茂麗江景區酒店
用水量 15噸 4噸
2.2 用水情況：
用水情況： 供水方式：全天用水。
熱水溫度：55℃。
用水量的確定：根據甲方要求。
水箱配比 ：
金茂麗江城區酒店采用1個15噸單水箱。
金茂麗江景區酒店采用1個4噸單水箱。
輔助能源：采用半容積式換熱器作為輔助能源。
2.3 設計指標：
1）熱水用水量：根據設計，為使系統保有余量，確定共用水
量為19000L/d。
2）日均用水水溫：為減少投資并保證用水點用水溫度，取設
計水箱終止水溫：55℃。
3）太陽能系統設計以全年日均輻照量為設計基準。
4）綜合考慮經濟性和云南麗江地區的情況，采用性價比較高
的JPH-50TX18-00°，單臺集熱器的集熱面積為7.6m2。
3.方案運行原理
4.3 雪山地塊直接采光面積計算
3.方案運行原理

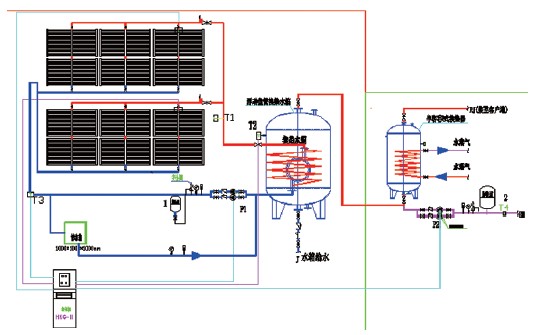

本項目采用承壓系統+真空玻璃管方案，具體內容見下文：
運行原理說明
（1）熱水系統方式：該系統供水方式為承壓供水。 太陽能
集熱器采用非承壓全玻璃真空管型集熱器，管內循環防凍介質，
集熱器集中設于屋頂。供水水箱為承壓式盤管水箱。集熱器將吸
收太陽能產生的熱量通過盤管傳遞給水箱。經過太陽能加熱，承
壓水箱內的熱水經過半容積式換熱器二次加溫提供至客戶端，達
到太陽能利用的最大化。
（2）太陽能系統：太陽能集熱器出口端和儲熱水箱的下部各
設置溫度傳感器T1、T2，當T1-T2差值達到設定上限時，系統循
環泵P1啟動循環介質在集熱器和水箱盤管循環，同時通過盤管將
熱量傳到水箱內的水。當T1-T2的差值達到設定的下限時，系統
循環泵P1停止。隨著集熱器溫度的上升，當T1-T2的差值又達到
設定上限時系統又進入循環狀態，上述過程是一個不斷反復的過
程充分體現優先利用太陽能的原則。
（3）水箱為承壓水箱，遵循壓力均衡，自己補水，水箱為常
滿狀態。
（4）高溫?cái)嗬m(xù)循環：當集熱器溫度T1高于95℃，且僅高于
T2水箱溫度2-10℃范圍內時，上循環泵P1每循環10分鐘，停20分
鐘，周而復始的循環。
（5）管道防凍循環：a、當水箱溫度T2小于30℃（10℃-
55℃可調）且“管道溫度”T3小于等于5℃時，管道
防凍循環泵P1啟動，當“管道溫度”T3大于等于10℃
時，管道防凍循環泵P1停止。b、管道中具有抗-10℃
的防凍介質。
（6）管道循環:當管道溫度T4低于設定溫度時,管
道循環泵P2進行管道循環,達到設定溫度時停止循環。
（7）系統補液：系統配有1m³的儲液水箱，補液
水箱的安裝位置要高于集熱器及水箱，當系統需要補液
時，,補液水箱浮球閥開啟，系統開始補液。系統補液
完畢后，浮球閥關閉，補液停止。
4.重要項校核計算及說明
4.1集熱器全年平均集熱效率計算
聯集管集熱器瞬時效率曲線方程為：ηcd＝0.769-
2.544Ti
＊
式中：Ti
＊＝（ti－ta）/G；
ti：工質進口溫度，℃；ti＝tL/3+te×2/3＝
15.8/3＋55×2/3＝41.93（℃）
tL：水的初始溫度，15.8℃；
te：儲水箱內水的終止溫度,55℃；
ta：環境溫度，℃,15.67℃；
G：集熱器采光面上總?cè)蛰椪斩?，W/m2；
G＝JT/(Sy3.6)＝13447/(1997.5/365×3.6)＝
679.14(W/m2)；
Ti
＊＝（ti－ta）/G＝(41.93-15.67)/679.14＝0.039
（m2·℃/W）；
ηcd＝0.769-2.544Ti
＊＝0.769-2.544×0.039＝0.67
單臺集熱面積為7.6m2。
基于集熱面積的年平均集熱效率： η c d ＝
0.67*4.85/7.6=0.43。
4.2城區地塊直接采光面積計算
橫插管直接采光面積計算如下：
式中：AC——直接系統集熱器采光面積，；
QW——日均用水量，15000kg；
t end——集熱水箱內水的終止溫度(用水溫度)，
55℃；
Cw——水的定壓比熱容，4.18kJ/(m2·℃)；
ti—— 水的初始溫度，7℃；
JT——當?shù)丶療崞鞑晒饷嫔系哪昶骄仗?yáng)輻照
量，kJ/(m2·d)；昆明地區年日均輻照量為15592kJ/
(m2·d)；
f——太陽能保證率，根據系統使用期內的太陽輻
照、樓頂可供安裝面積等因素綜合考慮后確定，47％；
Tcd——集熱器全日集熱效率，國標經驗值取0.25～0.55，據工況計算我
公司產品的年平均集熱效率為0.50；
TL——管路及儲水箱熱損失率，無量綱，此處取0.2。
集熱面積的確定：
AC= [15000kg×4.18KJ/（kg·℃）×(55-7)℃×0.47］／[15592 KJ/
×0.50×(1-0.20）］=226.80m2。
綜上所述，按照全年平均值計算，滿足15噸熱水度升至55℃，太陽保
證率為0.47的情況下，需要安裝太陽能集熱面積應為226.80m2。
根據計算，結合合理布置方式（根據屋頂面積）本項目采用JPH-
50TX18-00°型三高集熱站30組，每組面積為 7.6m2，總集熱面積228m2。

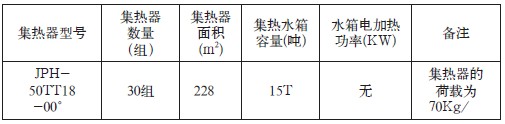

屋頂太陽熱水系統、水箱主要設備配置表
4.3 雪山地塊直接采光面積計算
橫直接采光面積計算如下：
式中：AC——直接系統集熱器采光面積，m2；
QW——日均用水量，4000kg；
tend——集熱水箱內水的終止溫度(用水溫度)，55℃；
Cw——水的定壓比熱容，4.18kJ/(m2·℃)；
ti—— 水的初始溫度，7℃；
JT——當?shù)丶療崞鞑晒饷嫔系哪昶骄仗?yáng)輻照量，kJ/(m2·d)；昆明地
區年日均輻照量為15592kJ/(m2·d)；
f——太陽能保證率，根據系統使用期內的太陽輻照、樓頂可供安裝面
積等因素綜合考慮后確定，35％；
Tcd——集熱器全日集熱效率，國標經驗值取0.25～0.55，據工況計算我
公司產品的年平均集熱效率為0.50；
TL——管路及儲水箱熱損失率，無量綱，此處取0.2。
集熱面積的確定：
A= [4000kg×4.18KJ/（m2·℃）×(55-7)℃×0.35］／[15592 KJ/
×0.50×(1-0.20）］=44.96
綜上所述，按照全年平均值計算，滿足4噸熱水度升至55℃，太陽保證
率為0.35的情況下，需要安裝太陽能集熱面積應為45.04m2.
根據計算，結合合理布置方式（根據屋頂面積）本方案采用JPH-
50TX18-00°型三高集熱站6組，每組面積為 7.6m2，總集熱面積45.6m2。
因屋頂面積有限，不足部分由輔助能源提供。

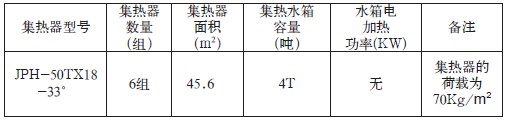

屋頂太陽熱水系統、水箱主要設備配置表
5.施工安裝理念
5.施工安裝理念
本項目?jī)蓚€(gè)酒店都分別為仿古式建筑且為斜屋面、平屋面配
合安裝，安裝太陽能的要求都比較嚴謹，集熱器需與屋面做到緊
密貼合，不影響整體美觀效果。
金茂麗江酒店太陽能系統工程采用流水作業法施工法，每個
施工過程由固定的作業組按施工進度表上的順序，依次、連續地
由一個施工段移轉到下一個施工段。
太陽能集熱器：基礎定位、制作→支架定位→支架組合連接
→集熱器安裝→集熱器連接→水箱連接→水泵的安裝→管路安裝
→控制系統安裝→系統的調試。
6、結語
中國太陽能熱水器的年生產量是歐洲的2倍，北美的4倍，現
已成為世界上最大的太陽能熱水器生產國和最大的太陽能熱水器
市場。中國的太陽能熱水器市場經過幾年的培育，已經步入快速
發展期。2009年太陽能熱水器“下鄉”，標志著太陽能熱水器得
到國家認可，中國太陽能熱水器行業已邁入新的時代。未來5-10
年中國太陽能熱水器市場保有量仍將保持20%以上的增長率。
伴隨著行業的發展，太陽能熱水器行業的競爭不斷加劇，國
內優秀的太陽能熱水器生產企業越來越重視對行業市場的研究，
特別是對行業發展環境和產品消費者的深入研究。也正因?yàn)槿?/span>
此，一大批國內優秀的太陽能熱水器品牌迅速崛起，逐漸成為中
國乃至世界太陽能熱水器行業中的翹楚。
本項目采用太陽能解決廚房、洗衣房和Spa的部分熱水需
求，節約了能源，保護了環境，同時也節約了運行成本，是本項
目的一大亮點。
